预制箱梁施工方案(30m)(DOC34页)VIP免费

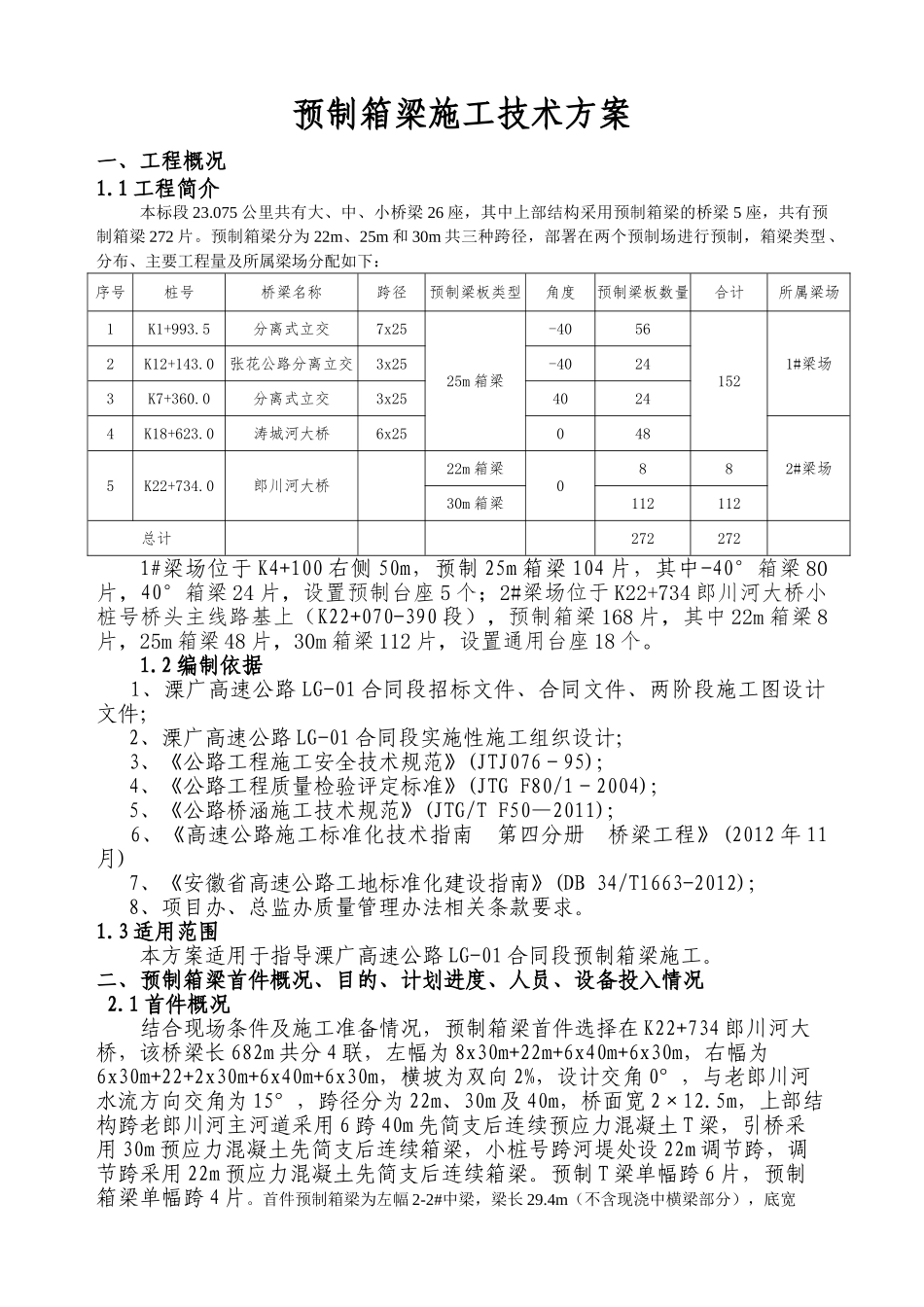

预制箱梁施工技术方案一、工程概况1.1 工程简介本标段 23.075 公里共有大、中、小桥梁 26 座，其中上部结构采用预制箱梁的桥梁 5 座，共有预制箱梁 272 片。预制箱梁分为 22m、25m 和 30m 共三种跨径，部署在两个预制场进行预制，箱梁类型、分布、主要工程量及所属梁场分配如下：序号桩号桥梁名称跨径预制梁板类型角度预制梁板数量合计所属梁场1K1+993.5分离式立交7x2525m 箱梁-40561521#梁场 2K12+143.0张花公路分离立交3x25-40243K7+360.0分离式立交3x2540244K18+623.0涛城河大桥6x250482#梁场5K22+734.0郎川河大桥22m 箱梁08830m 箱梁112112总计2722721#梁场位于 K4+100 右侧 50m，预制 25m 箱梁 104 片，其中-40°箱梁 80片，40°箱梁 24 片，设置预制台座 5 个；2#梁场位于 K22+734 郎川河大桥小桩号桥头主线路基上（K22+070-390 段），预制箱梁 168 片，其中 22m 箱梁 8片，25m 箱梁 48 片，30m 箱梁 112 片，设置通用台座 18 个。1.2 编制依据 1、溧广高速公路 LG-01 合同段招标文件、合同文件、两阶段施工图设计文件； 2、溧广高速公路 LG-01 合同段实施性施工组织设计； 3、《公路工程施工安全技术规范》(JTJ076－95)； 4、《公路工程质量检验评定标准》(JTG F80/1－2004)； 5、《公路桥涵施工技术规范》(JTG/T F50—2011)； 6、《高速公路施工标准化技术指南 第四分册 桥梁工程》(2012 年 11月) 7、《安徽省高速公路工地标准化建设指南》(DB 34/T1663-2012)； 8、项目办、总监办质量管理办法相关条款要求。1.3 适用范围 本方案适用于指导溧广高速公路 LG-01 合同段预制箱梁施工。二、预制箱梁首件概况、目的、计划进度、人员、设备投入情况 2.1 首件概况 结合现场条件及施工准备情况，预制箱梁首件选择在 K22+734 郎川河大桥，该桥梁长 682m 共分 4 联，左幅为 8x30m+22m+6x40m+6x30m，右幅为 6x30m+22+2x30m+6x40m+6x30m，横坡为双向 2%，设计交角 0°，与老郎川河水流方向交角为 15°，跨径分为 22m、30m 及 40m，桥面宽 2×12.5m，上部结构跨老郎川河主河道采用 6 跨 40m 先简支后连续预应力混凝土 T 梁，引桥采用 30m 预应力混凝土先简支后连续箱梁，小桩号跨河堤处设 22m 调节跨，调节跨采用 22m 预应力混凝土先简支后连续箱梁。预制 T 梁单幅跨 6 片，预制箱梁单幅跨 4 片。首件预制箱梁为左幅 2-2#中梁，梁长 29.4m...
