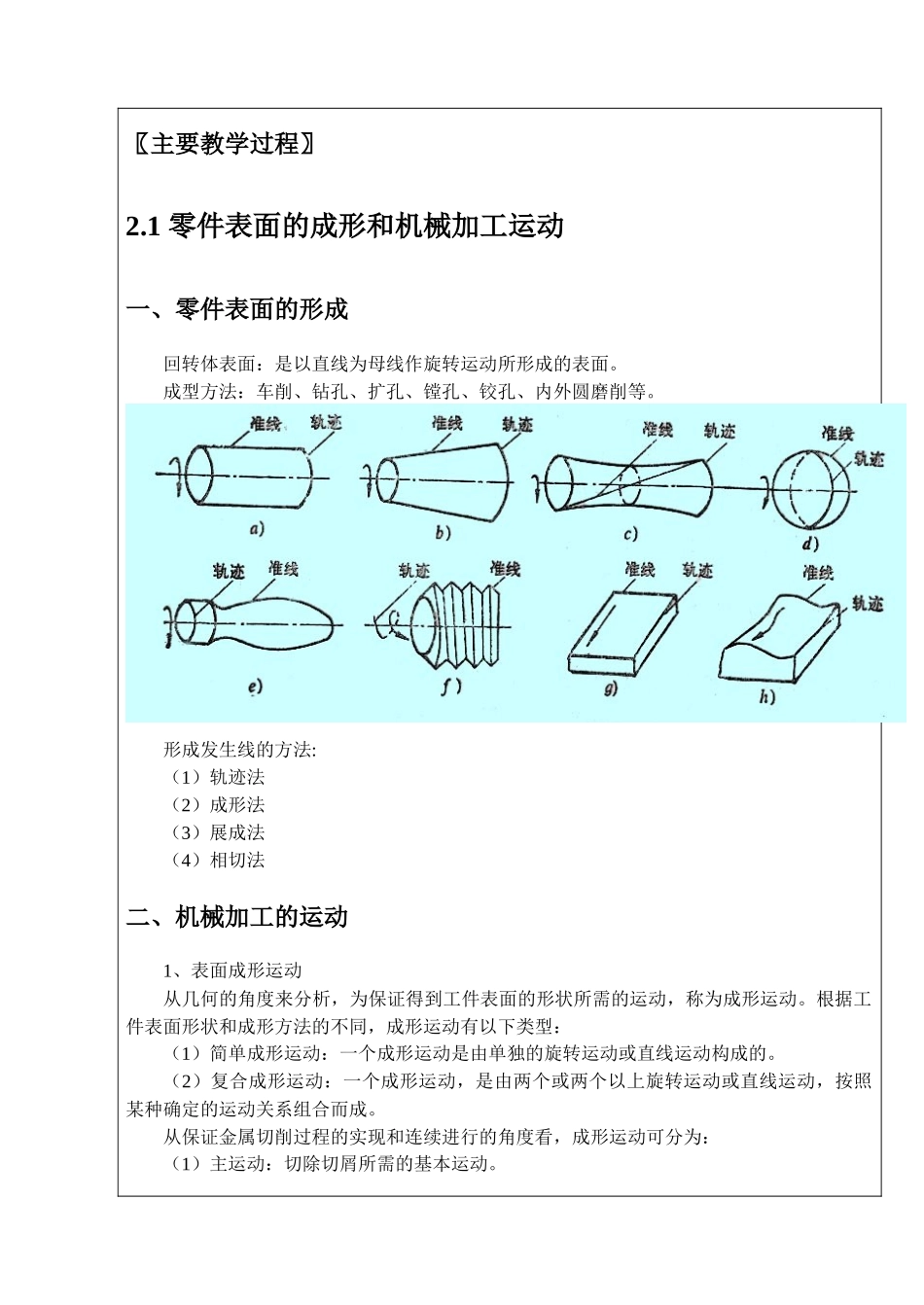

第 2 章 机械加工工艺系统□□教学基本要求与目标1．认识和理解机械加工工艺系统；2．掌握工艺系统中的基本概念（主要是：工件、机床、刀具、夹具四部分。）。□□教学重点切削用量、刀具的参考系及其角度、工件的定位□□课时分配本章课时：讲课…12 学时2.1 零件表面的成形和运动（1.5 学时）2.2 工件（0.5 学时）2.3 金属切削机床（2 学时）2.4 刀具（4 学时）2.5 夹具概述（2 学时） ☆ 单元测验（第 1、2 章内容）（2 学时）□□授课方式以教师讲授为主，多媒体教学为辅□□习题与思考题P47 习题与思考题 2.1，2.2，2.3，2.4，……2.12〖主要教学过程〗2.1 零件表面的成形和机械加工运动一、零件表面的形成回转体表面：是以直线为母线作旋转运动所形成的表面。成型方法：车削、钻孔、扩孔、镗孔、铰孔、内外圆磨削等。形成发生线的方法:（1）轨迹法（2）成形法（3）展成法（4）相切法二、机械加工的运动1、表面成形运动从几何的角度来分析，为保证得到工件表面的形状所需的运动，称为成形运动。根据工件表面形状和成形方法的不同，成形运动有以下类型：（1）简单成形运动：一个成形运动是由单独的旋转运动或直线运动构成的。（2）复合成形运动：一个成形运动，是由两个或两个以上旋转运动或直线运动，按照某种确定的运动关系组合而成。从保证金属切削过程的实现和连续进行的角度看，成形运动可分为：（1）主运动：切除切屑所需的基本运动。3 个特点：速度最快；消耗功率最大；唯一性。（通常只有一个主运动）。（2）进给运动：使金属层不断投入被切削的运动。3 个特点：速度较慢；消耗功率较小；可以为一个或多个。（可以是连续的，也可以是断续的。）成形运动是机床最基本的运动。2、辅助运动除成形运动外，为完成机床工作循环，还需一些其它的辅助运动：（1）空行程运动 刀架、工作台的快速接近与退出工件等，可节省辅运动。（2）切入运动 保证被加工面获得所需尺寸，刀具相对互动式件表面的深入运动。（3）分度运动 使工件或刀具回转到所需要的角度。（4）操纵及控制运动 包括变速、换向、起停及工件的装夹等。常见机床的切削运动三、切削用量和切削层参数1、切削过程中工件上的表面正在加工的工件表面，根据其所处的状态分为：（1）待加工表面：即将进入切削加工的表面。（2）已加工表面：已经加工完成的表面。（3）加工表面（过渡表面）：切削刀具正在进行切削加工的表面。2、切削用量切削用量三要素：（1）...
