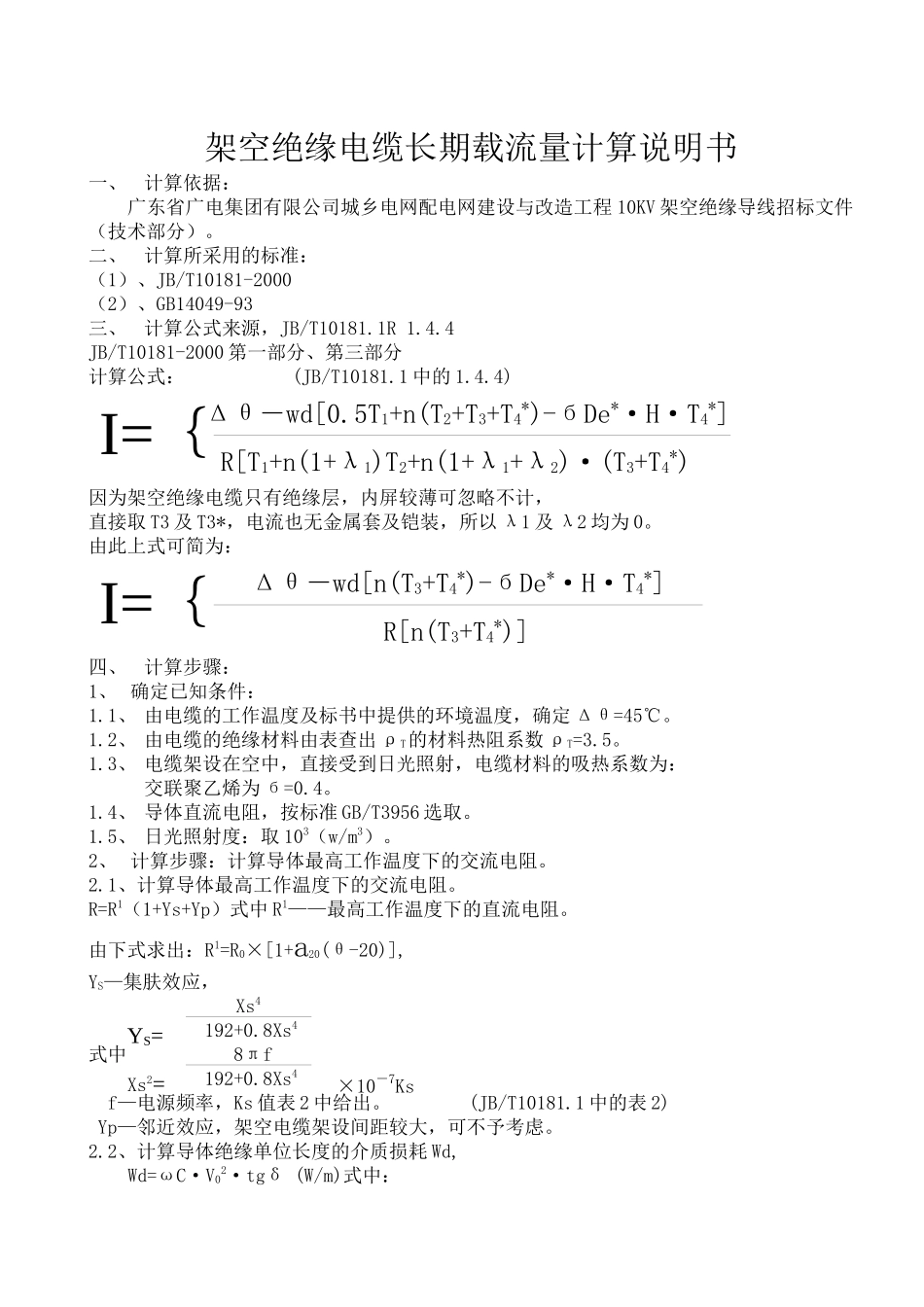

I=｛I=｛架空绝缘电缆长期载流量计算说明书一、计算依据： 广东省广电集团有限公司城乡电网配电网建设与改造工程 10KV 架空绝缘导线招标文件（技术部分）。二、计算所采用的标准：（1）、JB/T10181-2000（2）、GB14049-93三、计算公式来源，JB/T10181.1R 1.4.4JB/T10181-2000 第一部分、第三部分计算公式： (JB/T10181.1 中的 1.4.4)Δθ－wd[0.5T1+n(T2+T3+T4*)-бDe*·H·T4*]R[T1+n(1+λ1)T2+n(1+λ1+λ2)·(T3+T4*)因为架空绝缘电缆只有绝缘层，内屏较薄可忽略不计，直接取 T3 及 T3*，电流也无金属套及铠装，所以 λ1 及 λ2 均为 0。由此上式可简为：Δθ－wd[n(T3+T4*)-бDe*·H·T4*]R[n(T3+T4*)]四、计算步骤：1、 确定已知条件：1.1、 由电缆的工作温度及标书中提供的环境温度，确定 Δθ=45℃。1.2、 由电缆的绝缘材料由表查出 ρT的材料热阻系数 ρT=3.5。1.3、 电缆架设在空中，直接受到日光照射，电缆材料的吸热系数为：交联聚乙烯为 б=0.4。1.4、 导体直流电阻，按标准 GB/T3956 选取。1.5、 日光照射度：取 103（w/m3）。2、 计算步骤：计算导体最高工作温度下的交流电阻。2.1、计算导体最高工作温度下的交流电阻。R=R1（1+Ys+Yp）式中 R1——最高工作温度下的直流电阻。由下式求出：R1=R0×[1+a20(θ-20)],YS—集肤效应，Xs4192+0.8Xs4式中 8πf192+0.8Xs4 f—电源频率，Ks 值表 2 中给出。 (JB/T10181.1 中的表 2) Yp—邻近效应，架空电缆架设间距较大，可不予考虑。2.2、计算导体绝缘单位长度的介质损耗 Wd,Wd=ωC·V02·tgδ (W/m)式中：YS=Xs2=×10－7KsT4*=其中 KA= ×T3=πDe*h×T3ω=2πfU0—对地电压 VC—单位长度电缘电容ε18lnDi—绝缘直径dc—导体直径ε—表 3 给出 (JB/T10181.1 中的表 3)tgδ—表 3 给出 (JB/T10181.1 中的表 3)2.3、计算电缆热阻 T3ρT 2t32π Da1式中 ρT —材料热阻系数由表 1 给出， ( JB/T10181.3 中的表 1)交联乙烯 ρT =3.5K·m/Wt3—绝缘厚度（㎜）Da1—为内屏直径（㎜）2.4、计算日光照射时空气中电缆外部热阻修正值 T4*1πDt*h·(Δθs)1/4式中：h—散热系数z (De*)gh 值可由图 7a 中的曲线（1）查出 （JB/T10181.3 中的图 7a）Δθ+Δθd+Δθds1+KA(Δθs)n1/4πDe*h 1Δθds=бDe*H·T3Δθd 介质损耗可忽略不计，Δθd=0Δθ+Δθds=常数。2.5、计算 Δθs 值，采用图解法（图 8） (JB/T10181.3...
