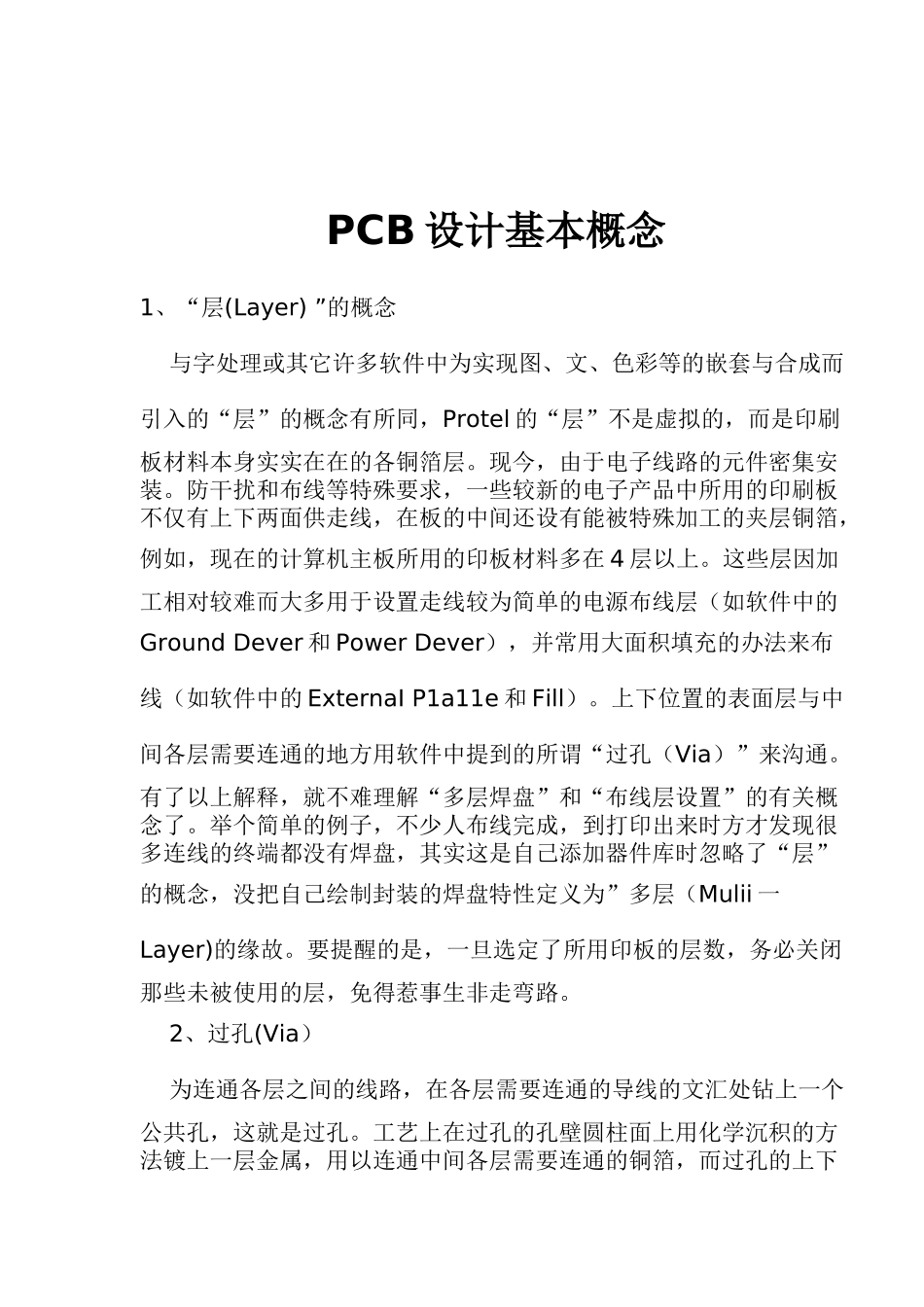

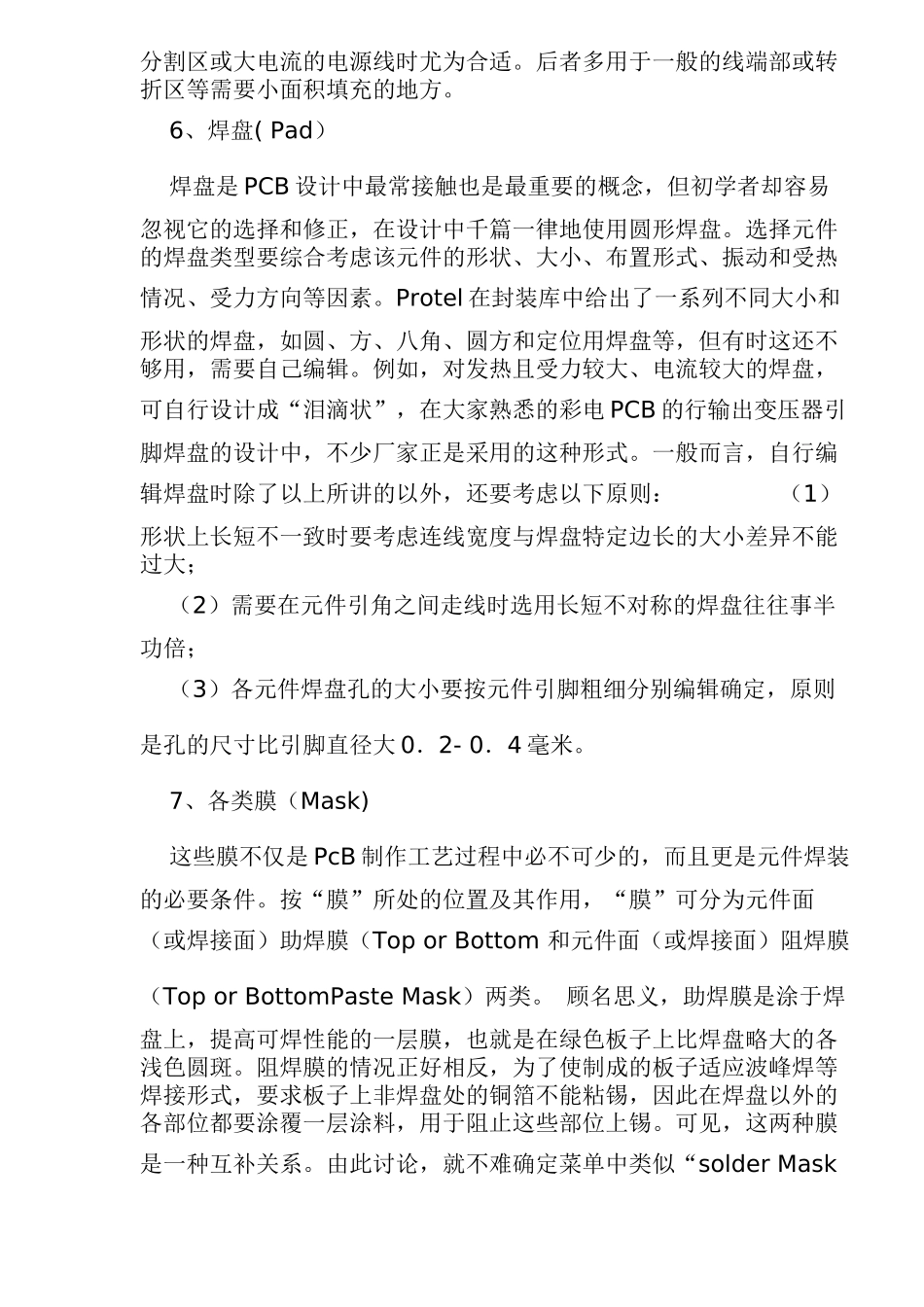

PCB 设计基本概念1、“层(Layer) ”的概念 与字处理或其它许多软件中为实现图、文、色彩等的嵌套与合成而引入的“层”的概念有所同，Protel 的“层”不是虚拟的，而是印刷板材料本身实实在在的各铜箔层。现今，由于电子线路的元件密集安装。防干扰和布线等特殊要求，一些较新的电子产品中所用的印刷板不仅有上下两面供走线，在板的中间还设有能被特殊加工的夹层铜箔，例如，现在的计算机主板所用的印板材料多在 4 层以上。这些层因加工相对较难而大多用于设置走线较为简单的电源布线层（如软件中的Ground Dever 和 Power Dever），并常用大面积填充的办法来布线（如软件中的 ExternaI P1a11e 和 Fill）。上下位置的表面层与中间各层需要连通的地方用软件中提到的所谓“过孔（Via）”来沟通。有了以上解释，就不难理解“多层焊盘”和“布线层设置”的有关概念了。举个简单的例子，不少人布线完成，到打印出来时方才发现很多连线的终端都没有焊盘，其实这是自己添加器件库时忽略了“层”的概念，没把自己绘制封装的焊盘特性定义为”多层（Mulii 一Layer)的缘故。要提醒的是，一旦选定了所用印板的层数，务必关闭那些未被使用的层，免得惹事生非走弯路。 2、过孔(Via） 为连通各层之间的线路，在各层需要连通的导线的文汇处钻上一个公共孔，这就是过孔。工艺上在过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成普通的焊盘形状，可直接与上下两面的线路相通，也可不连。一般而言，设计线路时对过孔的处理有以下原则： （1）尽量少用过孔，一旦选用了过孔，务必处理好它与周边各实体的间隙，特别是容易被忽视的中间各层与过孔不相连的线与过孔的间隙，如果是自动布线，可在“过孔数量最小化” （ Via Minimiz8tion）子菜单里选择“on”项来自动解决。 （2）需要的载流量越大，所需的过孔尺寸越大，如电源层和地层与其它层联接所用的过孔就要大一些。 3、丝印层（Overlay） 为方便电路的安装和维修等，在印刷板的上下两表面印刷上所需要的标志图案和文字代号等，例如元件标号和标称值、元件外廓形状和厂家标志、生产日期等等。不少初学者设计丝印层的有关内容时，只注意文字符号放置得整齐美观，忽略了实际制出的 PCB 效果。他们设计的印板上，字符不是被元件挡住就是侵入了助焊区域被抹赊，还有的把元件标号打在相邻元件上，如此种种的设计都将会给装配和维修带来很...
