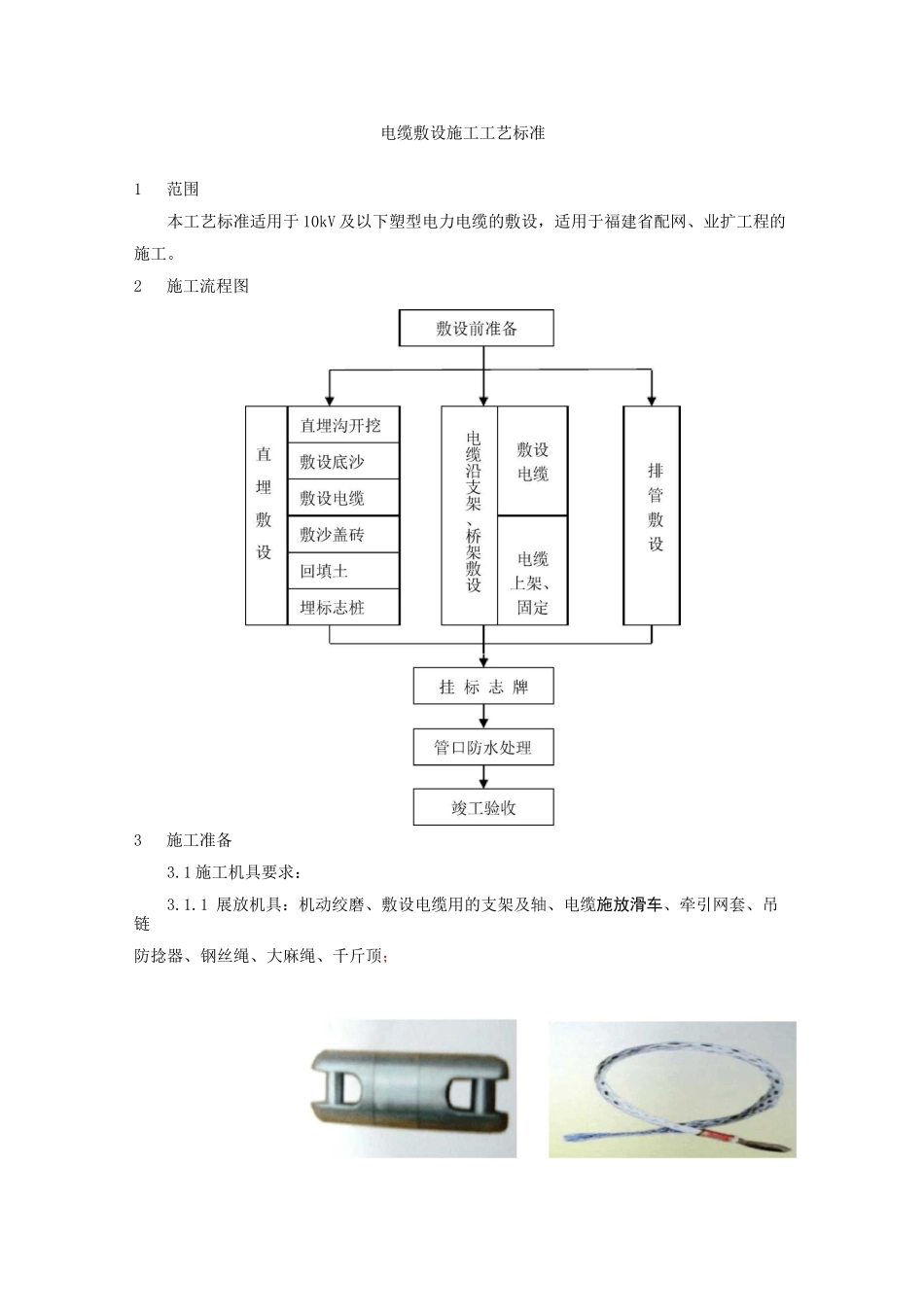

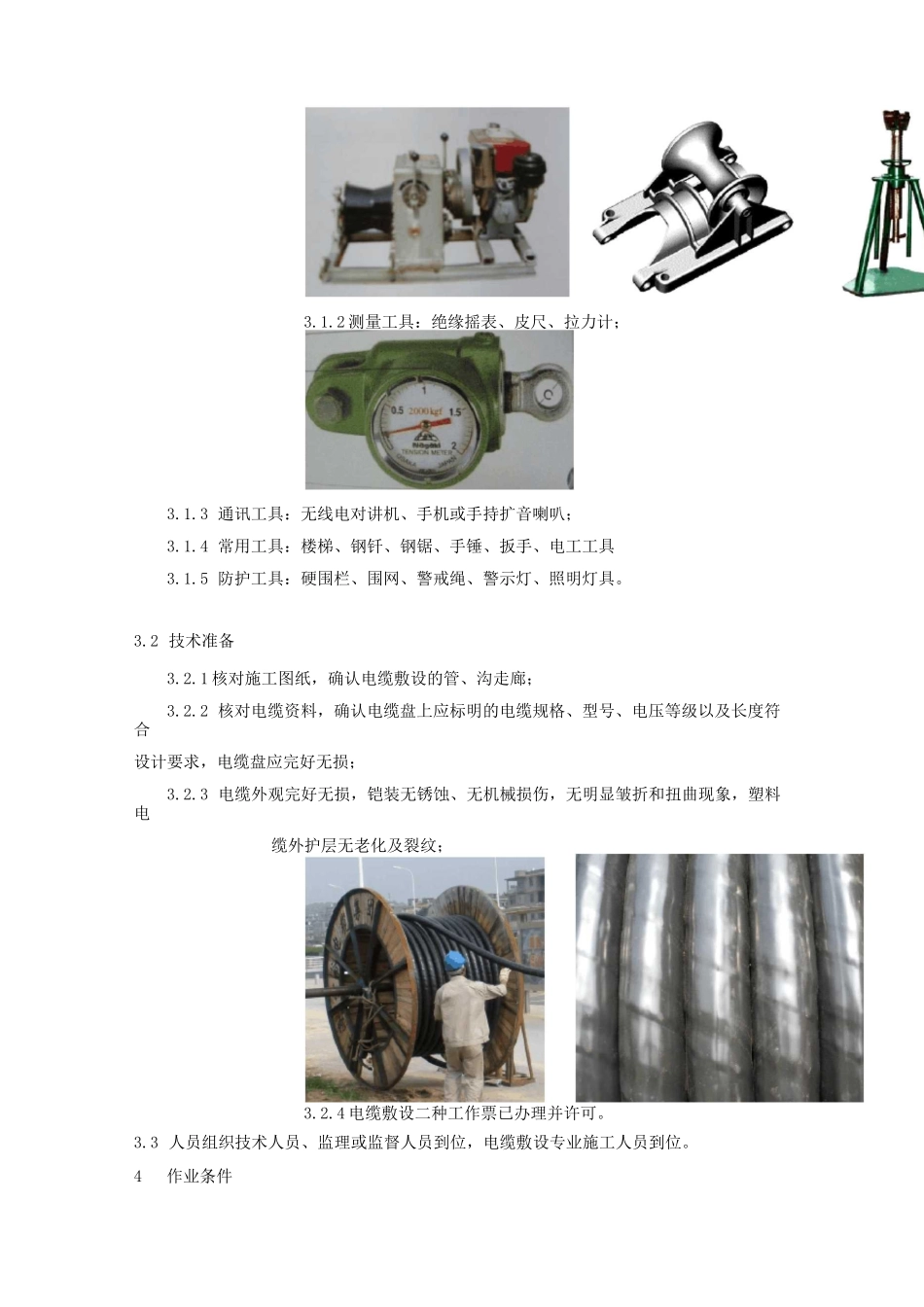

电缆敷设施工工艺标准1范围本工艺标准适用于 10kV 及以下塑型电力电缆的敷设，适用于福建省配网、业扩工程的施工。2施工流程图3施工准备3.1 施工机具要求：3.1.1 展放机具：机动绞磨、敷设电缆用的支架及轴、电缆施放滑车、牵引网套、吊链防捻器、钢丝绳、大麻绳、千斤顶；3.1.2 测量工具：绝缘摇表、皮尺、拉力计；3.1.3 通讯工具：无线电对讲机、手机或手持扩音喇叭；3.1.4 常用工具：楼梯、钢钎、钢锯、手锤、扳手、电工工具3.1.5 防护工具：硬围栏、围网、警戒绳、警示灯、照明灯具。3.2 技术准备3.2.1 核对施工图纸，确认电缆敷设的管、沟走廊；3.2.2 核对电缆资料，确认电缆盘上应标明的电缆规格、型号、电压等级以及长度符合设计要求，电缆盘应完好无损；3.2.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象，塑料电缆外护层无老化及裂纹；3.2.4 电缆敷设二种工作票已办理并许可。3.3 人员组织技术人员、监理或监督人员到位，电缆敷设专业施工人员到位。4作业条件4.1 与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定,应满足设计要求。4.2 电缆线路安装前，建筑工程应具备下列条件：4.2.1 预留孔洞、预埋件符合设计，安置牢固；4.2.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水；4.2.3 电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；4.2.4 电缆线路敷设后，不能再进行的建筑工程工作应结束；4.2.5 电缆沟排水畅通，电缆室的门窗安装完毕；4.2.6 直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。4.2.7 电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。5施工工期为确保电缆敷设质量，在电缆施工总工期中应给电缆敷设留有充足的施工时间：5.1 在建筑物验收符合设计后，施工准备 1 个工日；5.2 电缆敷设工期5.2.1 整盘电缆（约 500 米）敷设以 1 个工日为宜；5.2.2 零星电缆敷设时，每段应留有 0.5 个工日；5.2.3 直埋电缆敷设应按审批的计划工期进行。6操作工艺6.1 准备工作6.1.1 电缆敷设前进行绝缘摇测或耐压试验。a）1kV 以下电缆，用 lkV 摇表摇测线间、线对地的绝缘电阻应不低于 10MQ。b）3〜10kV 电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定...
