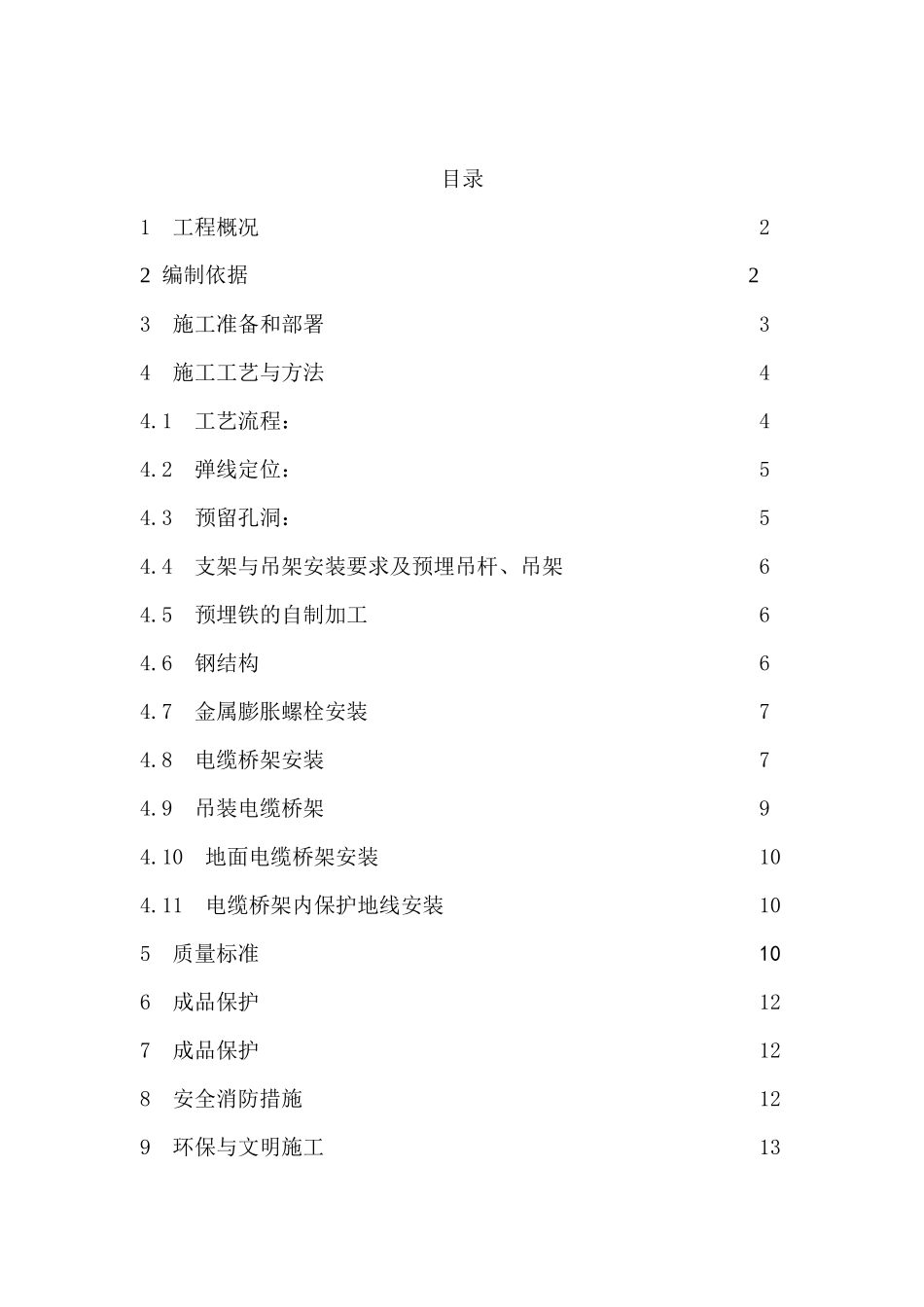

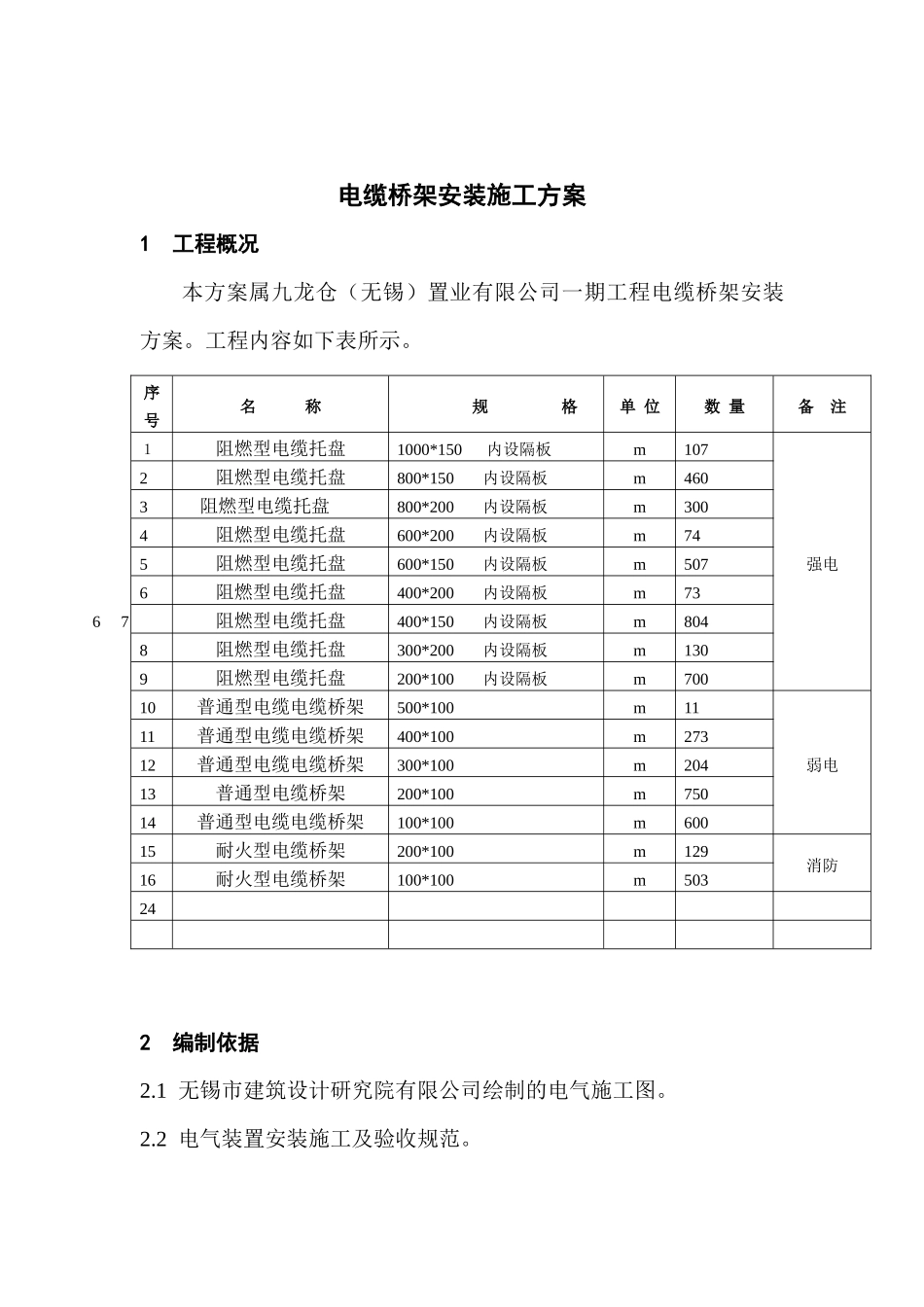

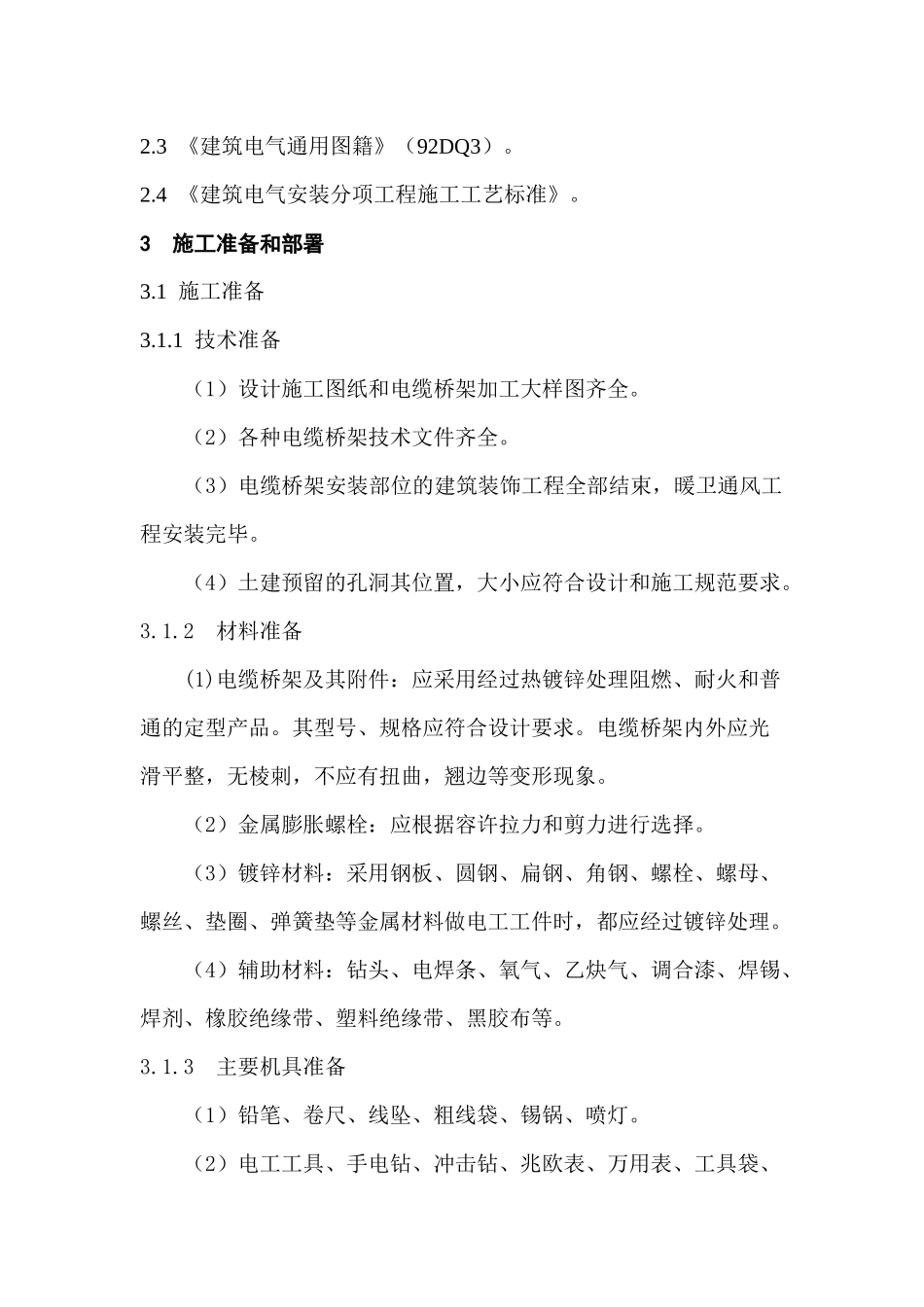

目录1 工程概况 22 编制依据 23 施工准备和部署 34 施工工艺与方法 44.1 工艺流程： 44.2 弹线定位： 54.3 预留孔洞： 54.4 支架与吊架安装要求及预埋吊杆、吊架 64.5 预埋铁的自制加工 64.6 钢结构 64.7 金属膨胀螺栓安装 74.8 电缆桥架安装 74.9 吊装电缆桥架 94.10 地面电缆桥架安装 104.11 电缆桥架内保护地线安装 105 质量标准 106 成品保护 127 成品保护 128 安全消防措施 129 环保与文明施工 13电缆桥架安装施工方案1 工程概况本方案属九龙仓（无锡）置业有限公司一期工程电缆桥架安装方案。工程内容如下表所示。2 编制依据2.1 无锡市建筑设计研究院有限公司绘制的电气施工图。2.2 电气装置安装施工及验收规范。序号名 称规 格单 位数 量备 注１阻燃型电缆托盘1000*150 内设隔板m107强电2阻燃型电缆托盘800*150 内设隔板m4603 阻燃型电缆托盘800*200 内设隔板m3004阻燃型电缆托盘600*200 内设隔板m745阻燃型电缆托盘600*150 内设隔板m5076阻燃型电缆托盘400*200 内设隔板m736 7阻燃型电缆托盘400*150 内设隔板m8048阻燃型电缆托盘300*200 内设隔板m1309阻燃型电缆托盘200*100 内设隔板m70010普通型电缆电缆桥架500*100m11弱电11普通型电缆电缆桥架400*100m27312普通型电缆电缆桥架300*100m20413普通型电缆桥架200*100m75014普通型电缆电缆桥架100*100m60015耐火型电缆桥架200*100m129消防16耐火型电缆桥架100*100m503242.3 《建筑电气通用图籍》（92DQ3）。2.4 《建筑电气安装分项工程施工工艺标准》。3 施工准备和部署3.1 施工准备3.1.1 技术准备（1）设计施工图纸和电缆桥架加工大样图齐全。（2）各种电缆桥架技术文件齐全。（3）电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。（4）土建预留的孔洞其位置，大小应符合设计和施工规范要求。3.1.2 材料准备(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。其型号、规格应符合设计要求。电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。（3）镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。（4）辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。3.1.3 主要机具准备（1）铅笔、卷尺、线坠、...
