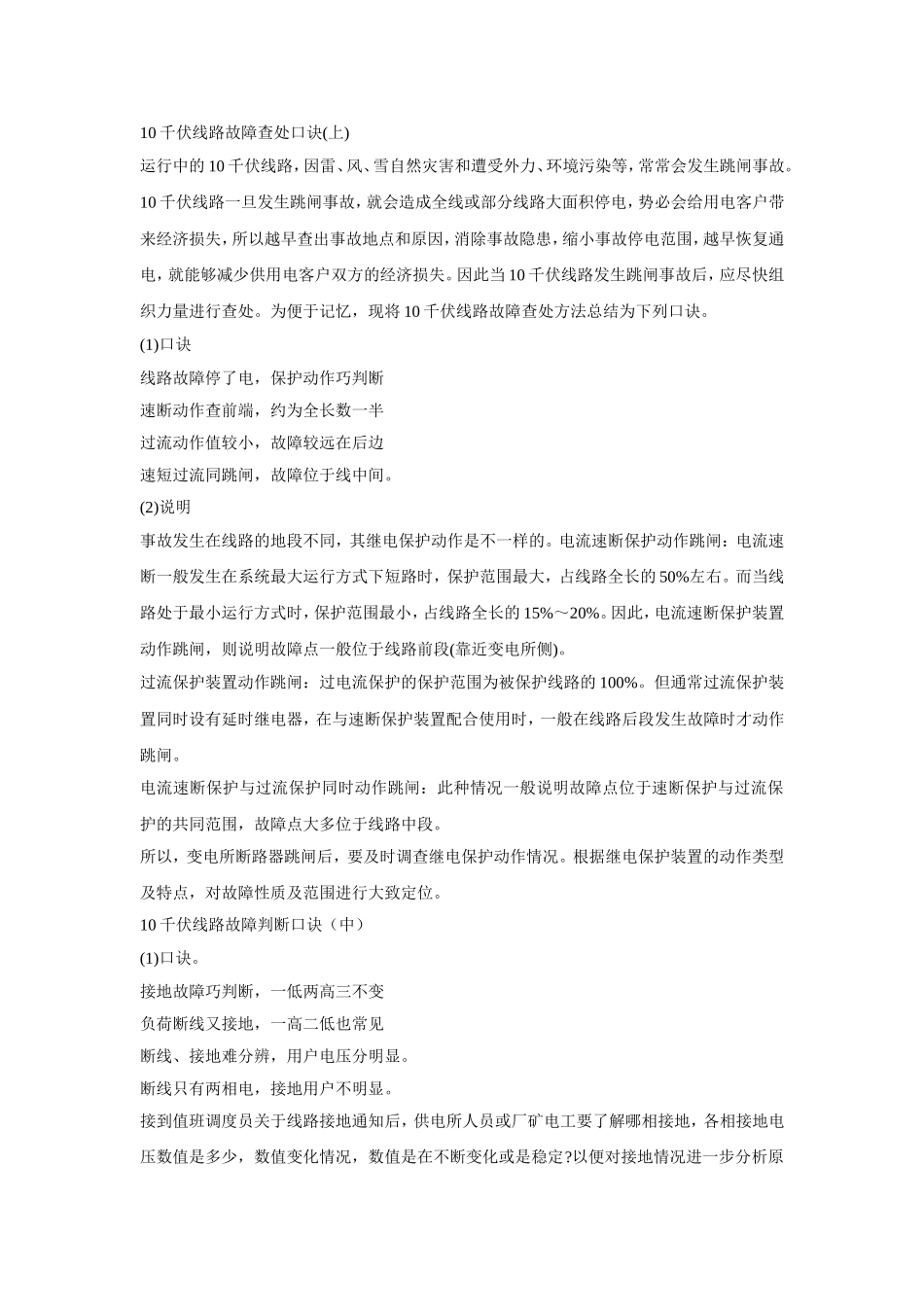

10 千伏线路故障查处口诀(上)运行中的 10 千伏线路，因雷、风、雪自然灾害和遭受外力、环境污染等，常常会发生跳闸事故。10 千伏线路一旦发生跳闸事故，就会造成全线或部分线路大面积停电，势必会给用电客户带来经济损失，所以越早查出事故地点和原因，消除事故隐患，缩小事故停电范围，越早恢复通电，就能够减少供用电客户双方的经济损失。因此当 10 千伏线路发生跳闸事故后，应尽快组织力量进行查处。为便于记忆，现将 10 千伏线路故障查处方法总结为下列口诀。(1)口诀线路故障停了电，保护动作巧判断速断动作查前端，约为全长数一半过流动作值较小，故障较远在后边速短过流同跳闸，故障位于线中间。(2)说明事故发生在线路的地段不同，其继电保护动作是不一样的。电流速断保护动作跳闸：电流速断一般发生在系统最大运行方式下短路时，保护范围最大，占线路全长的 50%左右。而当线路处于最小运行方式时，保护范围最小，占线路全长的 15%～20%。因此，电流速断保护装置动作跳闸，则说明故障点一般位于线路前段(靠近变电所侧)。过流保护装置动作跳闸：过电流保护的保护范围为被保护线路的 100%。但通常过流保护装置同时设有延时继电器，在与速断保护装置配合使用时，一般在线路后段发生故障时才动作跳闸。电流速断保护与过流保护同时动作跳闸：此种情况一般说明故障点位于速断保护与过流保护的共同范围，故障点大多位于线路中段。所以，变电所断路器跳闸后，要及时调查继电保护动作情况。根据继电保护装置的动作类型及特点，对故障性质及范围进行大致定位。10 千伏线路故障判断口诀（中）(1)口诀。接地故障巧判断，一低两高三不变负荷断线又接地，一高二低也常见断线、接地难分辨，用户电压分明显。断线只有两相电，接地用户不明显。接到值班调度员关于线路接地通知后，供电所人员或厂矿电工要了解哪相接地，各相接地电压数值是多少，数值变化情况，数值是在不断变化或是稳定?以便对接地情况进一步分析原因、种类，尽快查找故障点。(1)一相对地电压接近零值，另两相对地电压升高■倍，三相相电压未发生变化，这是金属性接地。一相对地电压降低，但不是零值，另两相对地电压升高，但没升高到■倍，这属于非金属性接地。(2)一相对地电压升高，另两相对地电压降低，这是非金属接地和高压断相的特征。高压断线，负荷侧导线落在潮湿的地面上，没断线的两相通过负载与接地导线相连构成非金属型接地，故而对地电压降低，断线相对地电压反而升高...
