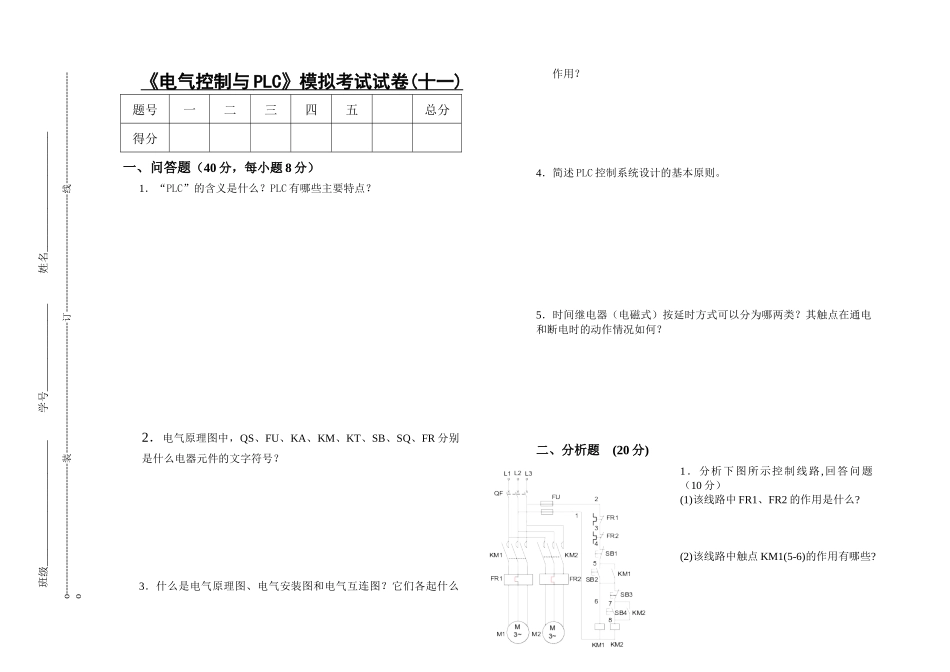

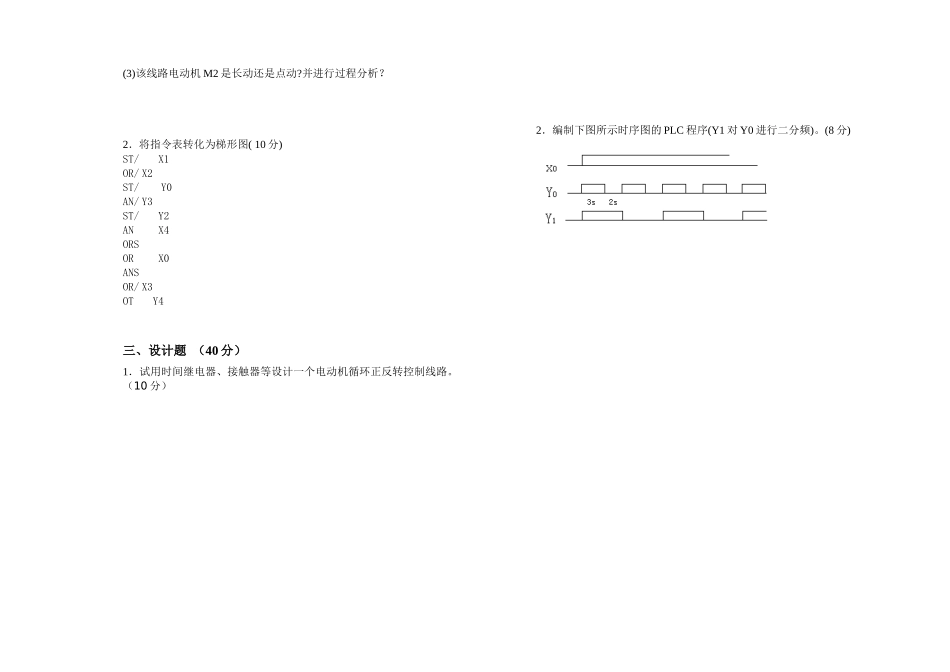

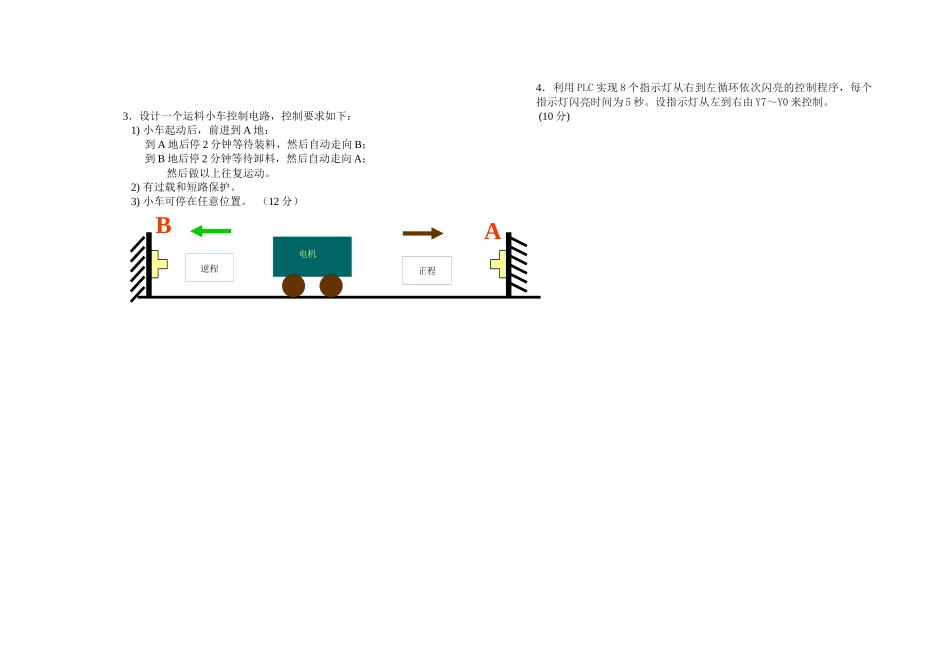

《电气控制与 PLC 》模拟考试试卷 ( 十一 ) 题号一二三四五总分得分一、问答题（40 分，每小题 8 分）1．“PLC”的含义是什么？PLC 有哪些主要特点？2．电气原理图中，QS、FU、KA、KM、KT、SB、SQ、FR 分别是什么电器元件的文字符号？3．什么是电气原理图、电气安装图和电气互连图？它们各起什么作用？4．简述 PLC 控制系统设计的基本原则。5．时间继电器（电磁式）按延时方式可以分为哪两类？其触点在通电和断电时的动作情况如何？二、分析题 (20 分)1．分析下图所示控制线路,回答问题（10 分）(1)该线路中 FR1、FR2 的作用是什么?(2)该线路中触点 KM1(5-6)的作用有哪些?班级_______________________ 学号________________ 姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o(3)该线路电动机 M2 是长动还是点动?并进行过程分析？2．将指令表转化为梯形图( 10 分)ST/ X1OR/ X2ST/ Y0AN/ Y3ST/ Y2AN X4ORSOR X0ANSOR/ X3OT Y4三、设计题 （40 分）1．试用时间继电器、接触器等设计一个电动机循环正反转控制线路。（10 分）2．编制下图所示时序图的 PLC 程序(Y1 对 Y0 进行二分频)。(8 分) 正程逆程电机BA3．设计一个运料小车控制电路，控制要求如下： 1) 小车起动后，前进到 A 地： 到 A 地后停 2 分钟等待装料，然后自动走向 B； 到 B 地后停 2 分钟等待卸料，然后自动走向 A；然后做以上往复运动。 2) 有过载和短路保护。 3) 小车可停在任意位置。 （12 分）4．利用 PLC 实现 8 个指示灯从右到左循环依次闪亮的控制程序，每个指示灯闪亮时间为 5 秒。设指示灯从左到右由 Y7～Y0 来控制。 (10 分)
