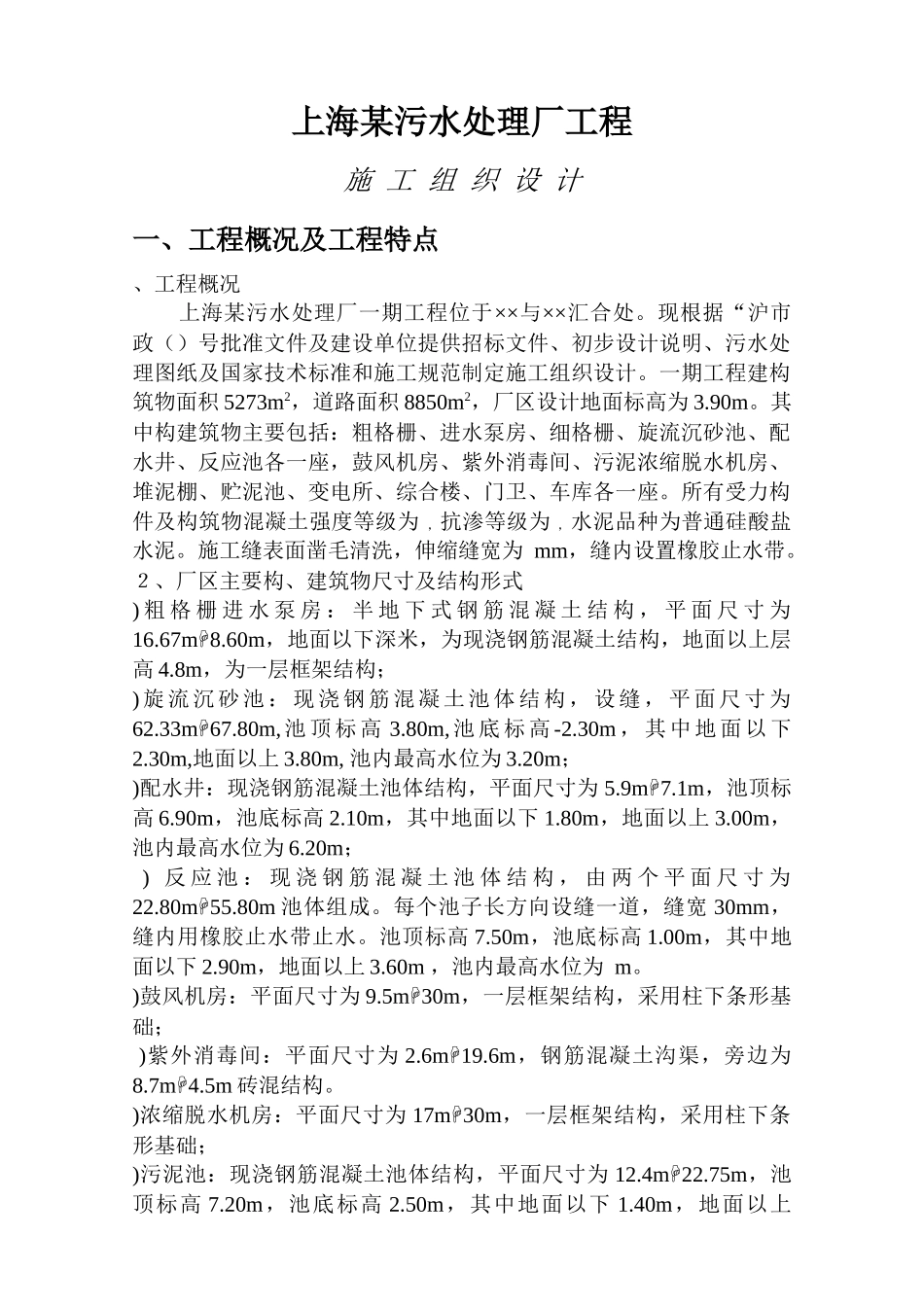

上海某污水处理厂工程施 工 组 织 设 计一、工程概况及工程特点、工程概况上海某污水处理厂一期工程位于××与××汇合处。现根据“沪市政（）号批准文件及建设单位提供招标文件、初步设计说明、污水处理图纸及国家技术标准和施工规范制定施工组织设计。一期工程建构筑物面积 5273m2，道路面积 8850m2，厂区设计地面标高为 3.90m。其中构建筑物主要包括：粗格栅、进水泵房、细格栅、旋流沉砂池、配水井、反应池各一座，鼓风机房、紫外消毒间、污泥浓缩脱水机房、堆泥棚、贮泥池、变电所、综合楼、门卫、车库各一座。所有受力构件及构筑物混凝土强度等级为 ，抗渗等级为 ，水泥品种为普通硅酸盐水泥。施工缝表面凿毛清洗，伸缩缝宽为 mm，缝内设置橡胶止水带。２、厂区主要构、建筑物尺寸及结构形式) 粗 格 栅 进 水 泵 房 ： 半 地 下 式 钢 筋 混 凝 土 结 构 ， 平 面 尺 寸 为16.67m8.60m，地面以下深米，为现浇钢筋混凝土结构，地面以上层高 4.8m，为一层框架结构；) 旋 流 沉 砂 池 ： 现 浇 钢 筋 混 凝 土 池 体 结 构 ， 设 缝 ， 平 面 尺 寸 为62.33m67.80m, 池 顶 标 高 3.80m, 池 底 标 高 -2.30m ， 其 中 地 面 以 下2.30m,地面以上 3.80m, 池内最高水位为 3.20m；)配水井：现浇钢筋混凝土池体结构，平面尺寸为 5.9m7.1m，池顶标高 6.90m，池底标高 2.10m，其中地面以下 1.80m，地面以上 3.00m，池内最高水位为 6.20m； ) 反 应 池 ： 现 浇 钢 筋 混 凝 土 池 体 结 构 ， 由 两 个 平 面 尺 寸 为22.80m55.80m 池体组成。每个池子长方向设缝一道，缝宽 30mm，缝内用橡胶止水带止水。池顶标高 7.50m，池底标高 1.00m，其中地面以下 2.90m，地面以上 3.60m ，池内最高水位为 m。)鼓风机房：平面尺寸为 9.5m30m，一层框架结构，采用柱下条形基础； )紫外消毒间：平面尺寸为 2.6m19.6m，钢筋混凝土沟渠，旁边为8.7m4.5m 砖混结构。)浓缩脱水机房：平面尺寸为 17m30m，一层框架结构，采用柱下条形基础；)污泥池：现浇钢筋混凝土池体结构，平面尺寸为 12.4m22.75m，池顶标高 7.20m，池底标高 2.50m，其中地面以下 1.40m，地面以上3.30m ，池内最高水位为 m。)变电所：一层框架结构，面积为 250m2，采用柱下条形基础；)综合楼：局部三层框架结构，面积为 1150m2，采用柱下条...
