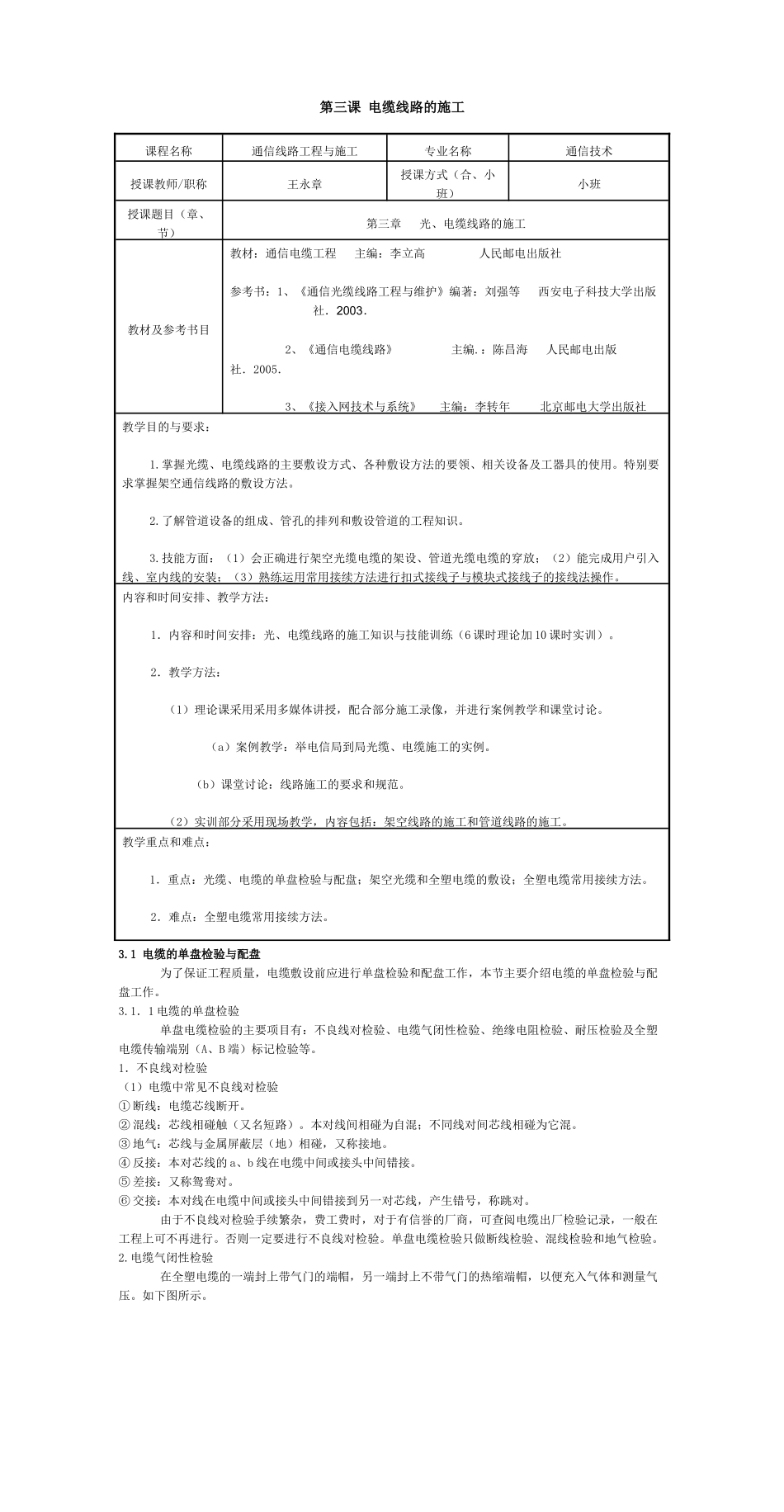

第三课 电缆线路的施工课程名称通信线路工程与施工专业名称通信技术授课教师/职称王永章授课方式（合、小班）小班授课题目（章、节）第三章 光、电缆线路的施工教材及参考书目教材：通信电缆工程 主编：李立高 人民邮电出版社参考书：1、《通信光缆线路工程与维护》编著：刘强等 西安电子科技大学出版社．2003．2、《通信电缆线路》 主编.：陈昌海 人民邮电出版社．2005．3、《接入网技术与系统》 主编：李转年 北京邮电大学出版社教学目的与要求：1.掌握光缆、电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用。特别要求掌握架空通信线路的敷设方法。2.了解管道设备的组成、管孔的排列和敷设管道的工程知识。3.技能方面：（1）会正确进行架空光缆电缆的架设、管道光缆电缆的穿放；（2）能完成用户引入线、室内线的安装；（3）熟练运用常用接续方法进行扣式接线子与模块式接线子的接线法操作。 内容和时间安排、教学方法：1．内容和时间安排：光、电缆线路的施工知识与技能训练（6 课时理论加 10 课时实训）。 2．教学方法：（1）理论课采用采用多媒体讲授，配合部分施工录像，并进行案例教学和课堂讨论。 （a）案例教学：举电信局到局光缆、电缆施工的实例。（b）课堂讨论：线路施工的要求和规范。（2）实训部分采用现场教学，内容包括：架空线路的施工和管道线路的施工。教学重点和难点：1．重点：光缆、电缆的单盘检验与配盘；架空光缆和全塑电缆的敷设；全塑电缆常用接续方法。2．难点：全塑电缆常用接续方法。3.1 电缆的单盘检验与配盘 为了保证工程质量，电缆敷设前应进行单盘检验和配盘工作，本节主要介绍电缆的单盘检验与配盘工作。3.1．1 电缆的单盘检验 单盘电缆检验的主要项目有：不良线对检验、电缆气闭性检验、绝缘电阻检验、耐压检验及全塑电缆传输端别（A、B 端）标记检验等。1．不良线对检验（1）电缆中常见不良线对检验 ① 断线：电缆芯线断开。② 混线：芯线相碰触（又名短路）。本对线间相碰为自混；不同线对间芯线相碰为它混。③ 地气：芯线与金属屏蔽层（地）相碰，又称接地。④ 反接：本对芯线的 a、b 线在电缆中间或接头中间错接。⑤ 差接：又称鸳鸯对。⑥ 交接：本对线在电缆中间或接头中间错接到另一对芯线，产生错号，称跳对。 由于不良线对检验手续繁杂，费工费时，对于有信誉的厂商，可查阅电缆出厂检验记录，一般在工程上可不再进行。否则一定要进行不良线对检验...
