转动设备机械对中技术大全VIP专享VIP免费

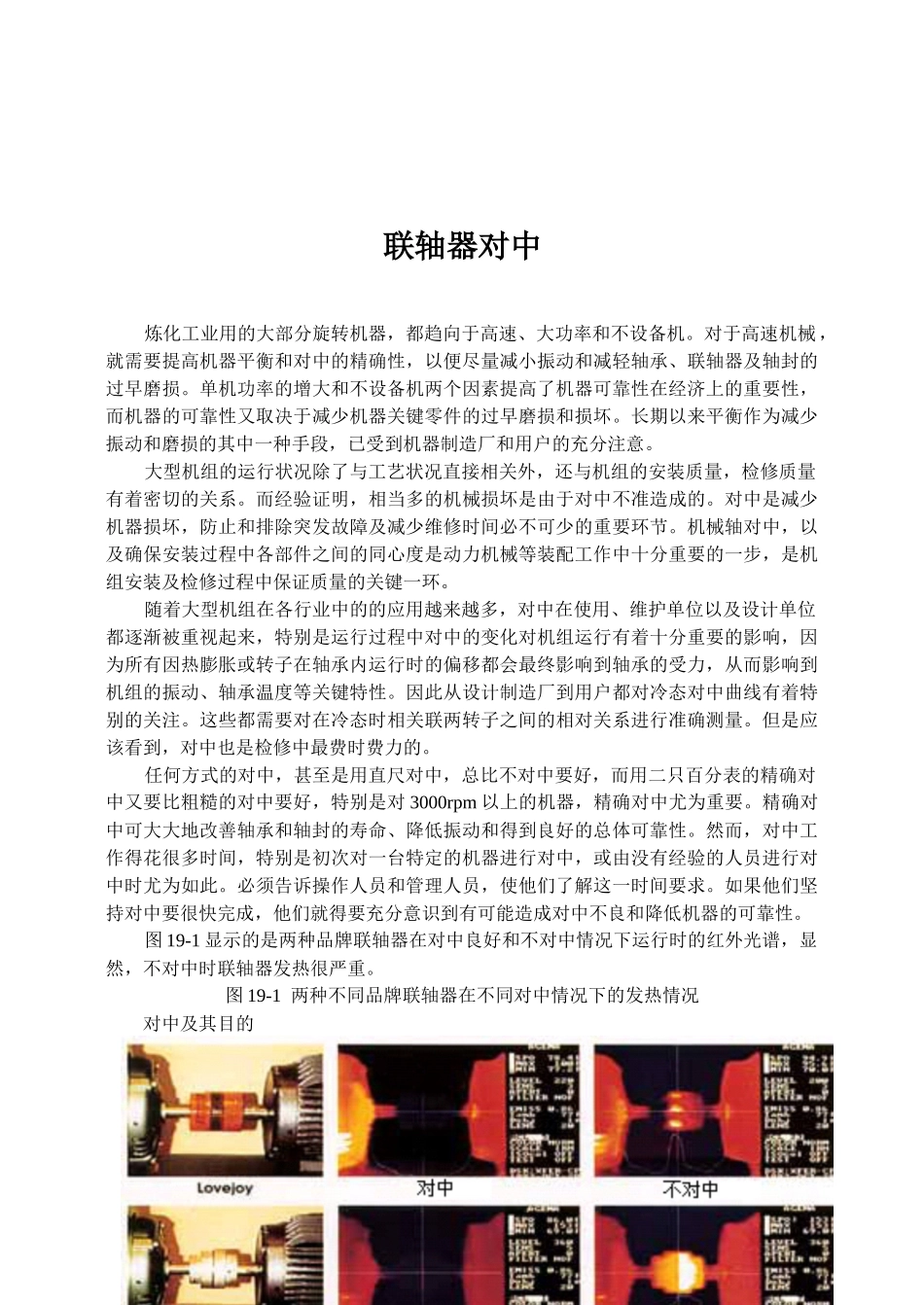

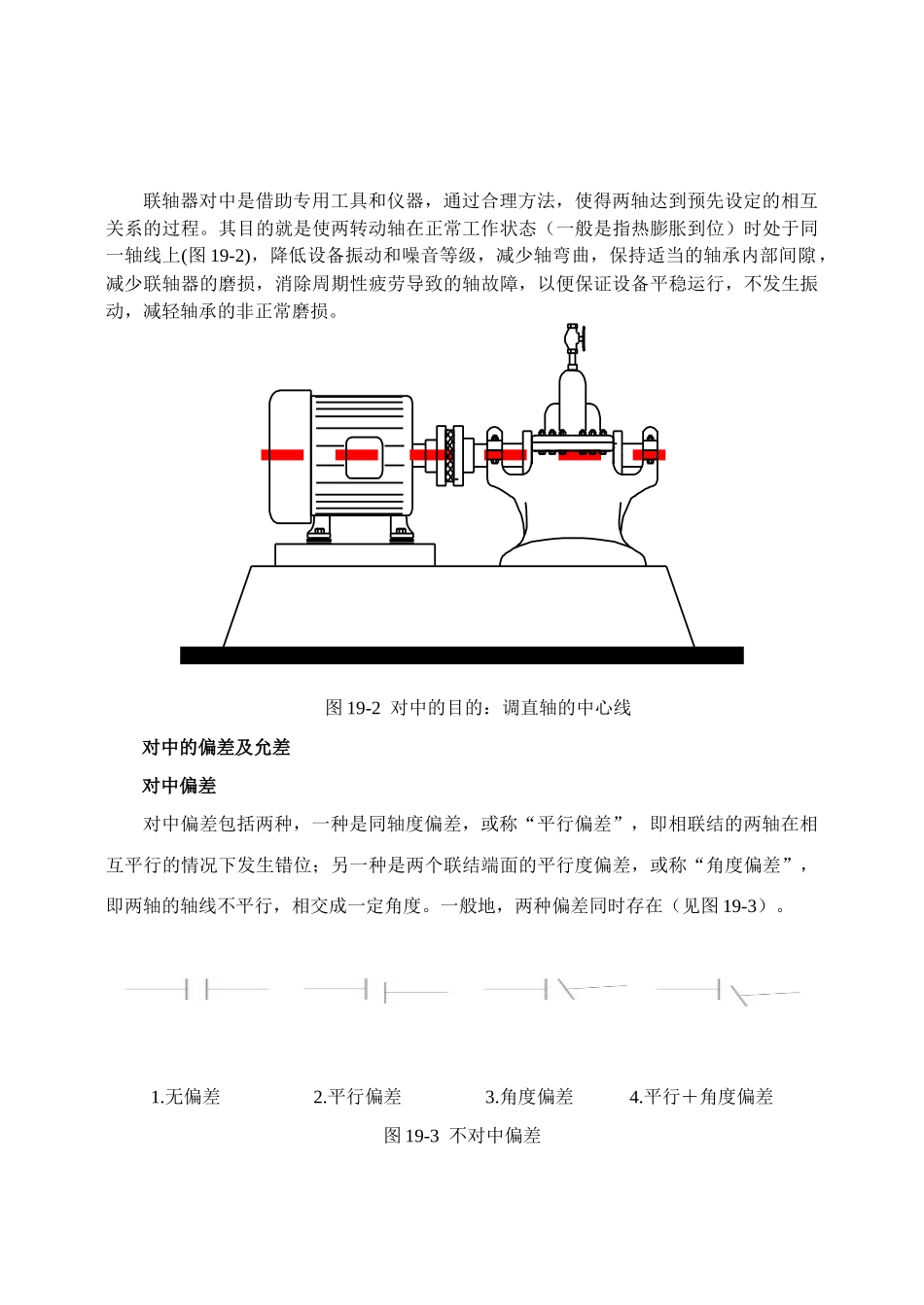

联轴器对中炼化工业用的大部分旋转机器，都趋向于高速、大功率和不设备机。对于高速机械 ，就需要提高机器平衡和对中的精确性，以便尽量减小振动和减轻轴承、联轴器及轴封的过早磨损。单机功率的增大和不设备机两个因素提高了机器可靠性在经济上的重要性，而机器的可靠性又取决于减少机器关键零件的过早磨损和损坏。长期以来平衡作为减少振动和磨损的其中一种手段，已受到机器制造厂和用户的充分注意。大型机组的运行状况除了与工艺状况直接相关外，还与机组的安装质量，检修质量有着密切的关系。而经验证明，相当多的机械损坏是由于对中不准造成的。对中是减少机器损坏，防止和排除突发故障及减少维修时间必不可少的重要环节。机械轴对中，以及确保安装过程中各部件之间的同心度是动力机械等装配工作中十分重要的一步，是机组安装及检修过程中保证质量的关键一环。随着大型机组在各行业中的的应用越来越多，对中在使用、维护单位以及设计单位都逐渐被重视起来，特别是运行过程中对中的变化对机组运行有着十分重要的影响，因为所有因热膨胀或转子在轴承内运行时的偏移都会最终影响到轴承的受力，从而影响到机组的振动、轴承温度等关键特性。因此从设计制造厂到用户都对冷态对中曲线有着特别的关注。这些都需要对在冷态时相关联两转子之间的相对关系进行准确测量。但是应该看到，对中也是检修中最费时费力的。任何方式的对中，甚至是用直尺对中，总比不对中要好，而用二只百分表的精确对中又要比粗糙的对中要好，特别是对 3000rpm 以上的机器，精确对中尤为重要。精确对中可大大地改善轴承和轴封的寿命、降低振动和得到良好的总体可靠性。然而，对中工作得花很多时间，特别是初次对一台特定的机器进行对中，或由没有经验的人员进行对中时尤为如此。必须告诉操作人员和管理人员，使他们了解这一时间要求。如果他们坚持对中要很快完成，他们就得要充分意识到有可能造成对中不良和降低机器的可靠性。图 19-1 显示的是两种品牌联轴器在对中良好和不对中情况下运行时的红外光谱，显然，不对中时联轴器发热很严重。图 19-1 两种不同品牌联轴器在不同对中情况下的发热情况对中及其目的联轴器对中是借助专用工具和仪器，通过合理方法，使得两轴达到预先设定的相互关系的过程。其目的就是使两转动轴在正常工作状态（一般是指热膨胀到位）时处于同一轴线上(图 19-2)，降低设备振动和噪音等级，减少轴弯曲，保持适当的轴承内部间隙，减少联轴器的磨损，...
