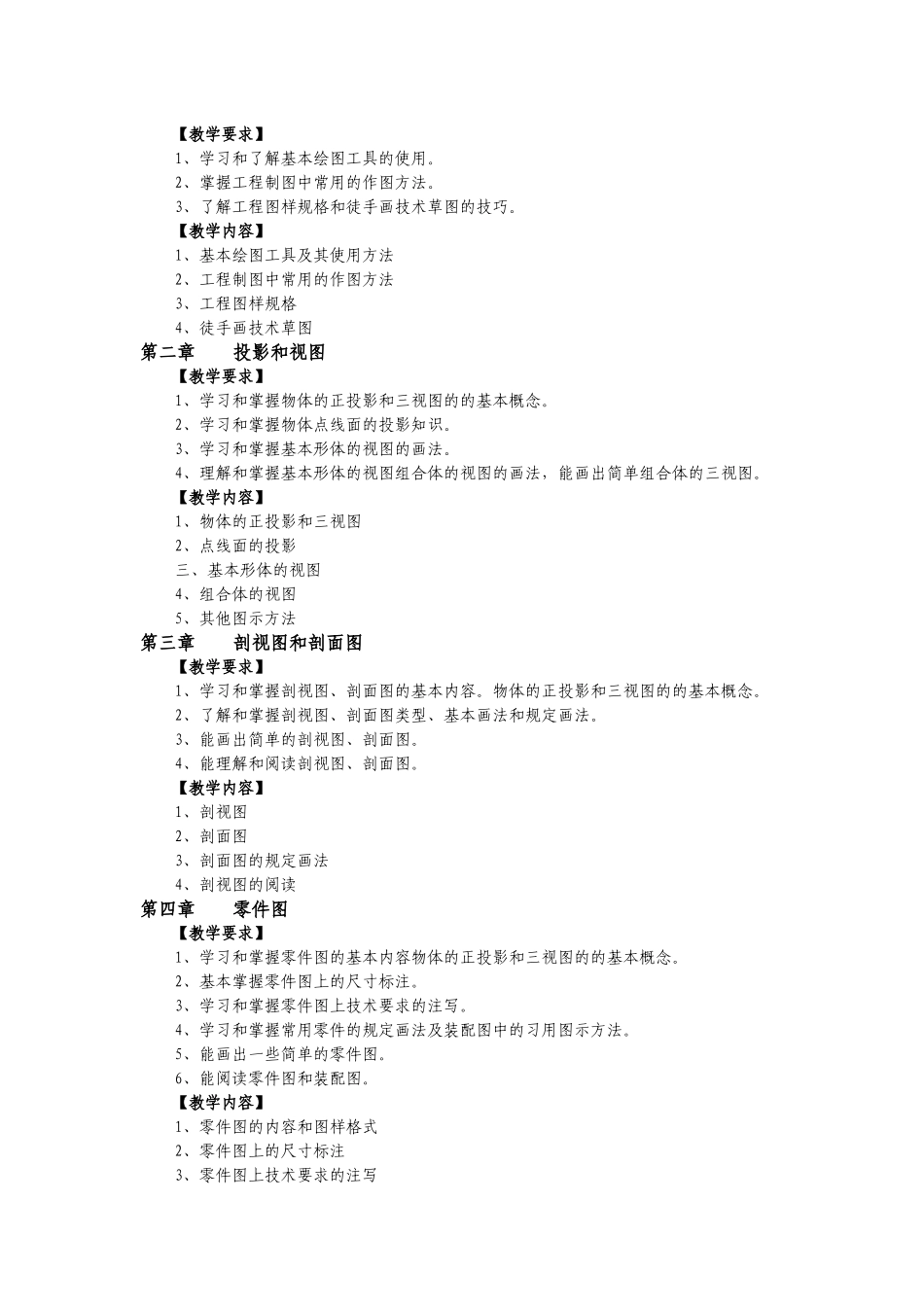

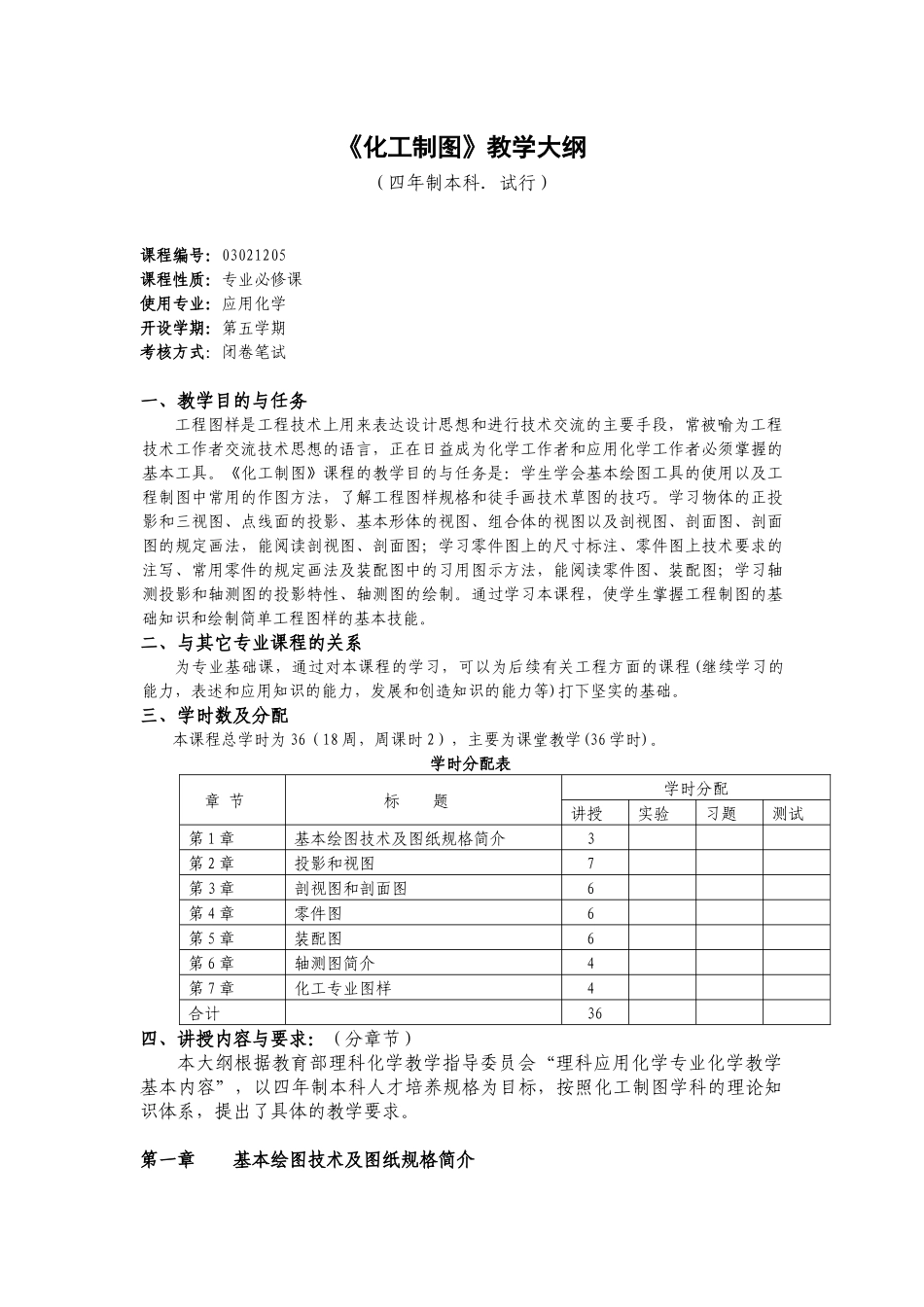

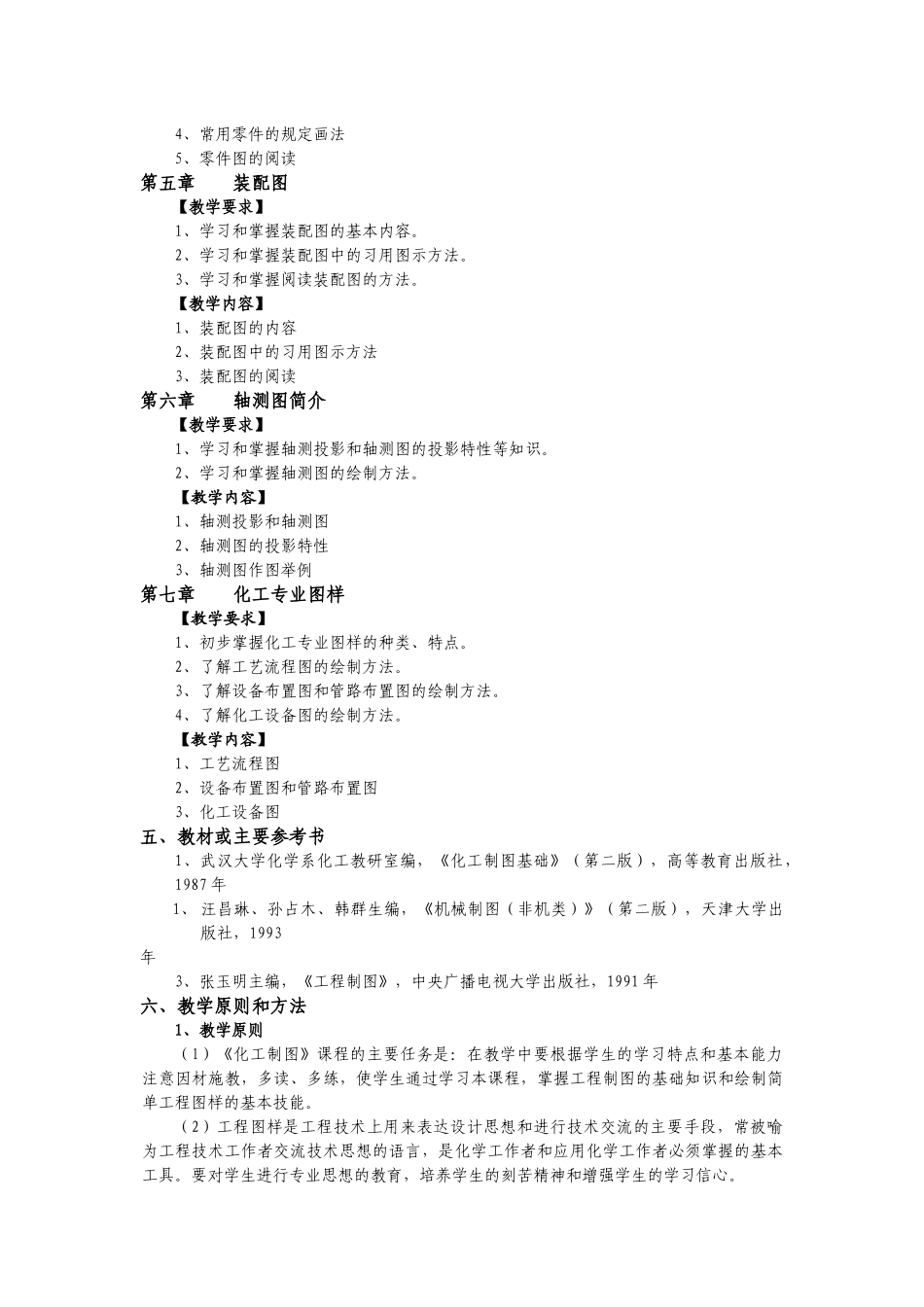

《化工制图》教学大纲（四年制本科. 试行）课程编号：03021205课程性质：专业必修课使用专业：应用化学开设学期：第五学期考核方式：闭卷笔试一、教学目的与任务工程图样是工程技术上用来表达设计思想和进行技术交流的主要手段，常被喻为工程技术工作者交流技术思想的语言，正在日益成为化学工作者和应用化学工作者必须掌握的基本工具。《化工制图》课程的教学目的与任务是：学生学会基本绘图工具的使用以及工程制图中常用的作图方法，了解工程图样规格和徒手画技术草图的技巧。学习物体的正投影和三视图、点线面的投影、基本形体的视图、组合体的视图以及剖视图、剖面图、剖面图的规定画法，能阅读剖视图、剖面图；学习零件图上的尺寸标注、零件图上技术要求的注写、常用零件的规定画法及装配图中的习用图示方法，能阅读零件图、装配图；学习轴测投影和轴测图的投影特性、轴测图的绘制。通过学习本课程，使学生掌握工程制图的基础知识和绘制简单工程图样的基本技能。二、与其它专业课程的关系为专业基础课，通过对本课程的学习，可以为后续有关工程方面的课程(继续学习的能力，表述和应用知识的能力，发展和创造知识的能力等)打下坚实的基础。三、学时数及分配本课程总学时为 36（18 周，周课时 2），主要为课堂教学(36 学时)。学时分配表章 节 标 题学时分配讲授实验习题测试第 1 章基本绘图技术及图纸规格简介3第 2 章投影和视图7第 3 章剖视图和剖面图6第 4 章零件图6第 5 章装配图6第 6 章轴测图简介4第 7 章化工专业图样4合计36四、讲授内容与要求：（分章节）本大纲根据教育部理科化学教学指导委员会“理科应用化学专业化学教学基本内容”，以四年制本科人才培养规格为目标，按照化工制图学科的理论知识体系，提出了具体的教学要求。第一章 基本绘图技术及图纸规格简介【教学要求】1、学习和了解基本绘图工具的使用。 2、掌握工程制图中常用的作图方法。3、了解工程图样规格和徒手画技术草图的技巧。【教学内容】1、基本绘图工具及其使用方法2、工程制图中常用的作图方法3、工程图样规格4、徒手画技术草图第二章 投影和视图【教学要求】1、学习和掌握物体的正投影和三视图的的基本概念。2、学习和掌握物体点线面的投影知识。3、学习和掌握基本形体的视图的画法。4、理解和掌握基本形体的视图组合体的视图的画法，能画出简单组合体的三视图。【教学内容】1、物体的正投影和三视图2、点线面的投影三、基本形体的视图...
