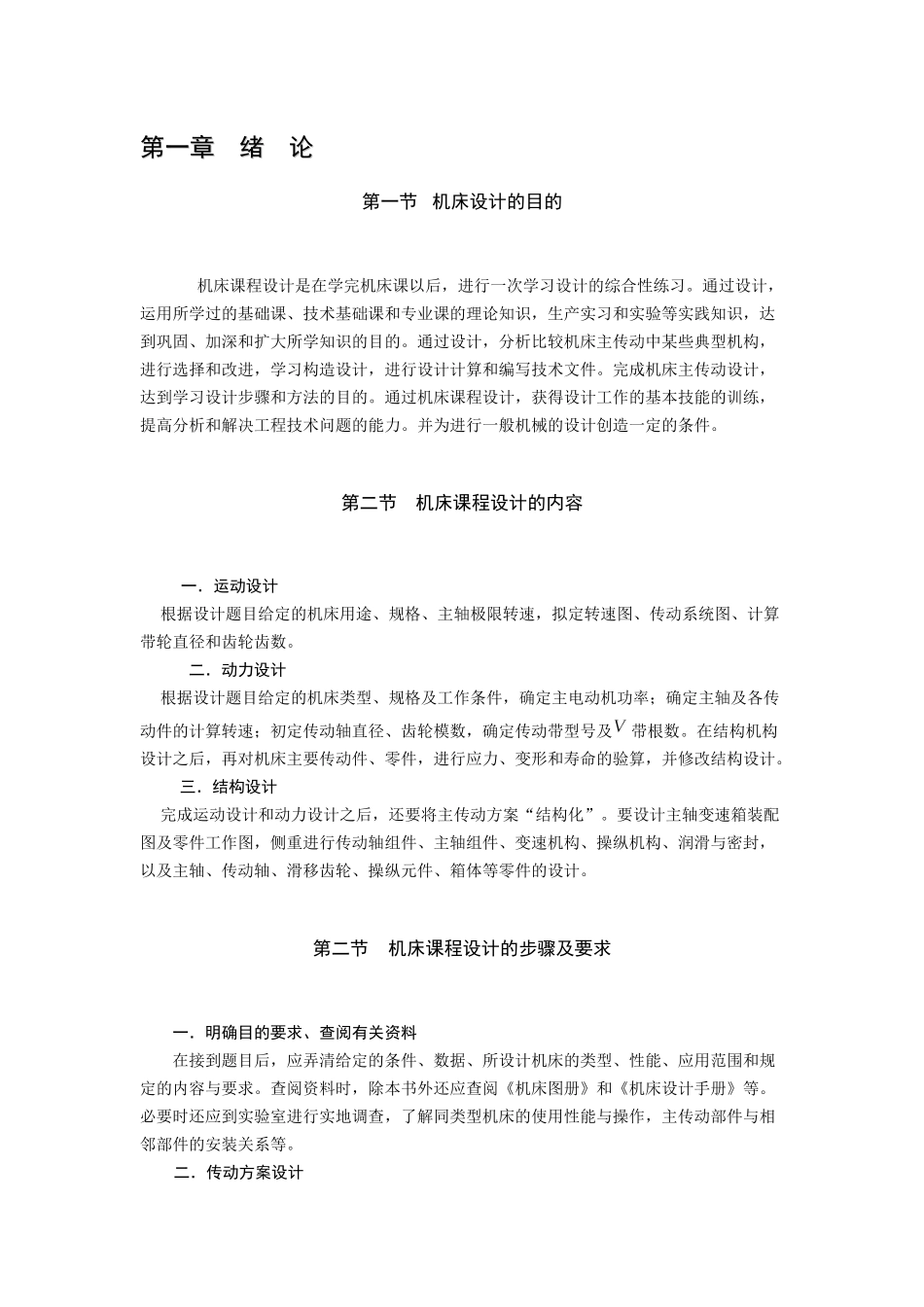

第一章 绪 论第一章 绪 论第一节 机床设计的目的 机床课程设计是在学完机床课以后，进行一次学习设计的综合性练习。通过设计，运用所学过的基础课、技术基础课和专业课的理论知识，生产实习和实验等实践知识，达到巩固、加深和扩大所学知识的目的。通过设计，分析比较机床主传动中某些典型机构，进行选择和改进，学习构造设计，进行设计计算和编写技术文件。完成机床主传动设计，达到学习设计步骤和方法的目的。通过机床课程设计，获得设计工作的基本技能的训练，提高分析和解决工程技术问题的能力。并为进行一般机械的设计创造一定的条件。第二节 机床课程设计的内容 一．运动设计 根据设计题目给定的机床用途、规格、主轴极限转速，拟定转速图、传动系统图、计算带轮直径和齿轮齿数。 二．动力设计 根据设计题目给定的机床类型、规格及工作条件，确定主电动机功率；确定主轴及各传动件的计算转速；初定传动轴直径、齿轮模数，确定传动带型号及带根数。在结构机构设计之后，再对机床主要传动件、零件，进行应力、变形和寿命的验算，并修改结构设计。三．结构设计 完成运动设计和动力设计之后，还要将主传动方案“结构化”。要设计主轴变速箱装配图及零件工作图，侧重进行传动轴组件、主轴组件、变速机构、操纵机构、润滑与密封，以及主轴、传动轴、滑移齿轮、操纵元件、箱体等零件的设计。第二节 机床课程设计的步骤及要求 一．明确目的要求、查阅有关资料在接到题目后，应弄清给定的条件、数据、所设计机床的类型、性能、应用范围和规定的内容与要求。查阅资料时，除本书外还应查阅《机床图册》和《机床设计手册》等。必要时还应到实验室进行实地调查，了解同类型机床的使用性能与操作，主传动部件与相邻部件的安装关系等。二．传动方案设计传动方案设计，包括确定主传动的运动参数，拟定转速图、传动比，确定齿轮齿数和带轮直径，主传动的换向与制动方式，画出主传动的传动系统图。三．计算主要传动件计算内容如下：V 带——选择型号和计算所需的根数；传动轴——按扭转刚度要求计算轴受扭部分的直径，从而确定轴的直径；齿轮按变动工作用量计算接触强度和弯曲强度，取二者中的大值确定齿轮的模数，再进行齿轮的几何结构计算。 四．结构分析与选择 对于设计中涉及到的结构，都要经过认真分析后进行选择。结构分析与选择的主要内容如下： 1．主轴组件的结构 主轴端部已经标准化。正确选择主轴轴承的类型及其组合、精度和调整...
