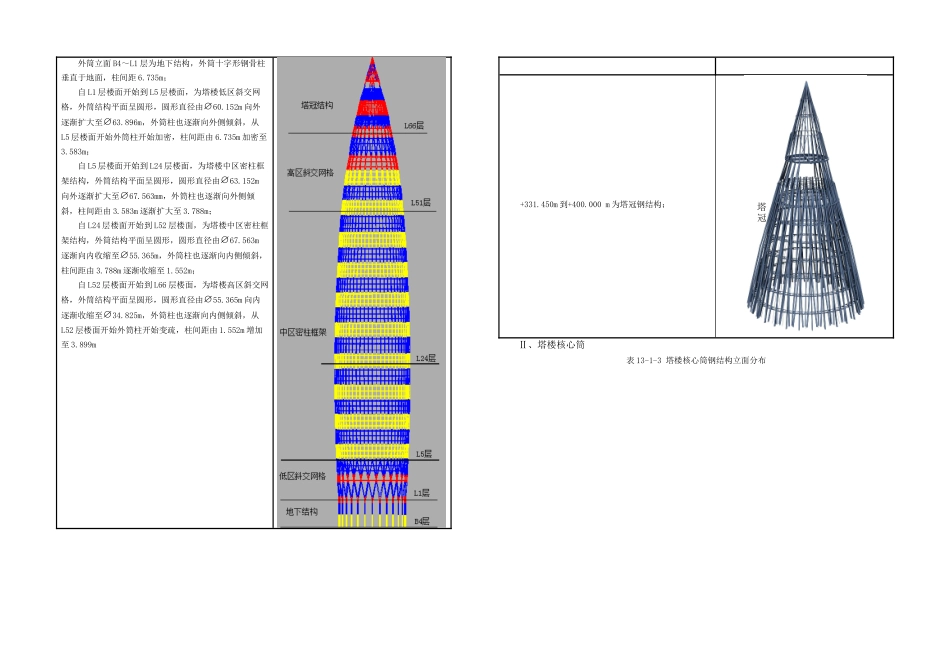

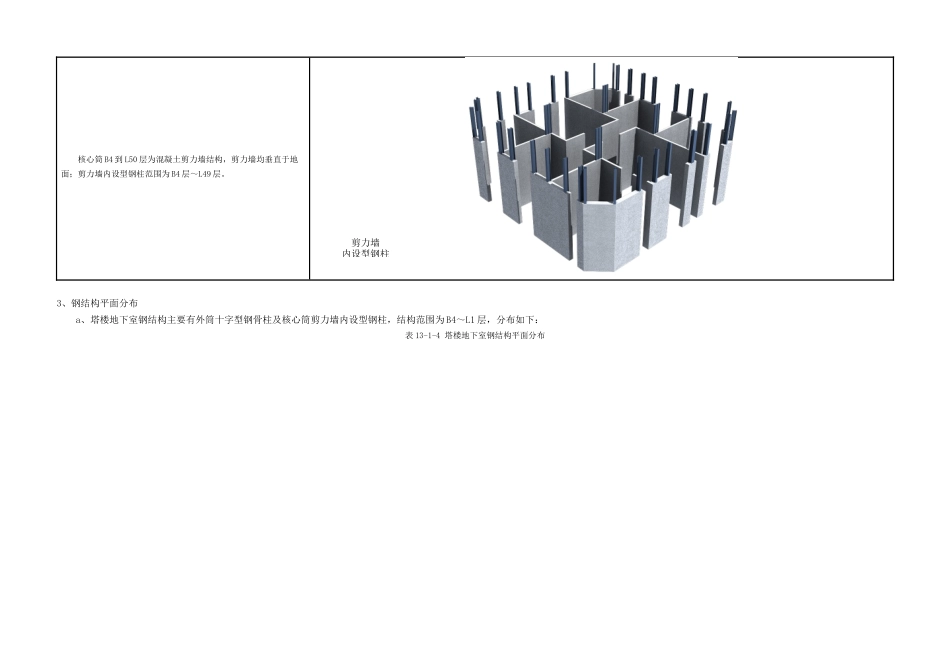

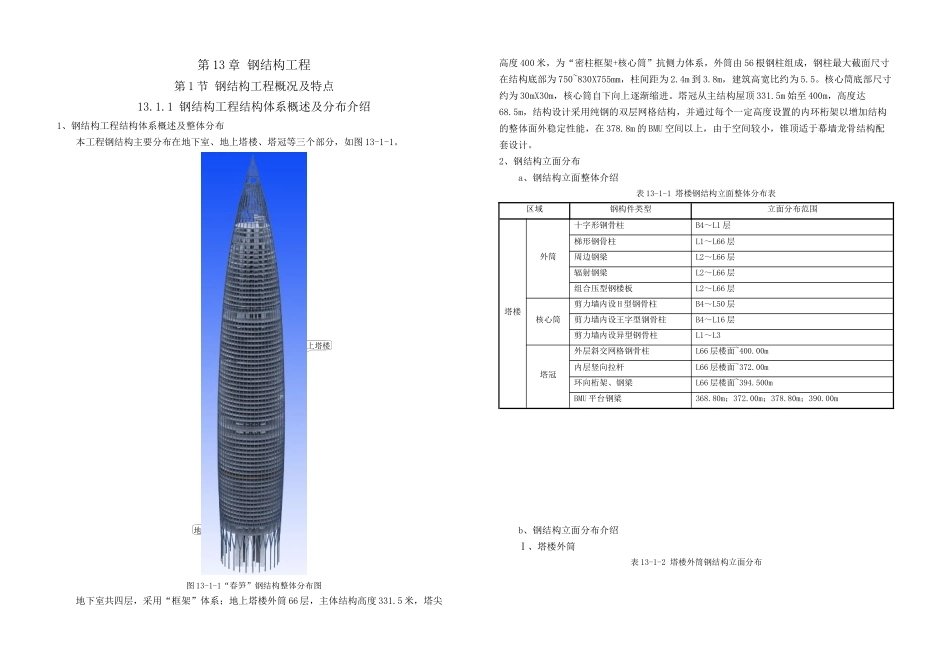

塔冠地上塔楼地下室第 13 章 钢结构工程第 1 节 钢结构工程概况及特点13.1.1 钢结构工程结构体系概述及分布介绍1、钢结构工程结构体系概述及整体分布本工程钢结构主要分布在地下室、地上塔楼、塔冠等三个部分，如图 13-1-1。图 13-1-1“春笋”钢结构整体分布图地下室共四层，采用“框架”体系；地上塔楼外筒 66 层，主体结构高度 331.5 米，塔尖高度 400 米，为“密柱框架+核心筒”抗侧力体系，外筒由 56 根钢柱组成，钢柱最大截面尺寸在结构底部为 750~830X755mm，柱间距为 2.4m 到 3.8m，建筑高宽比约为 5.5。核心筒底部尺寸约为 30mX30m，核心筒自下向上逐渐缩进。塔冠从主结构屋顶 331.5m 始至 400m，高度达68.5m，结构设计采用纯钢的双层网格结构，并通过每个一定高度设置的内环桁架以增加结构的整体面外稳定性能，在 378.8m 的 BMU 空间以上，由于空间较小，锥顶适于幕墙龙骨结构配套设计。2、钢结构立面分布a、钢结构立面整体介绍表 13-1-1 塔楼钢结构立面整体分布表区域钢构件类型立面分布范围塔楼外筒十字形钢骨柱B4～L1 层梯形钢骨柱L1～L66 层周边钢梁L2～L66 层辐射钢梁L2～L66 层组合压型钢楼板L2～L66 层核心筒剪力墙内设 H 型钢骨柱B4～L50 层剪力墙内设王字型钢骨柱B4～L16 层剪力墙内设异型钢骨柱L1～L3塔冠外层斜交网格钢骨柱L66 层楼面~400.00m内层竖向拉杆L66 层楼面~372.00m环向桁架、钢梁L66 层楼面~394.500mBMU 平台钢梁368.80m；372.00m；378.80m；390.00mb、钢结构立面分布介绍Ⅰ、塔楼外筒表 13-1-2 塔楼外筒钢结构立面分布外筒立面 B4～L1 层为地下结构，外筒十字形钢骨柱垂直于地面，柱间距 6.735m；自 L1 层楼面开始到 L5 层楼面，为塔楼低区斜交网格，外筒结构平面呈圆形，圆形直径由∅60.152m 向外逐渐扩大至∅63.896m，外筒柱也逐渐向外侧倾斜，从L5 层楼面开始外筒柱开始加密，柱间距由 6.735m 加密至3.583m；自 L5 层楼面开始到 L24 层楼面，为塔楼中区密柱框架结构，外筒结构平面呈圆形，圆形直径由∅63.152m向外逐渐扩大至∅67.563mm，外筒柱也逐渐向外侧倾斜，柱间距由 3.583m 逐渐扩大至 3.788m；自 L24 层楼面开始到 L52 层楼面，为塔楼中区密柱框架结构，外筒结构平面呈圆形，圆形直径由∅67.563m逐渐向内收缩至∅55.365m，外筒柱也逐渐向内侧倾斜，柱间距由 3.788m 逐渐收缩至 1.552m；自 L52 层楼面开始到 L66 层楼面，为...
