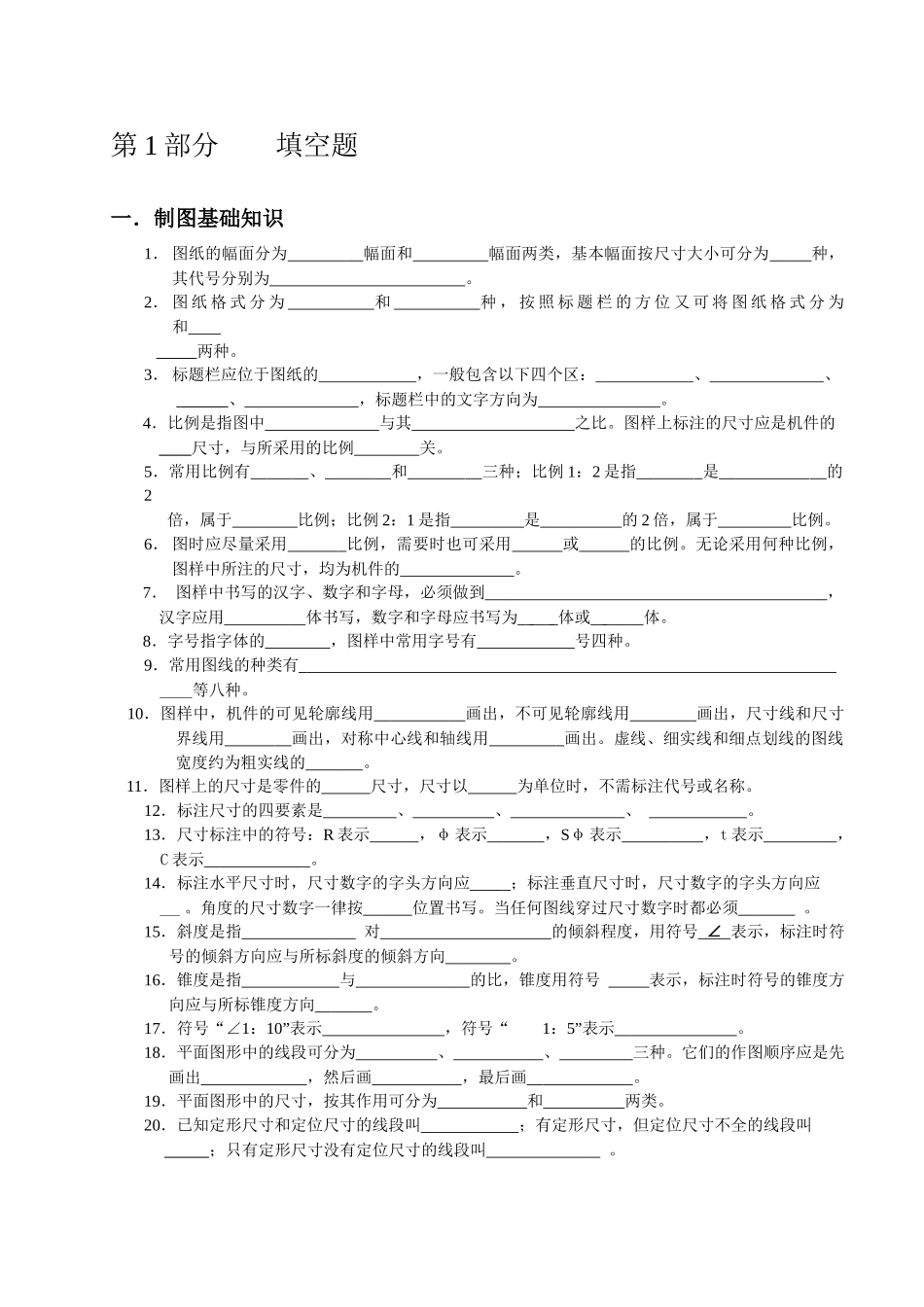

第 1 部分 填空题一．制图基础知识1． 图纸的幅面分为 幅面和 幅面两类，基本幅面按尺寸大小可分为 种，其代号分别为 。2． 图 纸 格 式 分 为 和 种 ， 按 照 标 题 栏 的 方 位 又 可 将 图 纸 格 式 分 为 和 两种。3． 标题栏应位于图纸的 ，一般包含以下四个区： 、 、 、 ，标题栏中的文字方向为 。4．比例是指图中 与其 之比。图样上标注的尺寸应是机件的 尺寸，与所采用的比例 关。5．常用比例有 、 和 三种；比例 1：2 是指 是 的2倍，属于 比例；比例 2：1 是指 是 的 2 倍，属于 比例。6． 图时应尽量采用 比例，需要时也可采用 或 的比例。无论采用何种比例，图样中所注的尺寸，均为机件的 。7． 图样中书写的汉字、数字和字母，必须做到 ， 汉字应用 体书写，数字和字母应书写为 体或 体。8．字号指字体的 ，图样中常用字号有 号四种。9．常用图线的种类有 等八种。 10．图样中，机件的可见轮廓线用 画出，不可见轮廓线用 画出，尺寸线和尺寸界线用 画出，对称中心线和轴线用 画出。虚线、细实线和细点划线的图线宽度约为粗实线的 。 11．图样上的尺寸是零件的 尺寸，尺寸以 为单位时，不需标注代号或名称。12．标注尺寸的四要素是 、 、 、 。13．尺寸标注中的符号：R 表示 ，φ 表示 ，Sφ 表示 ，t 表示 ， C 表示 。14．标注水平尺寸时，尺寸数字的字头方向应 ；标注垂直尺寸时，尺寸数字的字头方向应 。角度的尺寸数字一律按 位置书写。当任何图线穿过尺寸数字时都必须 。15．斜度是指 对 的倾斜程度，用符号 ∠ 表示，标注时符 号的倾斜方向应与所标斜度的倾斜方向 。16．锥度是指 与 的比，锥度用符号 表示，标注时符号的锥度方 向应与所标锥度方向 。17．符号“∠1：10”表示 ，符号“ 1：5”表示 。 18．平面图形中的线段可分为 、 、 三种。它们的作图顺序应是先 画出 ，然后画 ，最后画 。19．平面图形中的尺寸，按其作用可分为 和 两类。20．已知定形尺寸和定位尺寸的线段叫 ；有定形尺寸，但定位尺寸不全的线段叫 ；只有定形尺寸没有定位尺寸的线段叫 。二．投影理论1． 投影法分为 投影法和 投影法两大类，我们绘图时使用的是 投影法中的 投影法。2． 当投射线互相 ，并与投影面 时，物体在投影面上的投影叫 。按正投影原理画出的图形叫 。3． 一个投影 确定物体的...
