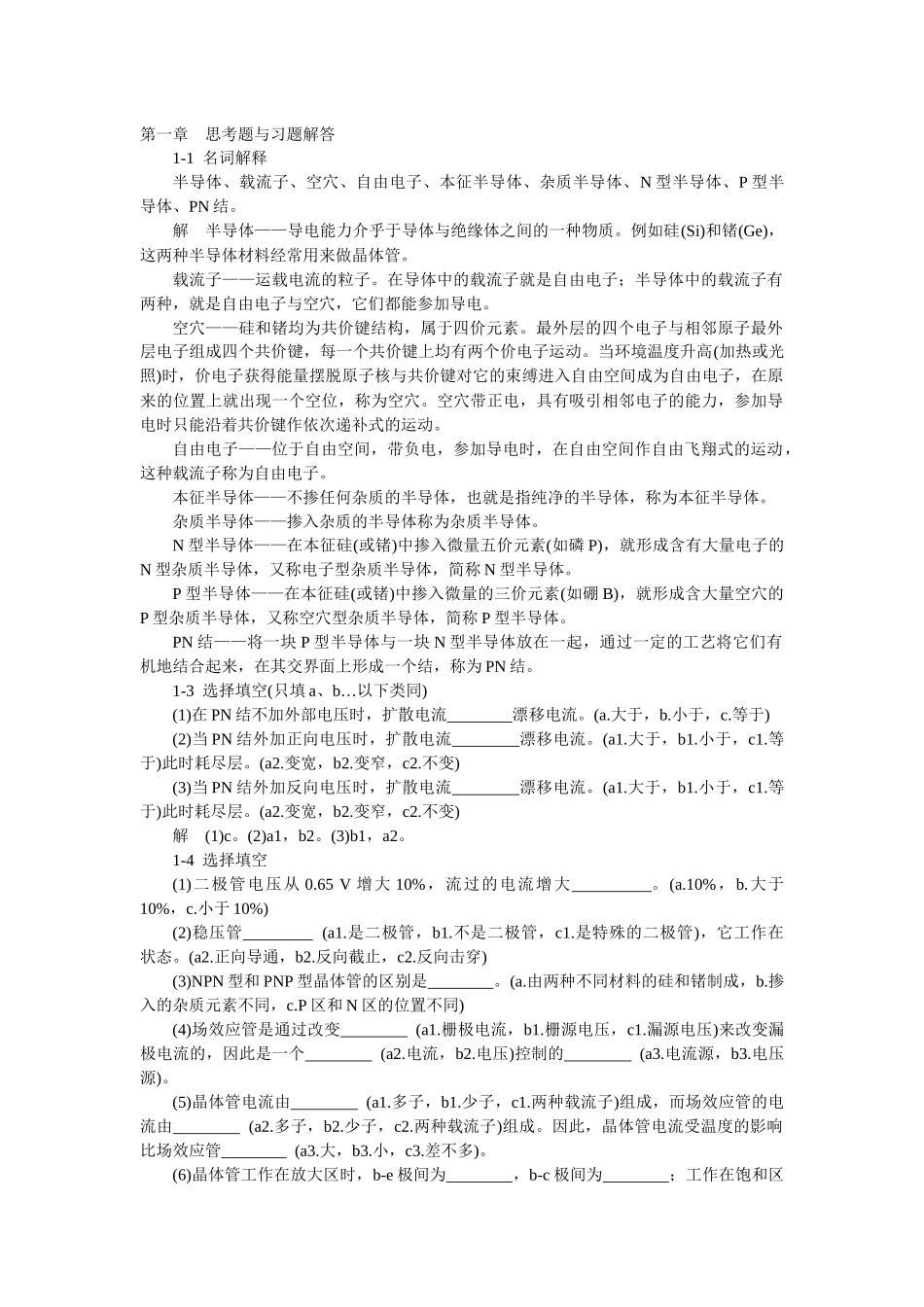

第一章 思考题与习题解答1-1 名词解释半导体、载流子、空穴、自由电子、本征半导体、杂质半导体、N 型半导体、P 型半导体、PN 结。解 半导体——导电能力介乎于导体与绝缘体之间的一种物质。例如硅(Si)和锗(Ge)，这两种半导体材料经常用来做晶体管。载流子——运载电流的粒子。在导体中的载流子就是自由电子；半导体中的载流子有两种，就是自由电子与空穴，它们都能参加导电。空穴——硅和锗均为共价键结构，属于四价元素。最外层的四个电子与相邻原子最外层电子组成四个共价键，每一个共价键上均有两个价电子运动。当环境温度升高(加热或光照)时，价电子获得能量摆脱原子核与共价键对它的束缚进入自由空间成为自由电子，在原来的位置上就出现一个空位，称为空穴。空穴带正电，具有吸引相邻电子的能力，参加导电时只能沿着共价键作依次递补式的运动。自由电子——位于自由空间，带负电，参加导电时，在自由空间作自由飞翔式的运动，这种载流子称为自由电子。本征半导体——不掺任何杂质的半导体，也就是指纯净的半导体，称为本征半导体。杂质半导体——掺入杂质的半导体称为杂质半导体。N 型半导体——在本征硅(或锗)中掺入微量五价元素(如磷 P)，就形成含有大量电子的N 型杂质半导体，又称电子型杂质半导体，简称 N 型半导体。P 型半导体——在本征硅(或锗)中掺入微量的三价元素(如硼 B)，就形成含大量空穴的P 型杂质半导体，又称空穴型杂质半导体，简称 P 型半导体。PN 结——将一块 P 型半导体与一块 N 型半导体放在一起，通过一定的工艺将它们有机地结合起来，在其交界面上形成一个结，称为 PN 结。1-3 选择填空(只填 a、b…以下类同)(1)在 PN 结不加外部电压时，扩散电流 漂移电流。(a.大于，b.小于，c.等于)(2)当 PN 结外加正向电压时，扩散电流 漂移电流。(a1.大于，b1.小于，c1.等于)此时耗尽层。(a2.变宽，b2.变窄，c2.不变)(3)当 PN 结外加反向电压时，扩散电流 漂移电流。(a1.大于，b1.小于，c1.等于)此时耗尽层。(a2.变宽，b2.变窄，c2.不变)解 (1)c。(2)a1，b2。(3)b1，a2。1-4 选择填空(1)二极管电压从 0.65 V 增大 10%，流过的电流增大 。(a.10%，b.大于10%，c.小于 10%)(2)稳压管 (a1.是二极管，b1.不是二极管，c1.是特殊的二极管)，它工作在 状态。(a2.正向导通，b2.反向截止，c2.反向击穿)(3)NPN 型和 PNP 型晶体管的区别是 。(a.由两种不同材料的硅和锗制成，b.掺入的杂质元素...
