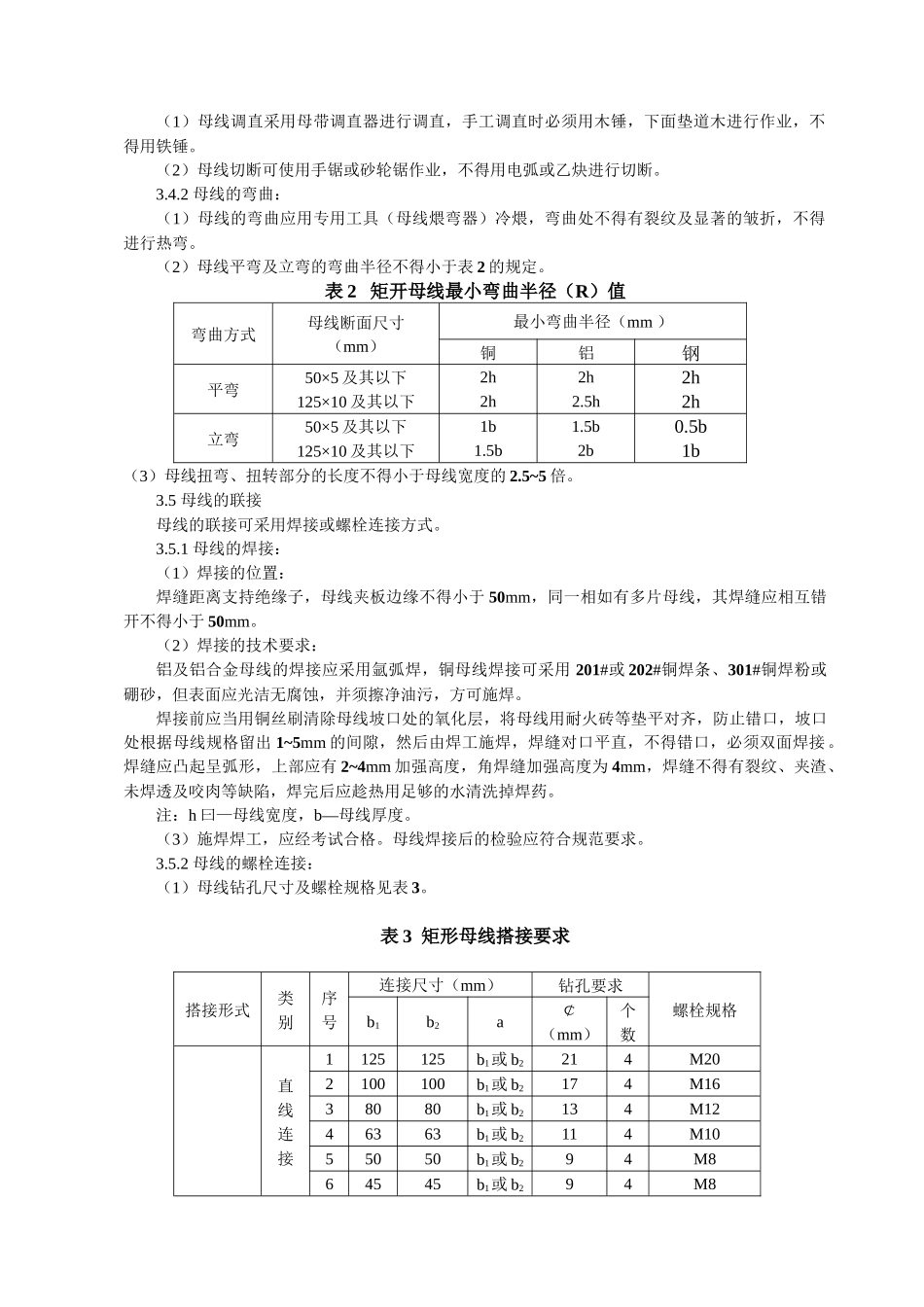

母线制作、安装工艺规范1、范围本工艺标准适用于 10KV 及以下矩型母线的制作与安装。2、施工准备2.1 材料要求2.1.1 铜、铝母线应有产品合格及材质证明，并符合表 1 的要求。表 1 母线的机械性能和电阻率母线名称母线型号最小抗拉强度（N/mm2）最小伸长率（%）20℃时最大电阻率（Ω·mm2/m）铜母线TMY25560.01777铝母线LMY11530.02902.1.2 母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。2.1.3 绝缘子及穿墙套管的瓷件，应符合国家标准和有关电瓷产品技术条件的规定，并有产品合格证。2.1.4 绝缘材料的型号、规格、电压等级应符合设计要求。外观无操作及裂纹，绝缘良好。2.1.5 金属紧固件及卡具，均应采用热镀锌件。2.1.6 其它辅料有调合漆、樟丹油、焊条、焊粉等。2.2 主要机具2.2.1 母线煨弯器、电焊、气焊工具、钢锯、电锤、砂轮切割机、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。2.2.2 测试器具：皮尺、钢卷尺、钢板尺、水平、线坠、绝缘摇表、万用表、细钢丝或小线。2.3 施工条件2.3.1 电气设备安装完毕，检验合格。2.3.2 预留孔洞及预埋件尺寸、强度均符合设计要求。2.3.3 施工图及技术资料齐全。3、操作工艺3.1 工艺流程放线测量→支架及拉紧装置制作安装→绝缘子安装→母线的制作→母线的连接→母线安装→母线涂色刷油→检查送电3.2 放线测量3.2.1 进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。3.2.2 放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。3.2.3 配电柜内安装母线，测量与设备上其它部件安全距离是否符合要求。3.2.4 放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。3.3 绝缘子安装3.3.1 绝缘子安装前要摇测绝缘，绝缘电阻值大，于 1 兆欧为合格。检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。6~10kV支柱绝缘子安装前应做耐压试验。3.3.2 绝缘子上下要各垫一个石棉垫。3.3.3 绝缘子夹板、卡板的制作规格要与母线的规格相适应，绝缘子夹板、卡板的安装要牢固。3.4 母线的制作3.4.1 母线的调直切断（1）母线调直采用母带调直器进行调直，手工调直时必须用木锤，下面垫道木进行作业，不得用铁锤。（2）母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。3.4.2 母线的弯曲：（1）母线的弯曲应用专用工具（母线煨弯器）...
