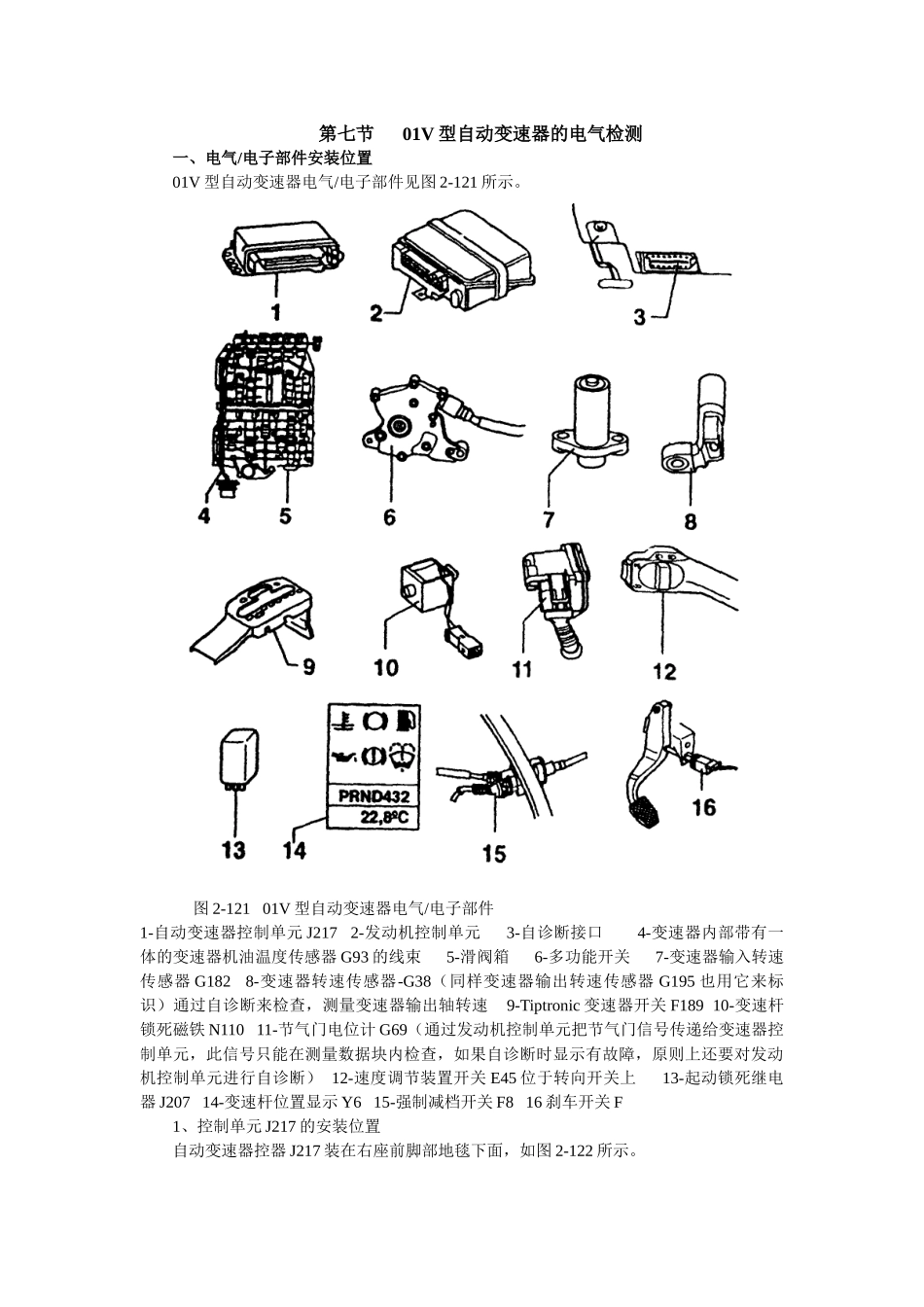

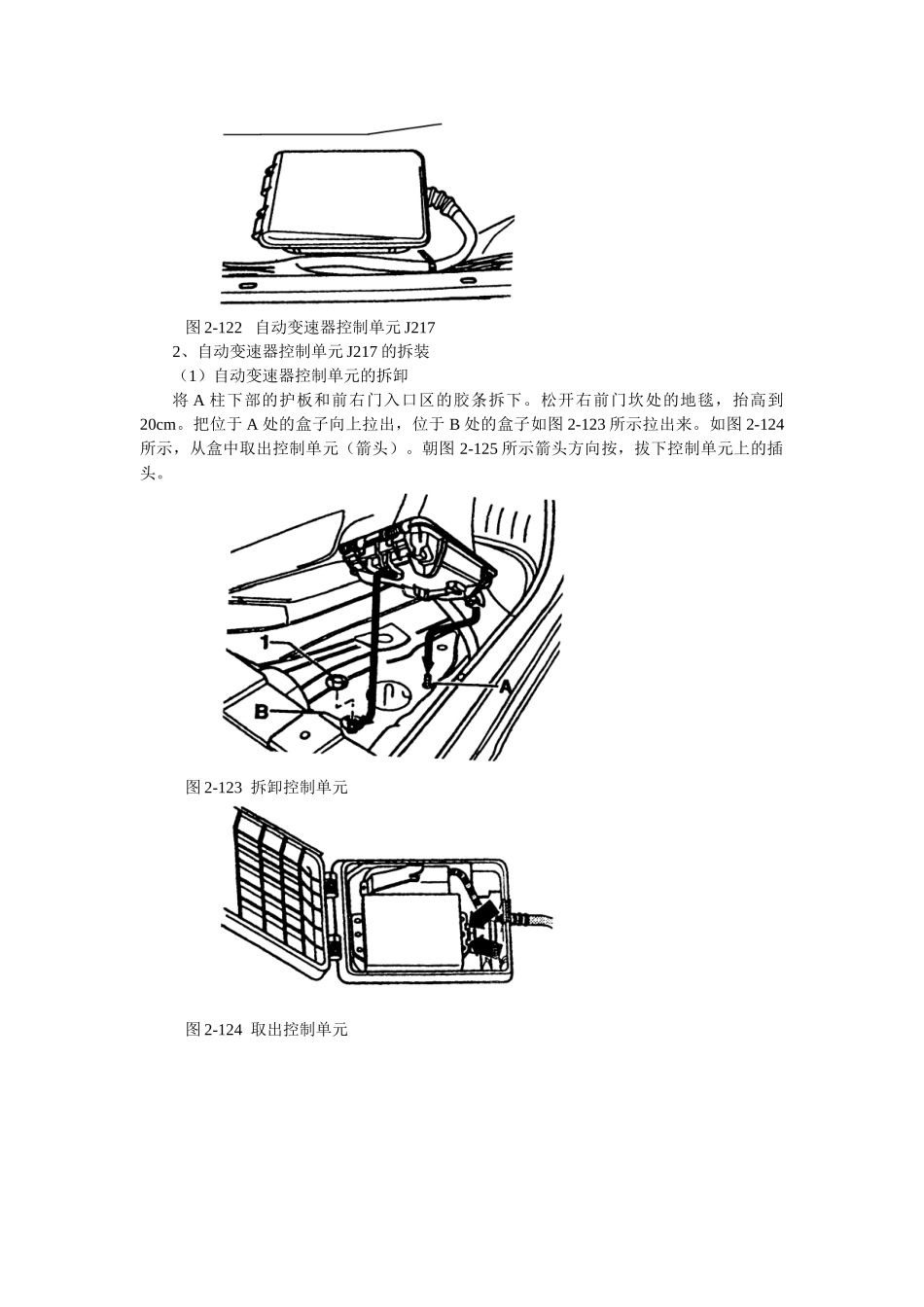

第七节 01V 型自动变速器的电气检测一、电气/电子部件安装位置01V 型自动变速器电气/电子部件见图 2-121 所示。 图 2-121 01V 型自动变速器电气/电子部件1-自动变速器控制单元 J217 2-发动机控制单元 3-自诊断接口 4-变速器内部带有一体的变速器机油温度传感器 G93 的线束 5-滑阀箱 6-多功能开关 7-变速器输入转速传感器 G182 8-变速器转速传感器-G38（同样变速器输出转速传感器 G195 也用它来标识）通过自诊断来检查，测量变速器输出轴转速 9-Tiptronic 变速器开关 F189 10-变速杆锁死磁铁 N110 11-节气门电位计 G69（通过发动机控制单元把节气门信号传递给变速器控制单元，此信号只能在测量数据块内检查，如果自诊断时显示有故障，原则上还要对发动机控制单元进行自诊断） 12-速度调节装置开关 E45 位于转向开关上 13-起动锁死继电器 J207 14-变速杆位置显示 Y6 15-强制减档开关 F8 16 刹车开关 F1、控制单元 J217 的安装位置自动变速器控器 J217 装在右座前脚部地毯下面，如图 2-122 所示。 图 2-122 自动变速器控制单元 J2172、自动变速器控制单元 J217 的拆装（1）自动变速器控制单元的拆卸将 A 柱下部的护板和前右门入口区的胶条拆下。松开右前门坎处的地毯，抬高到20cm。把位于 A 处的盒子向上拉出，位于 B 处的盒子如图 2-123 所示拉出来。如图 2-124所示，从盒中取出控制单元（箭头）。朝图 2-125 所示箭头方向按，拔下控制单元上的插头。 图 2-123 拆卸控制单元 图 2-124 取出控制单元 图 2-125 拔下插头（2）自动变速器控制单元 J217 的安装自动变速器控制单元的安装和拆卸顺序相反。注意检查卡脚螺母 1 的固定位置（见图2-123）。安装自动变速器控制单元时应将发动机熄火并等 30s 后进行。3、发动机控制单元的安装位置发动机控制单元的安装位置，位于压力舱左侧电器盒内，如图 2-126 所示。 图 2-126 发动机控制单元4、自诊断接口的安装位置自诊断接口安装位置位于方向盘左侧膝盖护板下部，如图 2-127 所示。 图 2-127 自诊断接口位置在自诊断接口接上 V.A.S5051 或者 V.A.G1551 之前应关闭点火开关，输入地址“02 变速器电子系统”，接着按屏幕提示操作，直到显示“功能选择××”，然后进行相应的检测。5、滑阀箱的安装位置滑阀箱安装在变速器壳体下面，用变速器油底壳挡住，如图 2-128 所示。 图 2-128 滑阀箱在 滑 阀 箱...
