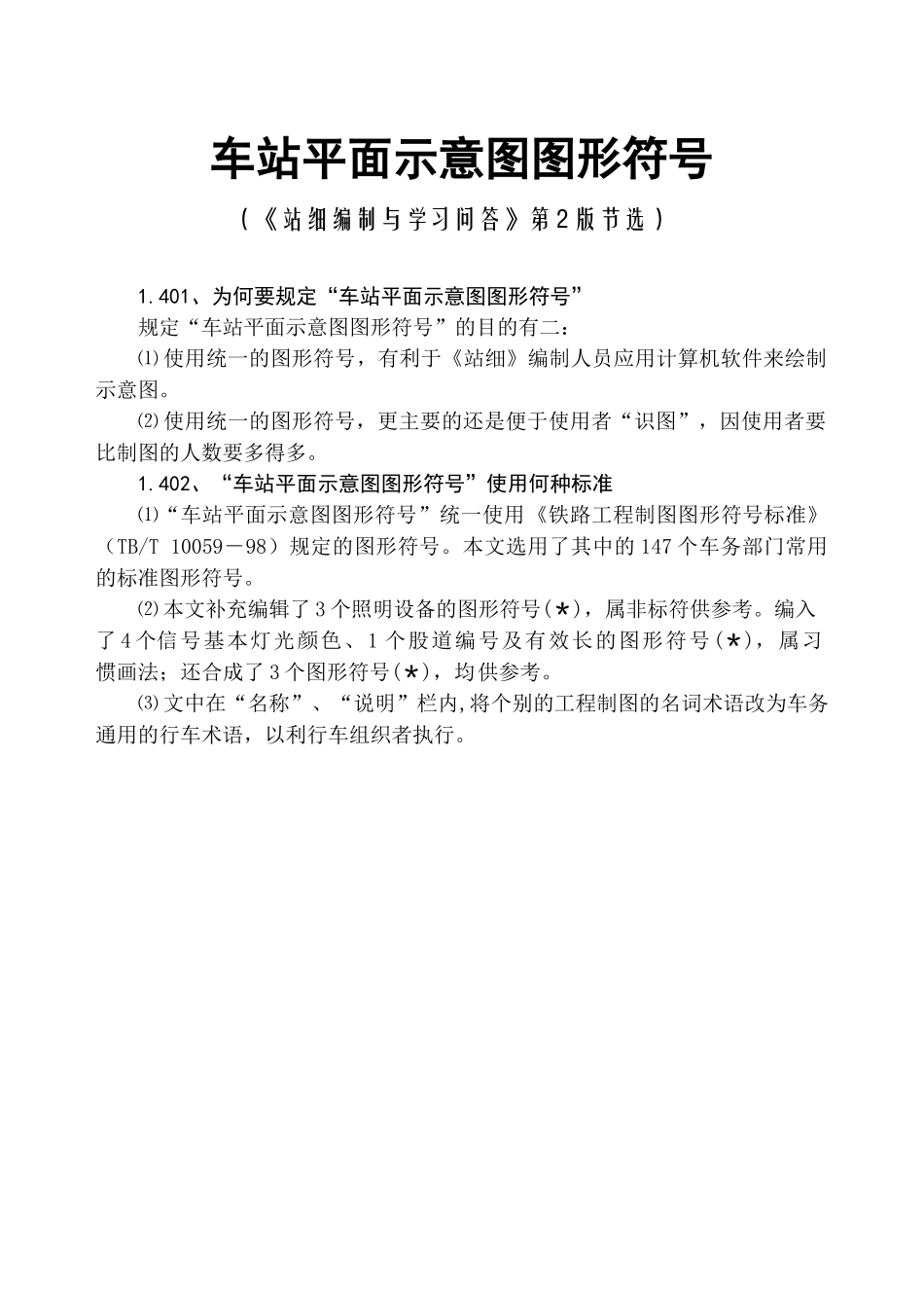

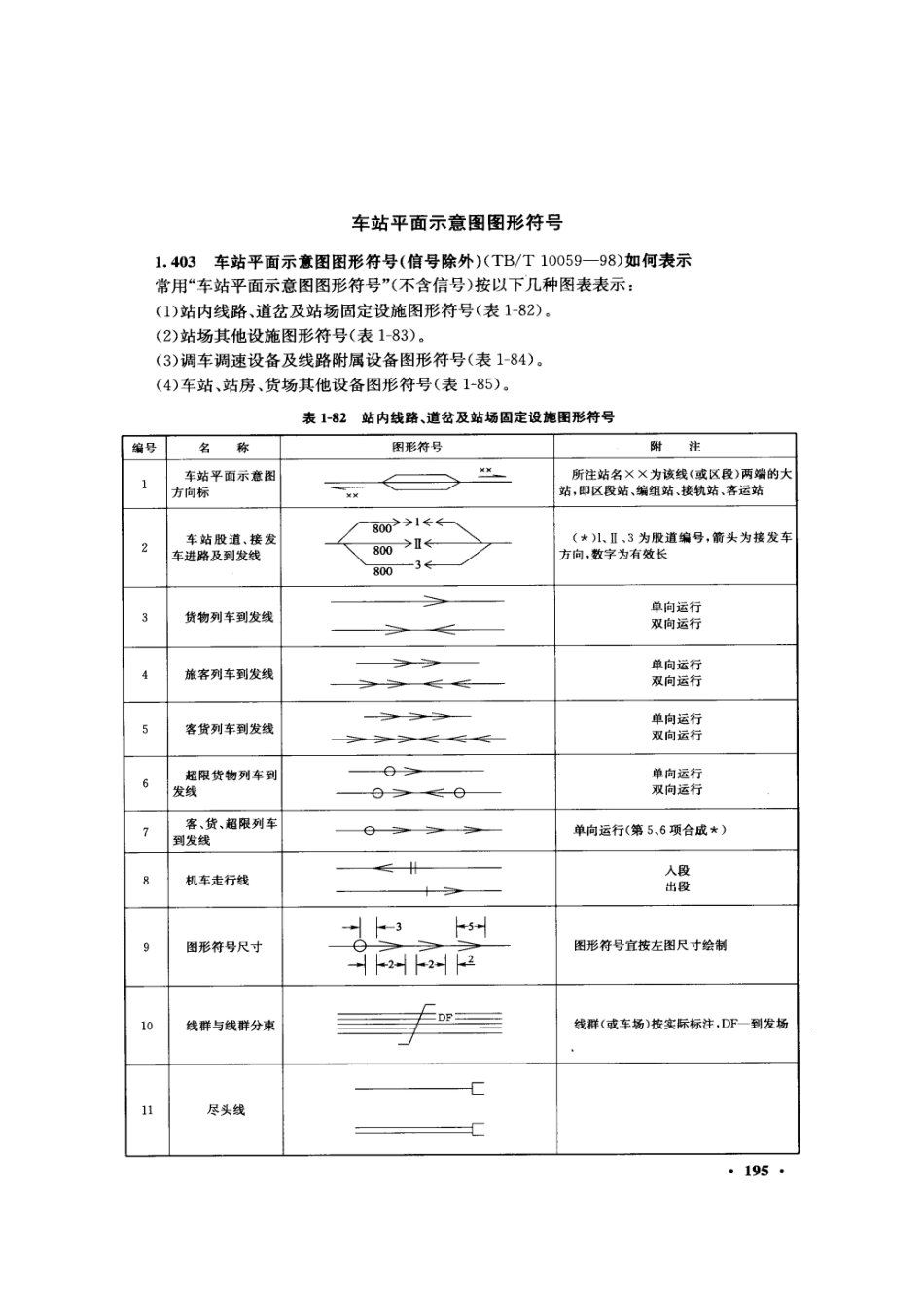

车站平面示意图图形符号 (《站细编制与学习问答》第 2 版节选) 1.401、为何要规定“车站平面示意图图形符号”规定“车站平面示意图图形符号”的目的有二:⑴ 使用统一的图形符号,有利于《站细》编制人员应用计算机软件来绘制示意图。⑵ 使用统一的图形符号,更主要的还是便于使用者“识图”,因使用者要比制图的人数要多得多。1.402、“车站平面示意图图形符号”使用何种标准⑴“车站平面示意图图形符号”统一使用《铁路工程制图图形符号标准》(TB/T 10059-98)规定的图形符号。本文选用了其中的 147 个车务部门常用的标准图形符号。⑵ 本文补充编辑了 3 个照明设备的图形符号(*),属非标符供参考。编入了 4 个信号基本灯光颜色、1 个股道编号及有效长的图形符号(*),属习惯画法;还合成了 3 个图形符号(*),均供参考。⑶ 文中在“名称”、“说明”栏内,将个别的工程制图的名词术语改为车务通用的行车术语,以利行车组织者执行。
