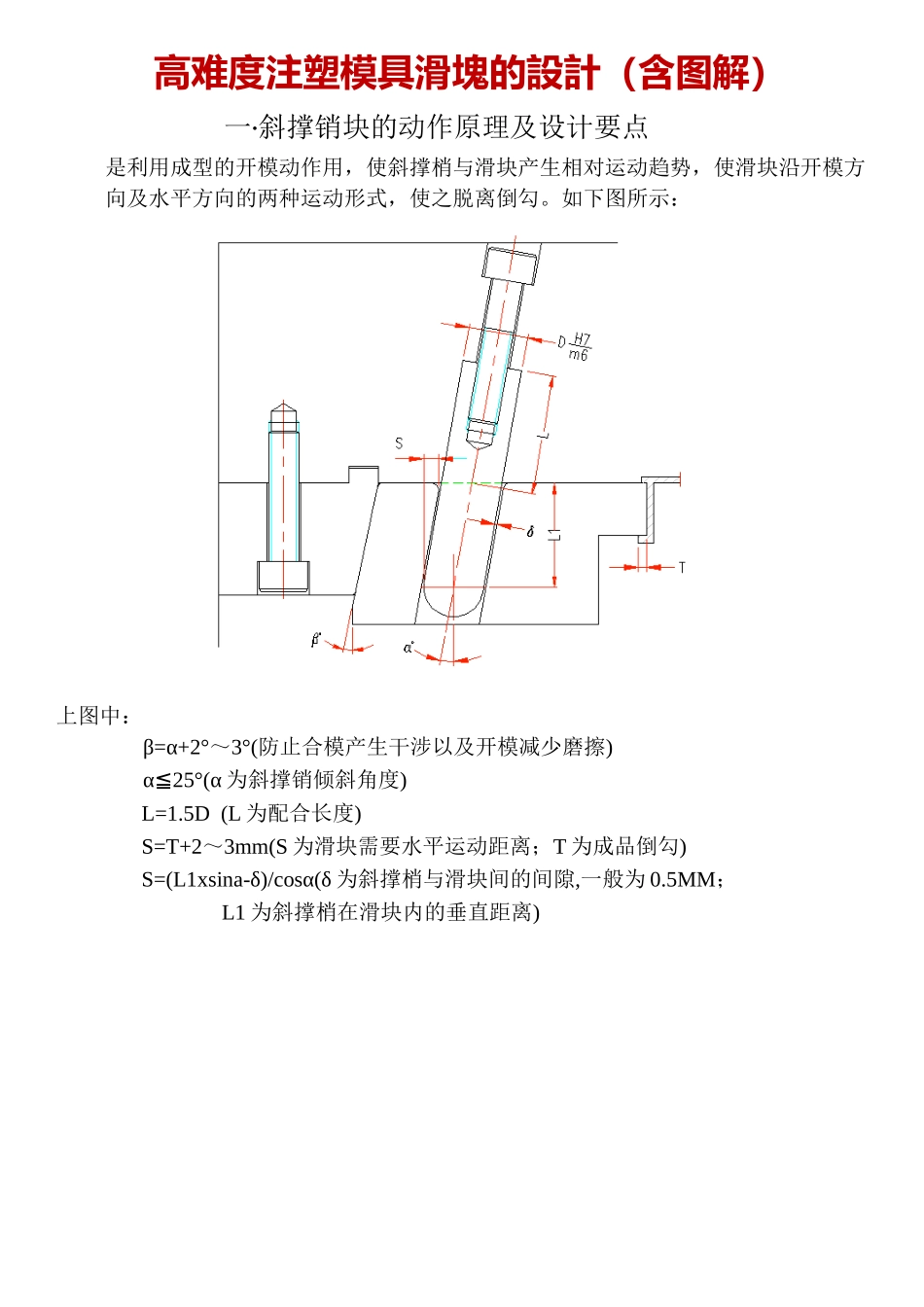

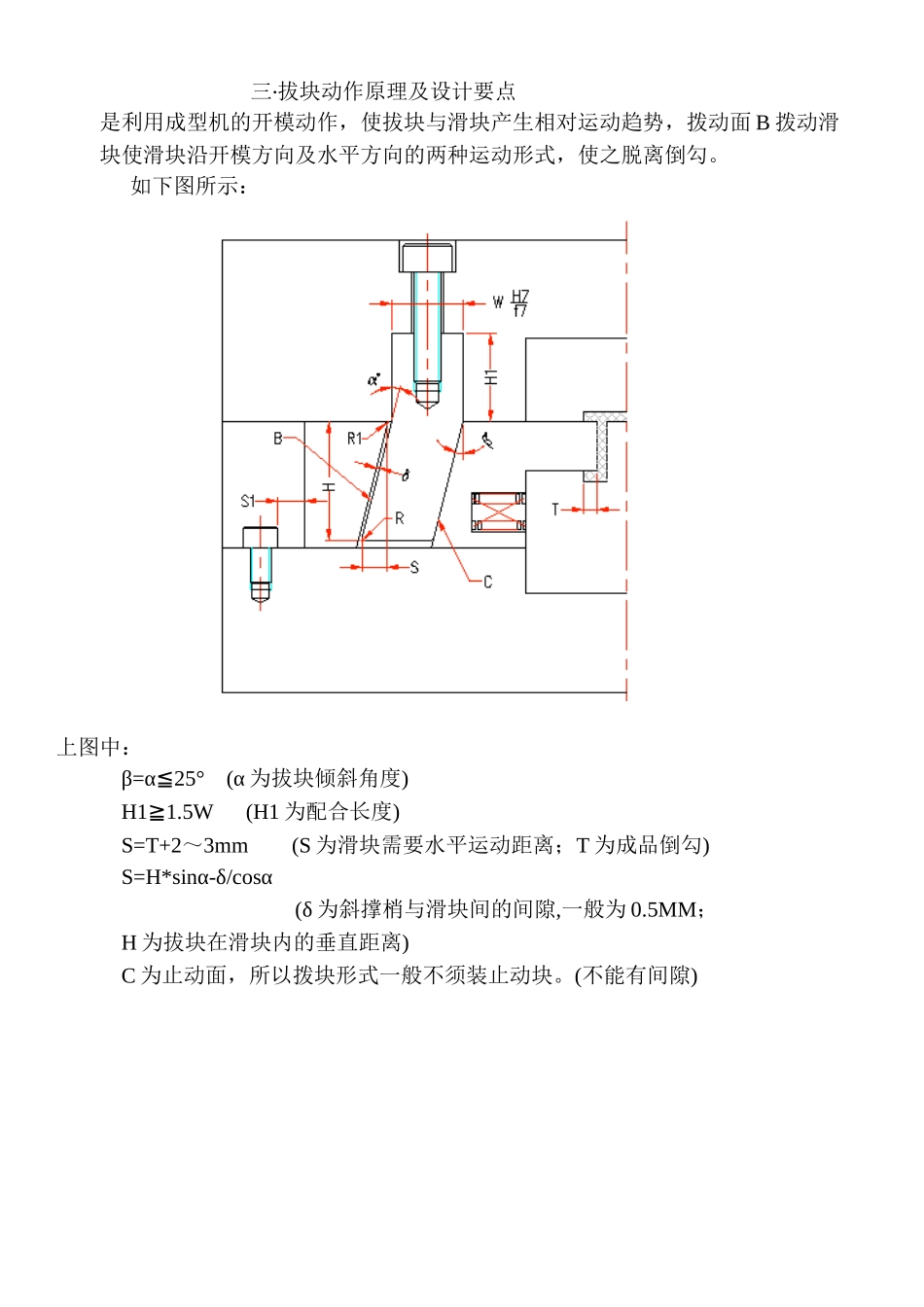

高难度注塑模具滑塊的設計（含图解）一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α 为斜撑销倾斜角度)L=1.5D (L 为配合长度)S=T+2～3mm(S 为滑块需要水平运动距离；T 为成品倒勾)S=(L1xsina-δ)/cosα(δ 为斜撑梢与滑块间的间隙,一般为 0.5MM； L1 为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合简图说明适宜用在模板较薄且上固定板与母模板不分开的情况下配合面较长，稳定较好适宜用在模板厚、模具空间大的情况下且两板模、三板板均可使用配合面 L≧1.5D(D 为斜撑销直径)稳定性较好适宜用在模板较厚的情况下且两板模、三板板均可使用，配合面 L≧1.5D(D 为斜撑销直径)稳定性不好,加工困难.适宜用在模板较薄且上固定板与母模板可分开的情况下配合面较长，稳定较好三‧拔块动作原理及设计要点 是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面 B 拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。如下图所示：上图中：β=α≦25° (α 为拔块倾斜角度)H1≧1.5W (H1 为配合长度)S=T+2～3mm (S 为滑块需要水平运动距离；T 为成品倒勾)S=H*sinα-δ/cosα(δ 为斜撑梢与滑块间的间隙,一般为 0.5MM；H 为拔块在滑块内的垂直距离)C 为止动面，所以拨块形式一般不须装止动块。(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。常见的锁紧方式如下图：简图说明简图说明 滑块采用镶拼式锁紧方式,通常可用标准件.可查标准零件表,结构强度好.适用于锁紧力较大的场合.采用嵌入式锁紧方式,适用于较宽的滑块滑块采用整体式锁紧方式,结构刚性好但加工困难脱模距小适用于小型模具.采用嵌入式锁紧方式适用于较宽的滑块.采用拔动兼止动稳定性较差,一般用在滑块空间较小的情况下采用镶式锁紧方式,刚性较好一般适用于空间较大的场合.五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了...
