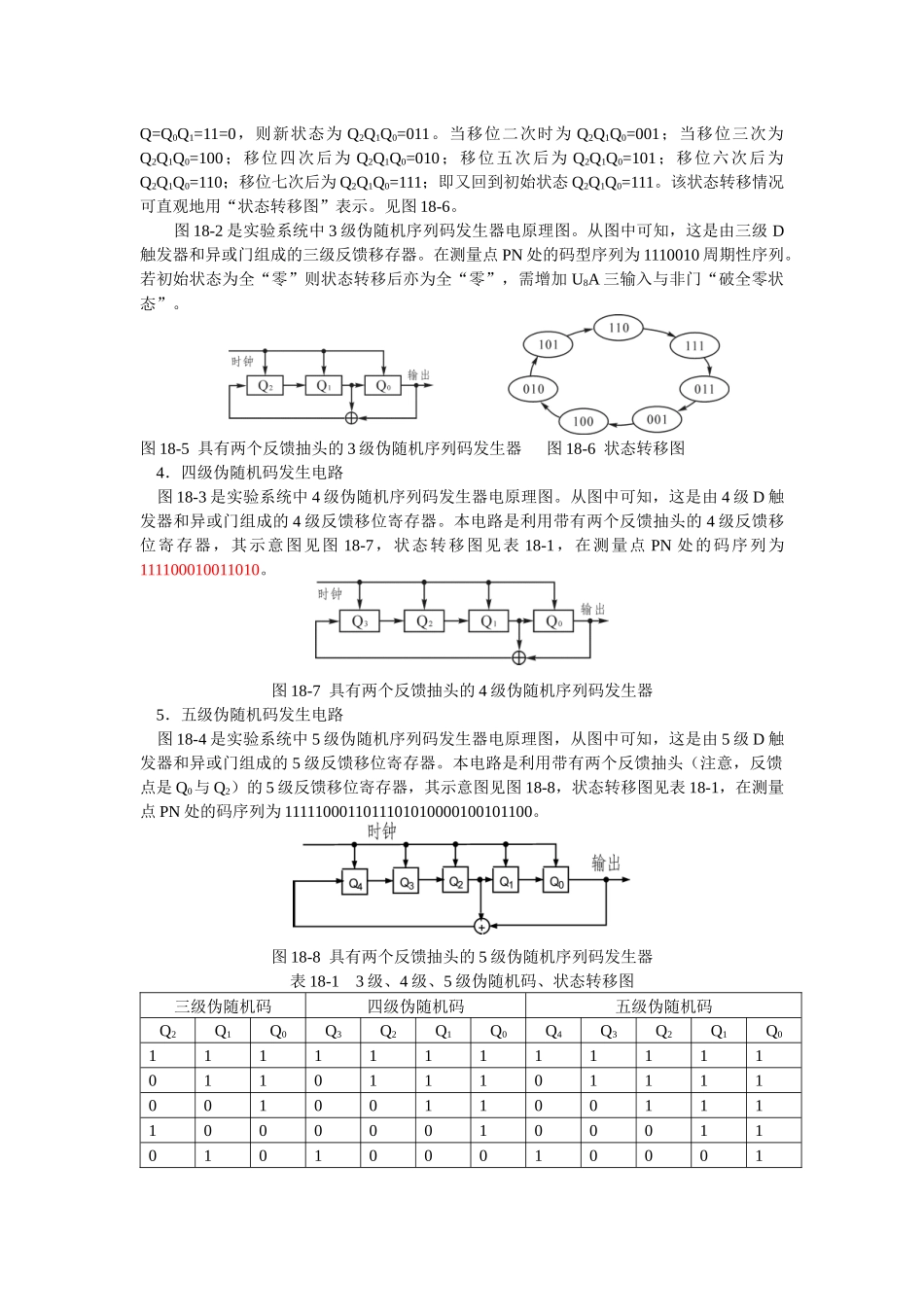

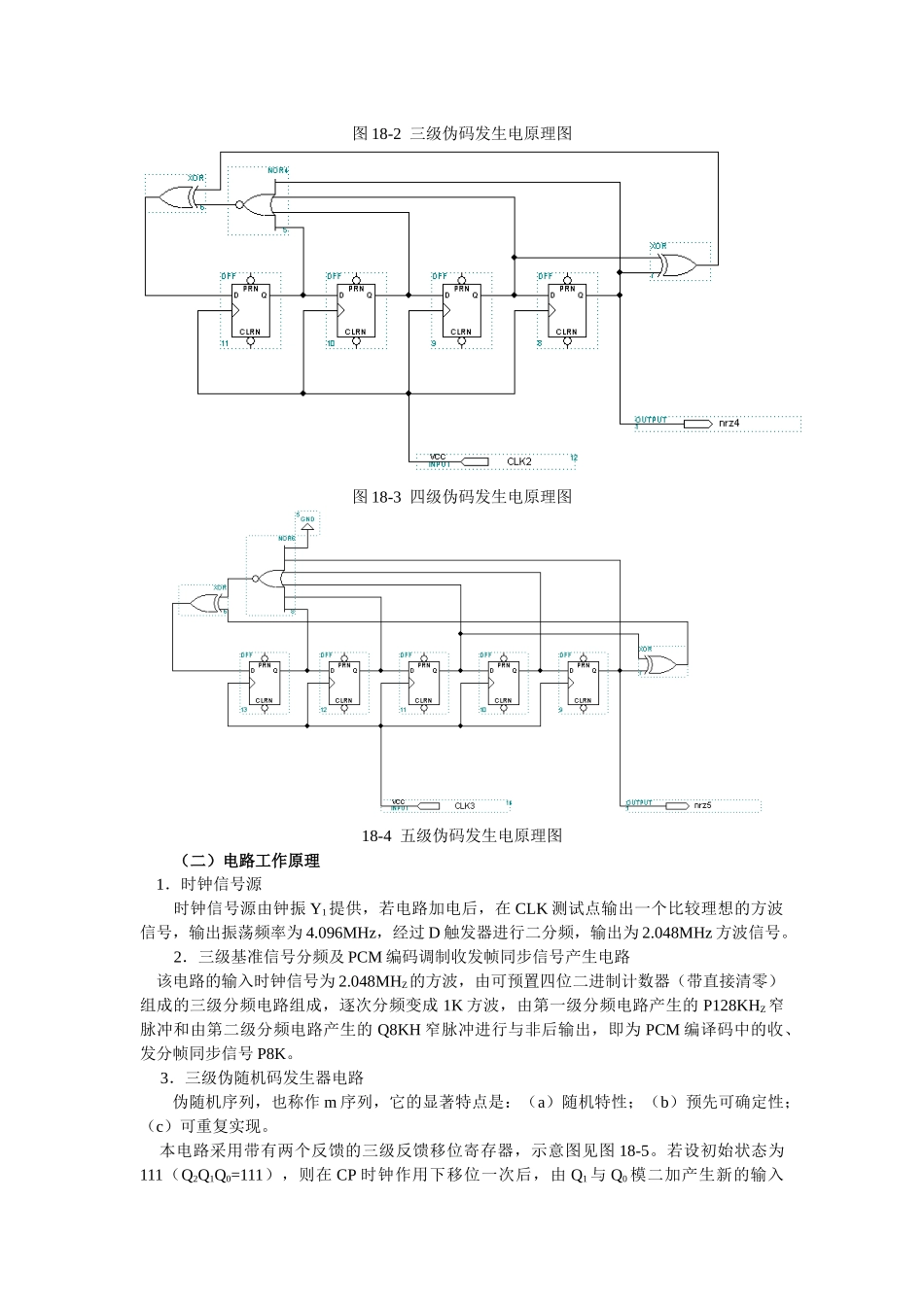

实验一 数字信号发生实验 一、实验目的 1．了解多种时钟信号的产生方法； 2．了解 PCM 编码中的收、发帧同步信号的产生过程； 3．掌握 3 级、4 级、5 级伪随机码的编码方法和伪随机码性质。二、实验仪器与设备1．THEXZ-2B 型实验箱、数字信号发生模块；2．20MHz 双踪示波器。三、实验原理时钟信号乃是数字通信各级电路的重要组成部分，在数字通信电路中，若没有时钟信号，则电路基本工作条件将得不到满足而无法工作。 （一）电路组成 时钟与伪码发生实验是供给 PCM、PSK、FSK、HDB3 等实验所需时钟和基带信号，由以下电路组成： 1．内时钟信号源，图 18-1。 2．多级分频及脉冲编码调制系统收、发帧同步信号产生电路，图 18-1。3．三级伪随机码发生电路，图 18-2；4．四级伪随机码发生电路，图 18-3；5．五级伪随机码发生电路，图 18-4。图 18-1 时钟及多级分频及脉冲编码调制系统收、发帧同步信号产生电原理图图 18-2 三级伪码发生电原理图图 18-3 四级伪码发生电原理图18-4 五级伪码发生电原理图（二）电路工作原理 1．时钟信号源时钟信号源由钟振 Y1提供，若电路加电后，在 CLK 测试点输出一个比较理想的方波信号，输出振荡频率为 4.096MHz，经过 D 触发器进行二分频，输出为 2.048MHz 方波信号。2．三级基准信号分频及 PCM 编码调制收发帧同步信号产生电路 该电路的输入时钟信号为 2.048MHZ的方波，由可预置四位二进制计数器（带直接清零）组成的三级分频电路组成，逐次分频变成 1K 方波，由第一级分频电路产生的 P128KHZ窄脉冲和由第二级分频电路产生的 Q8KH 窄脉冲进行与非后输出，即为 PCM 编译码中的收、发分帧同步信号 P8K。 3．三级伪随机码发生器电路伪随机序列，也称作 m 序列，它的显著特点是：（a）随机特性；（b）预先可确定性；（c）可重复实现。 本电路采用带有两个反馈的三级反馈移位寄存器，示意图见图 18-5。若设初始状态为111（Q2Q1Q0=111），则在 CP 时钟作用下移位一次后，由 Q1 与 Q0 模二加产生新的输入Q=Q0Q1=11=0，则新状态为 Q2Q1Q0=011。当移位二次时为 Q2Q1Q0=001；当移位三次为Q2Q1Q0=100；移位四次后为 Q2Q1Q0=010；移位五次后为 Q2Q1Q0=101；移位六次后为Q2Q1Q0=110；移位七次后为 Q2Q1Q0=111；即又回到初始状态 Q2Q1Q0=111。该状态转移情况可直观地用“状态转移图”表示。见图 18-6。图 18-2 是实验系统中 3 级伪随机序列码发生器电...
