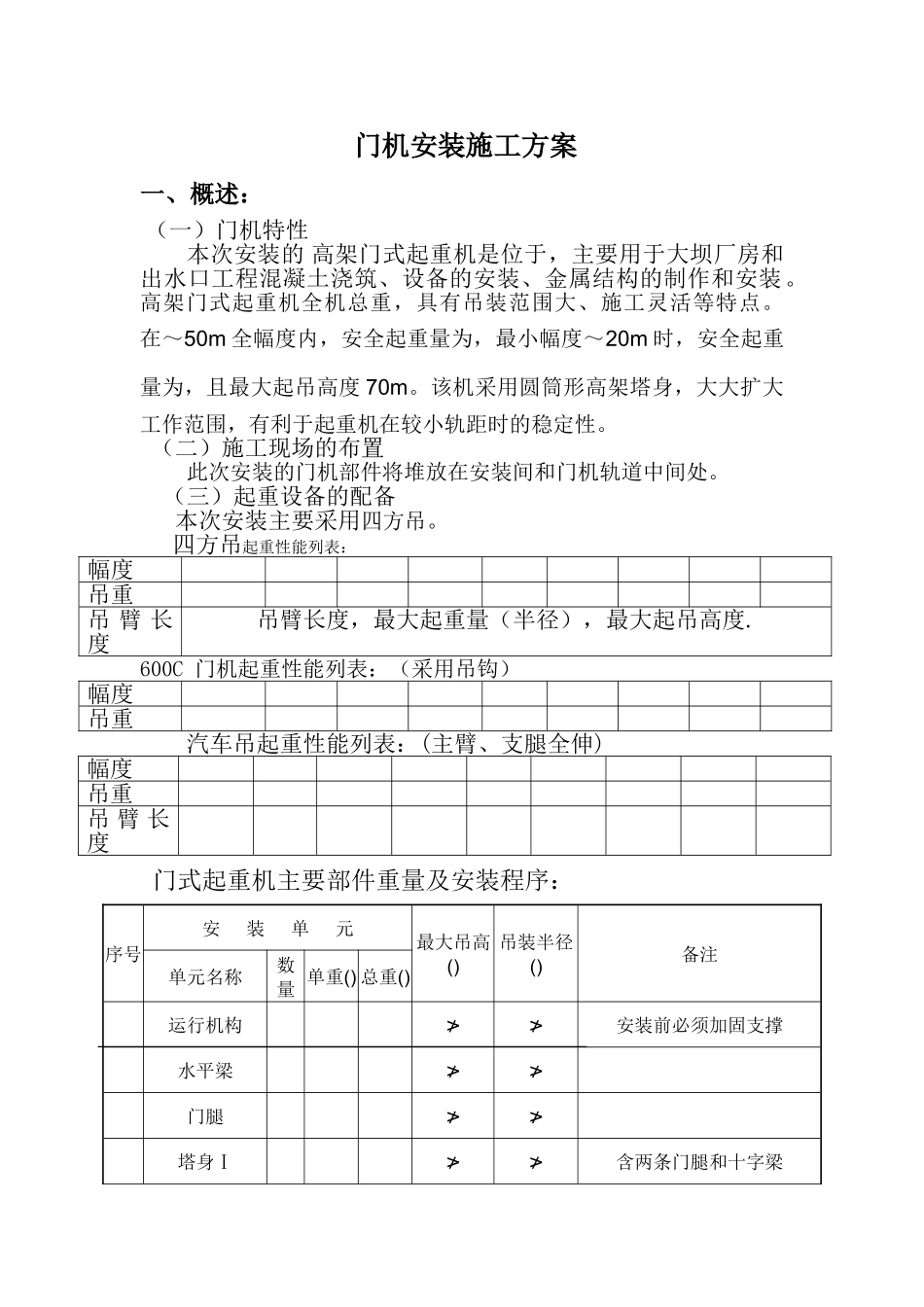

MQ600B-10T30T门机安装施工组织设计方案(DOC9页)_第1页
1/6

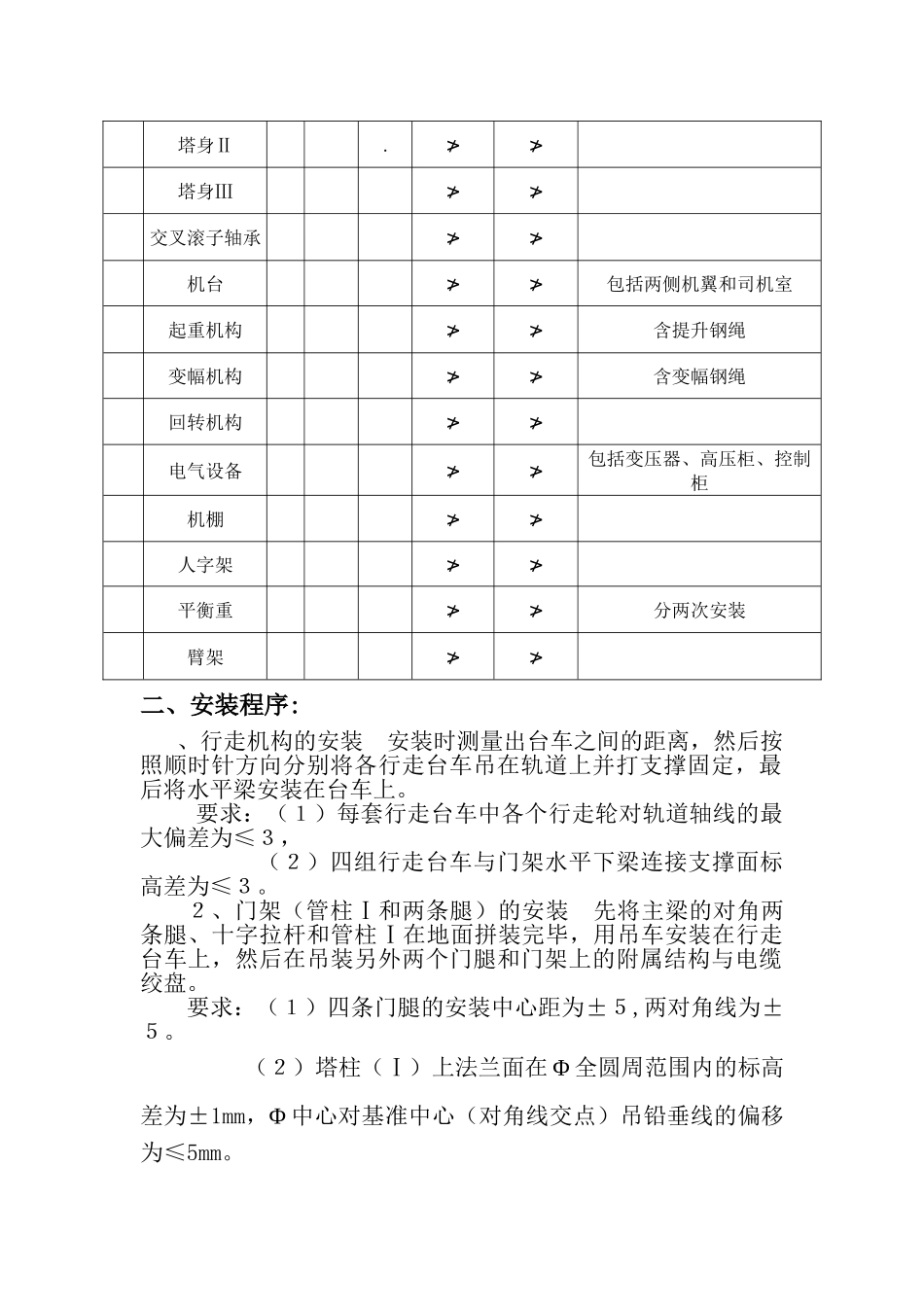

MQ600B-10T30T门机安装施工组织设计方案(DOC9页)_第2页
2/6

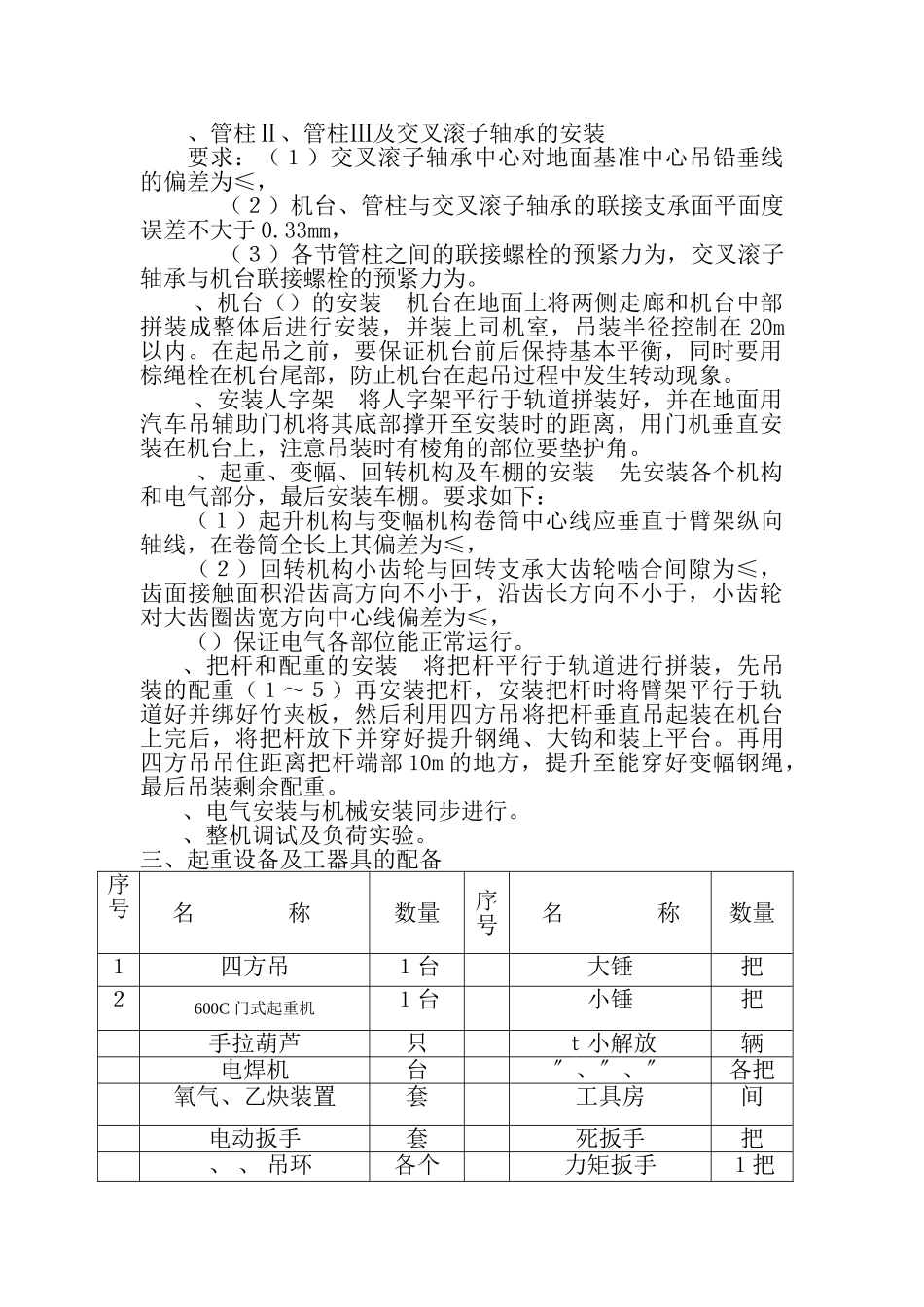

MQ600B-10T30T门机安装施工组织设计方案(DOC9页)_第3页
3/6
门机安装施工方案一、概述: (一)门机特性 本次安装的 高架门式起重机是位于,主要用于大坝厂房和出水口工程混凝土浇筑、设备的安装、金属结构的制作和安装。高架门式起重机全机总重,具有吊装范围大、施工灵活等特点。在~50m 全幅度内,安全起重量为,最小幅度~20m 时,安全起重量为,且最大起吊高度 70m。该机采用圆筒形高架塔身,大大扩大工作范围,有利于起重机在较小轨距时的稳定性。 (二)施工现场的布置 此次安装的门机部件将堆放在安装间和门机轨道中间处。 (三)起重设备的配备本次安装主要采用四方吊。四方吊起重性能列表:幅度吊重吊 臂 长度吊臂长度,最大起重量(半径),最大起吊高度.600C 门机起重性能列表:(采用吊钩)幅度吊重汽车吊起重性能列表:(主臂、支腿全伸)幅度吊重吊 臂 长度 门式起重机主要部件重量及安装程序:序号安 装 单 元最大吊高()吊装半径()备注单元名称数量 单重() 总重()运行机构≯≯安装前必须加固支撑 水平梁≯≯门腿 ≯≯塔身Ⅰ≯≯含两条门腿和十字梁塔身Ⅱ. ≯≯塔身Ⅲ≯≯交叉滚子轴承≯≯ 机台≯≯包括两侧机翼和司机室 起重机构≯≯含提升钢绳变幅机构≯≯含变幅钢绳 回转机构≯≯ 电气设备≯≯包括变压器、高压柜、控制柜 机棚≯≯ 人字架≯≯ 平衡重 ≯≯分两次安装臂架≯≯二、安装程序: 、行走机构的安装 安装时测量出台车之间的距离,然后按照顺时针方向分别将各行走台车吊在轨道上并打支撑固定,最后将水平梁安装在台车上。要求:(1)每套行走台车中各个行走轮对轨道轴线的最大偏差为≤3, (2)四组行走台车与门架水平下梁连接支撑面标高差为≤3。2、门架(管柱Ⅰ和两条腿)的安装 先将主梁的对角两条腿、十字拉杆和管柱Ⅰ在地面拼装完毕,用吊车安装在行走台车上,然后在吊装另外两个门腿和门架上的附属结构与电缆绞盘。要求:(1)四条门腿的安装中心距为±5,两对角线为±5。 (2)塔柱(Ⅰ)上法兰面在 Φ 全圆周范围内的标高差为±1mm,Φ 中心对基准中心(对角线交点)吊铅垂线的偏移为≤5mm。、管柱Ⅱ、管柱Ⅲ及交叉滚子轴承的安装 要求:(1)交叉滚子轴承中心对地面基准中心吊铅垂线的偏差为≤, (2)机台、管柱与交叉滚子轴承的联接支承面平面度误差不大于 0.33mm, (3)各节管柱之间的联接螺栓的预紧力为,交叉滚子轴承与机台联接螺栓的预紧力为。、机台()的安装 机台在地面上将两侧走廊和机台中部拼装成整体...
