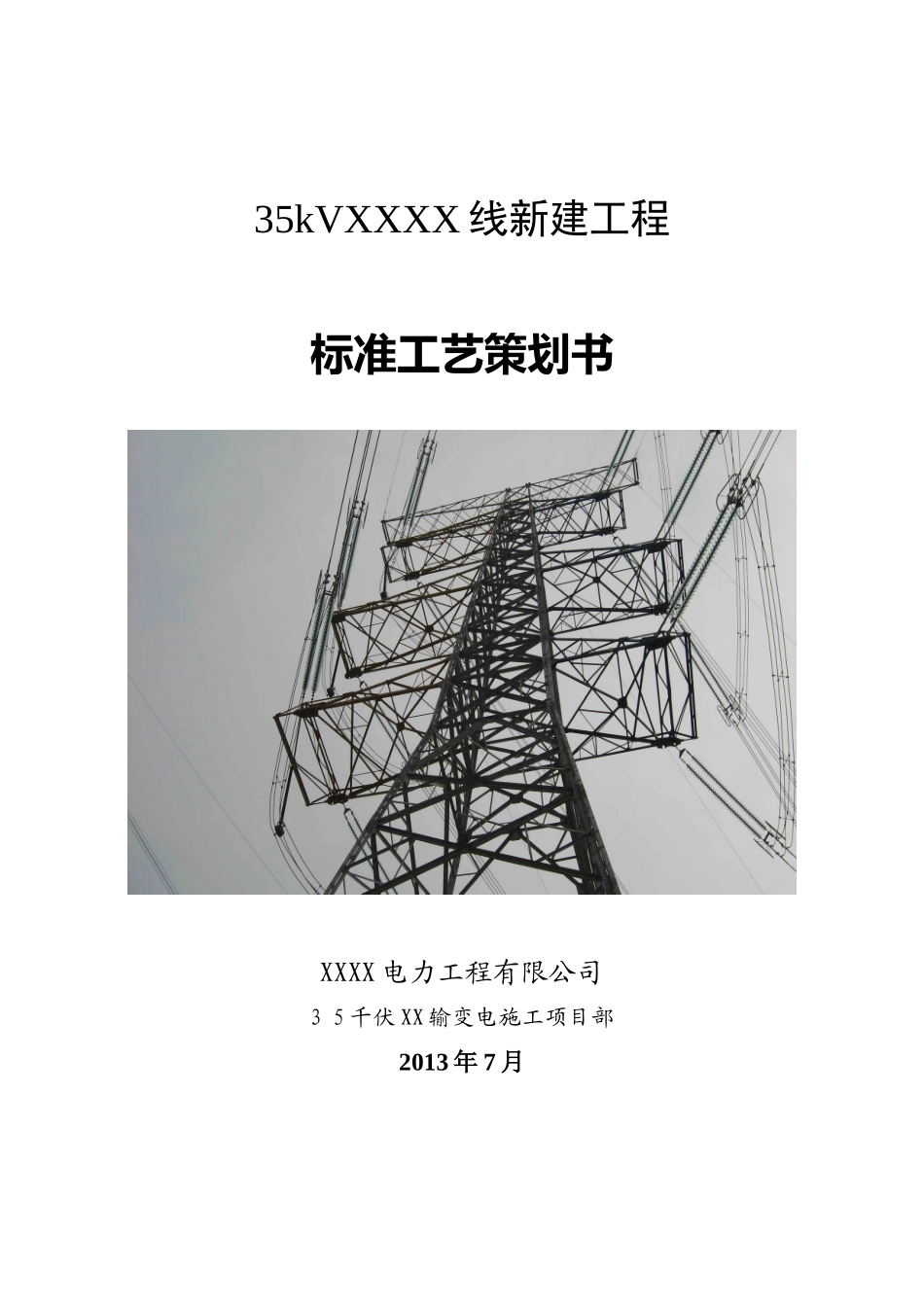

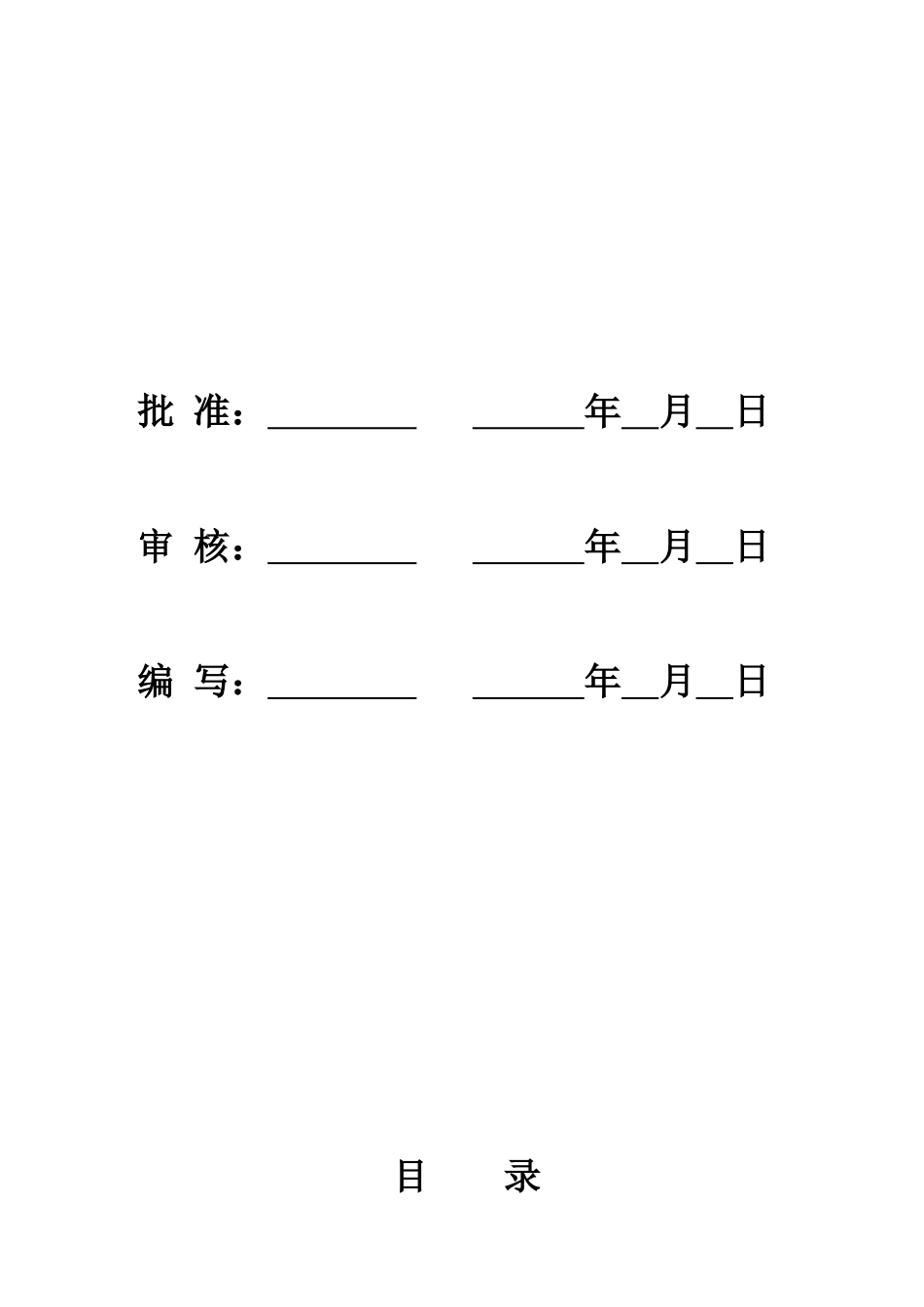

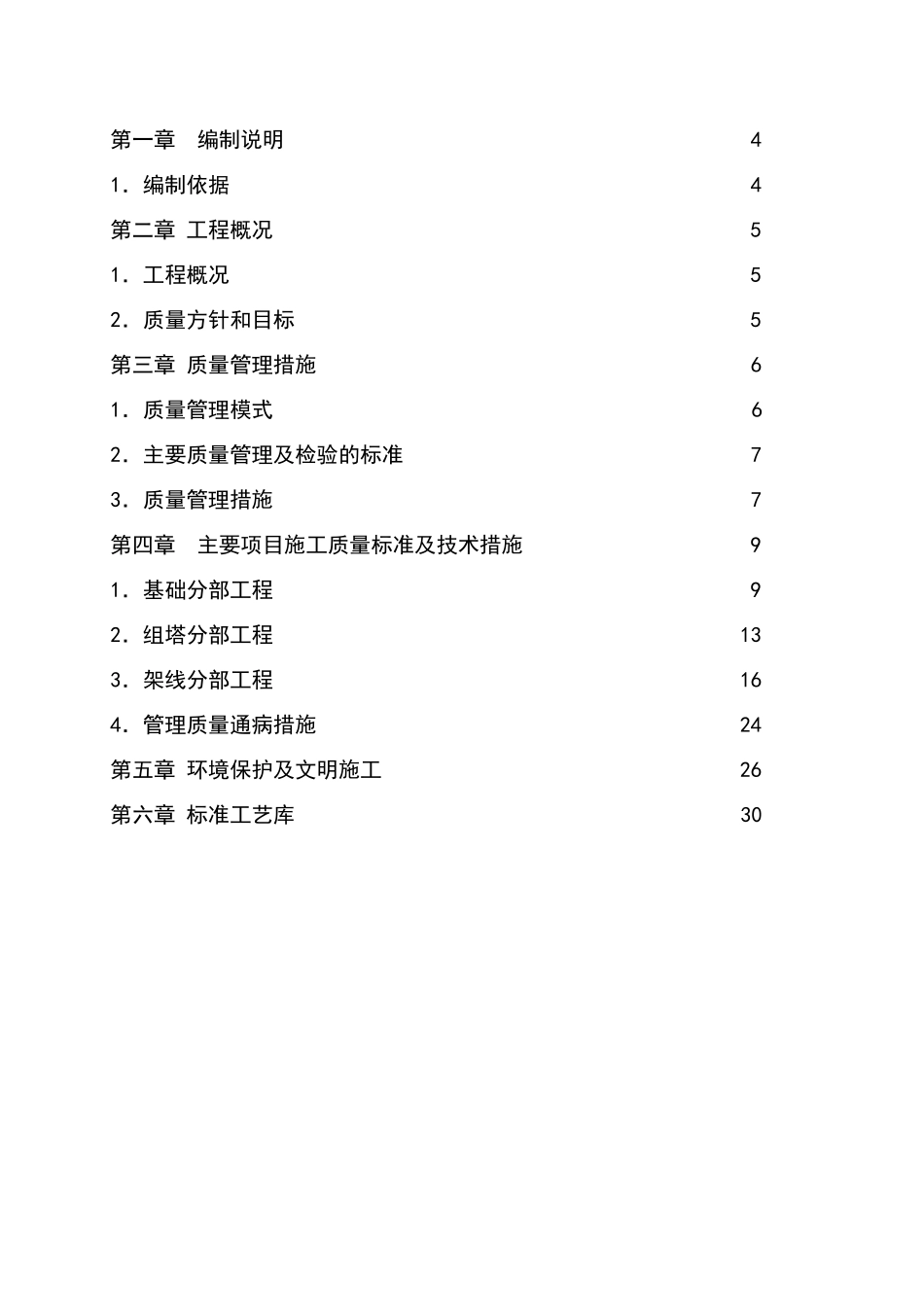

35kVXXXX 线新建工程标准工艺策划书XXXX 电力工程有限公司3 5 千伏 XX 输变电施工项目部2013 年 7 月 批 准： 年 月 日 审 核： 年 月 日 编 写： 年 月 日目 录第一章 编制说明41．编制依据4第二章 工程概况51．工程概况52．质量方针和目标5第三章 质量管理措施61．质量管理模式62．主要质量管理及检验的标准73．质量管理措施7第四章 主要项目施工质量标准及技术措施91．基础分部工程92．组塔分部工程133．架线分部工程164．管理质量通病措施24第五章 环境保护及文明施工26第六章 标准工艺库 30 第一章 编制说明为实现“创省电力公司优质工程”的质量目标，落实本工程的创优规划，项目部总结多年的施工经验，结合本工程的实际情况，特编制《35kVXX 输变电工程标准工艺策划书》。1．编制依据1.1《国家电网公司输变电工程工艺标准库》；1.2XX 电力勘察设计事务所设计的本工程图纸；1.3 国家、行业和省公司有关的规范、规程、标准、规定；1.4 本工程现场调查资料，包括地形、地质、交通、气候；1.5 电力工程强制性条文规定。第二章 工程概况1、工程概况XX35 千伏 XX 变电站位于 XX。本期主变容量为 10MVA,进线电源一回由 35 千伏 XX变出线，长度 12 公里，导线采用 LGJ-185，新建线路共用杆塔 47 基，其中新建杆塔 46基（其中单回路直线门型杆 11 基，单回路转角门型杆 10 基，单回路直线角钢塔 20 基，单回路转角及终端塔 4 基，双回终端角钢塔 1 基），利用原有双回路角钢塔（与 35kV石郭线 1#同塔）1 基。导线型号：本期新建 35kV 线路导线均选用 LGJ-185/30 型钢芯铝绞线。地线型号：线路两端架设接地线，地线均为 GJ-35 镀锌钢绞线。根据通信需要，本工程利用新建线路架设一根 24 芯 OPPC 复合相线光缆。项目法人单位：XXX 电力公司项目管理单位：XXXX 电业公司工程监理单位：XXXX设 计 单 位：XXXX施 工 单 位：XXXX2．质量方针和目标2.1 质量方针施工过程中贯彻执行我局“安全第一，以人为本；精心施工，用户至上；爱护环境，减少污染；遵守法规，持续发展。”的总方针。2.2 质量目标满足国家施工验收规范，确保实现创全国电力行业优质工程；杜绝重大质量事故，确保工程无永久性缺陷；质量记录和竣工资料真实、齐全、整洁、按时移交。第三章 质量管理措施1．质量管理模式建立健全质量保证体系，贯彻执行质量体系程序文件，以施工生产为核心，...
