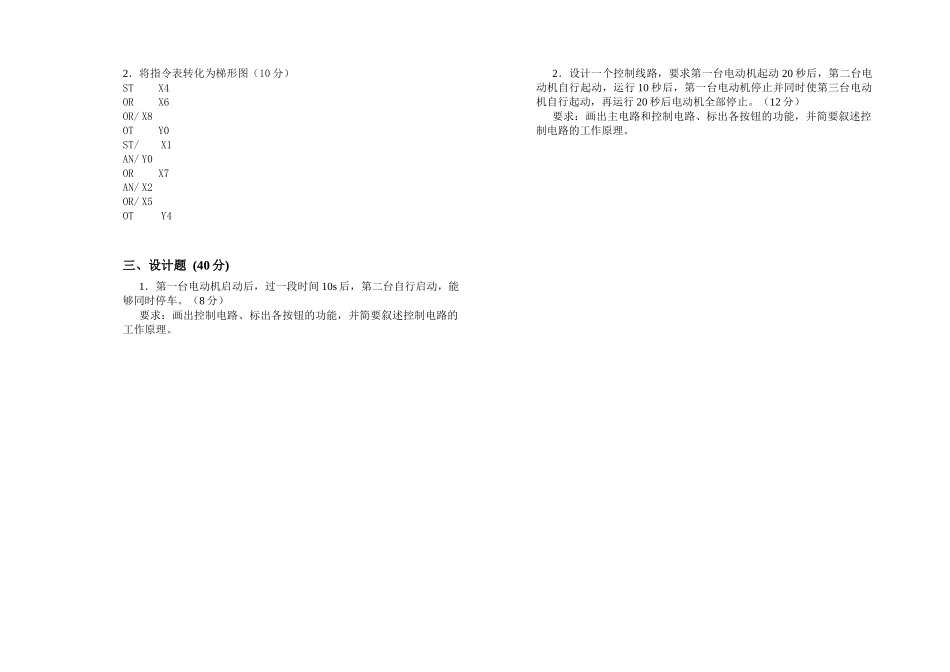

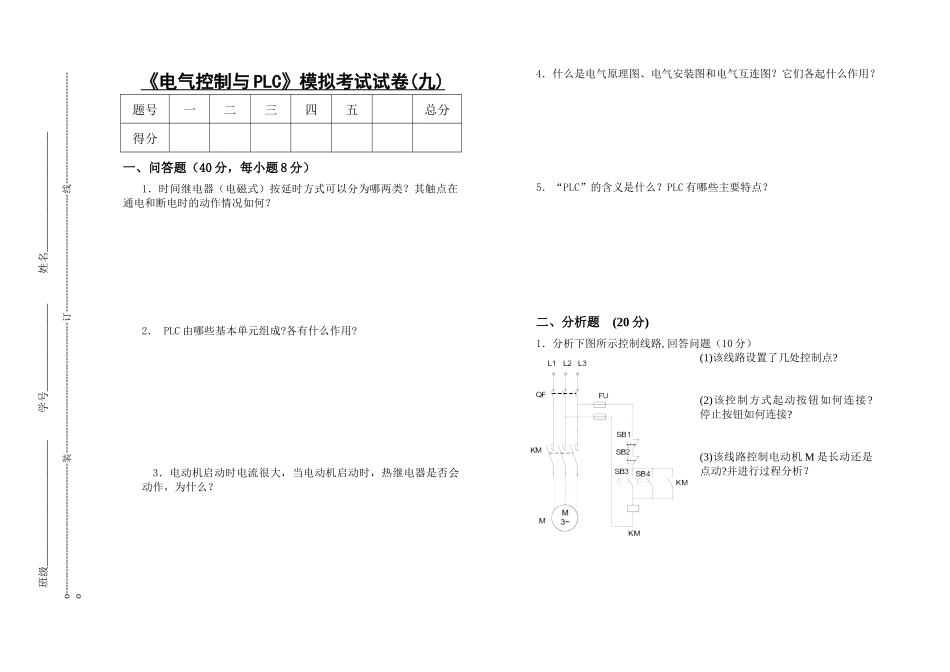

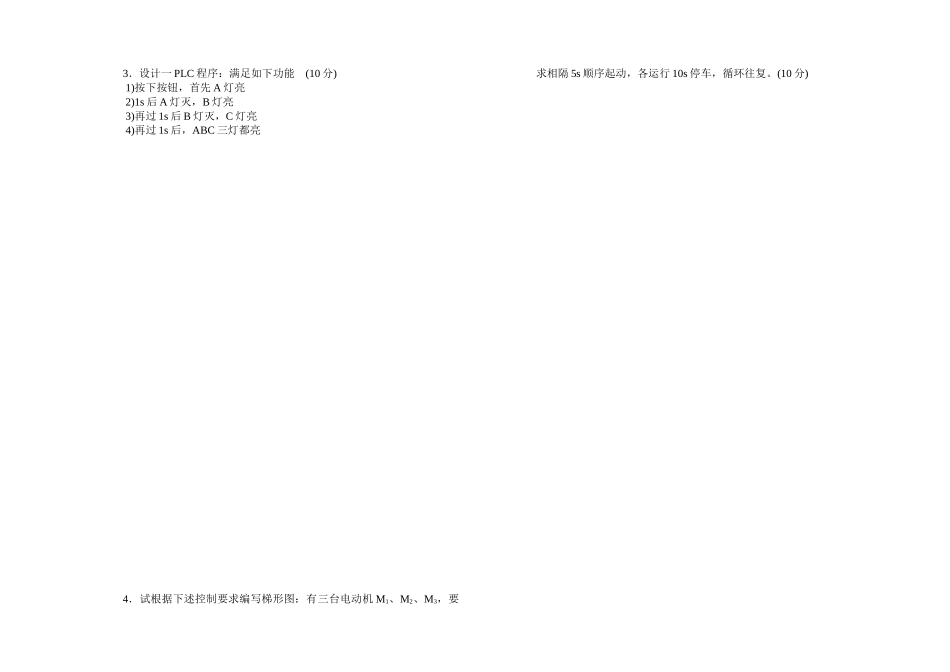

《电气控制与 PLC 》模拟考试试卷 ( 九 ) 题号一二三四五总分得分一、问答题（40 分，每小题 8 分）1．时间继电器（电磁式）按延时方式可以分为哪两类？其触点在通电和断电时的动作情况如何？2． PLC 由哪些基本单元组成?各有什么作用?3．电动机启动时电流很大，当电动机启动时，热继电器是否会动作，为什么？4．什么是电气原理图、电气安装图和电气互连图？它们各起什么作用？5．“PLC”的含义是什么？PLC 有哪些主要特点？二、分析题 (20 分)1．分析下图所示控制线路,回答问题（10 分）(1)该线路设置了几处控制点?(2)该控制方式起动按钮如何连接? 停止按钮如何连接?(3)该线路控制电动机 M 是长动还是点动?并进行过程分析？班级_______________________ 学号________________ 姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o2．将指令表转化为梯形图（10 分）ST X4OR X6OR/ X8OT Y0ST/ X1AN/ Y0OR X7AN/ X2OR/ X5OT Y4三、设计题 (40 分)1．第一台电动机启动后，过一段时间 10s 后，第二台自行启动，能够同时停车。（8 分）要求：画出控制电路、标出各按钮的功能，并简要叙述控制电路的工作原理。2．设计一个控制线路，要求第一台电动机起动 20 秒后，第二台电动机自行起动，运行 10 秒后，第一台电动机停止并同时使第三台电动机自行起动，再运行 20 秒后电动机全部停止。（12 分）要求：画出主电路和控制电路、标出各按钮的功能，并简要叙述控制电路的工作原理。3．设计一 PLC 程序：满足如下功能 (10 分) 1)按下按钮，首先 A 灯亮 2)1s 后 A 灯灭，B 灯亮 3)再过 1s 后 B 灯灭，C 灯亮 4)再过 1s 后，ABC 三灯都亮4．试根据下述控制要求编写梯形图：有三台电动机 M1、M2、M3，要求相隔 5s 顺序起动，各运行 10s 停车，循环往复。(10 分)
