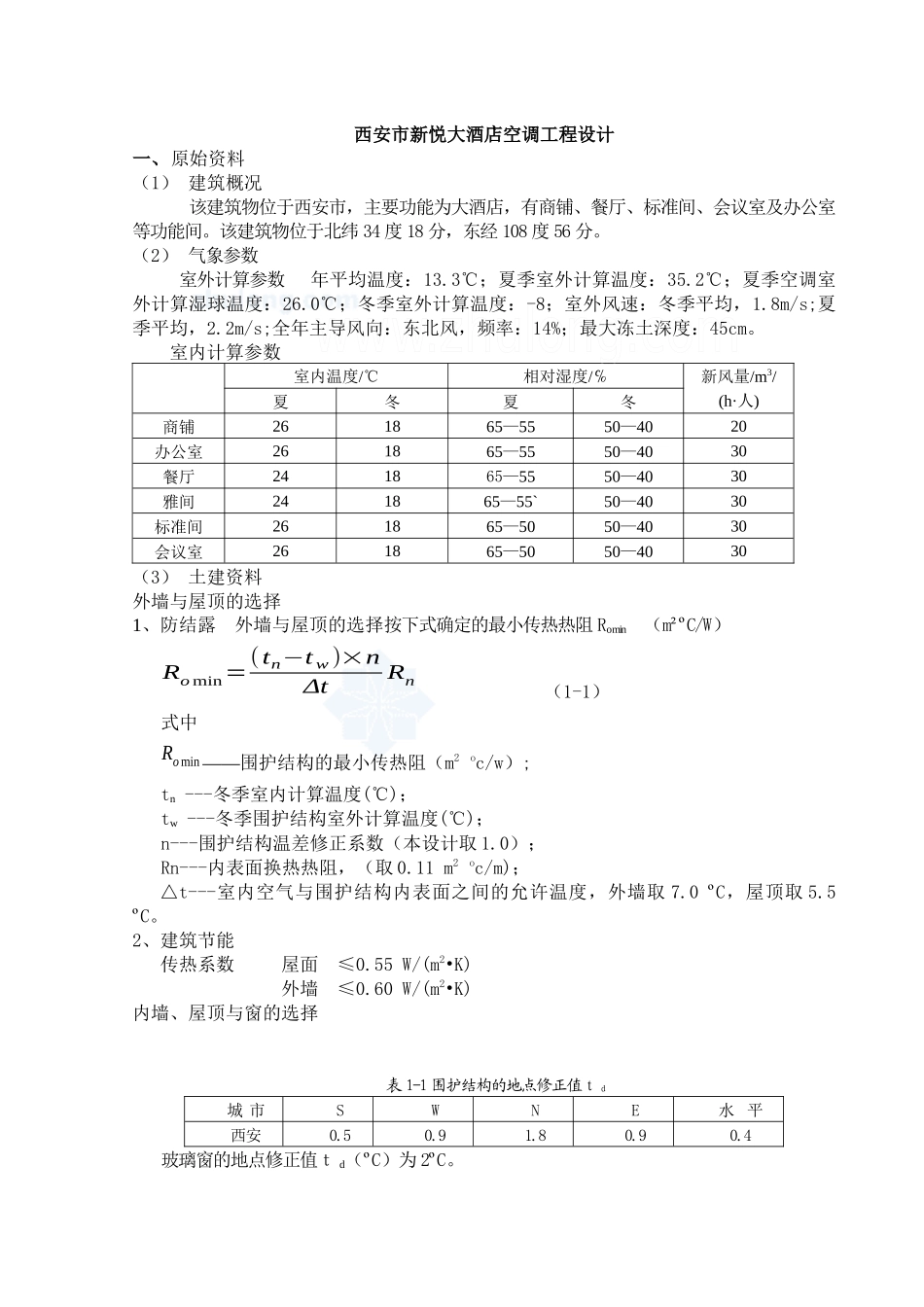

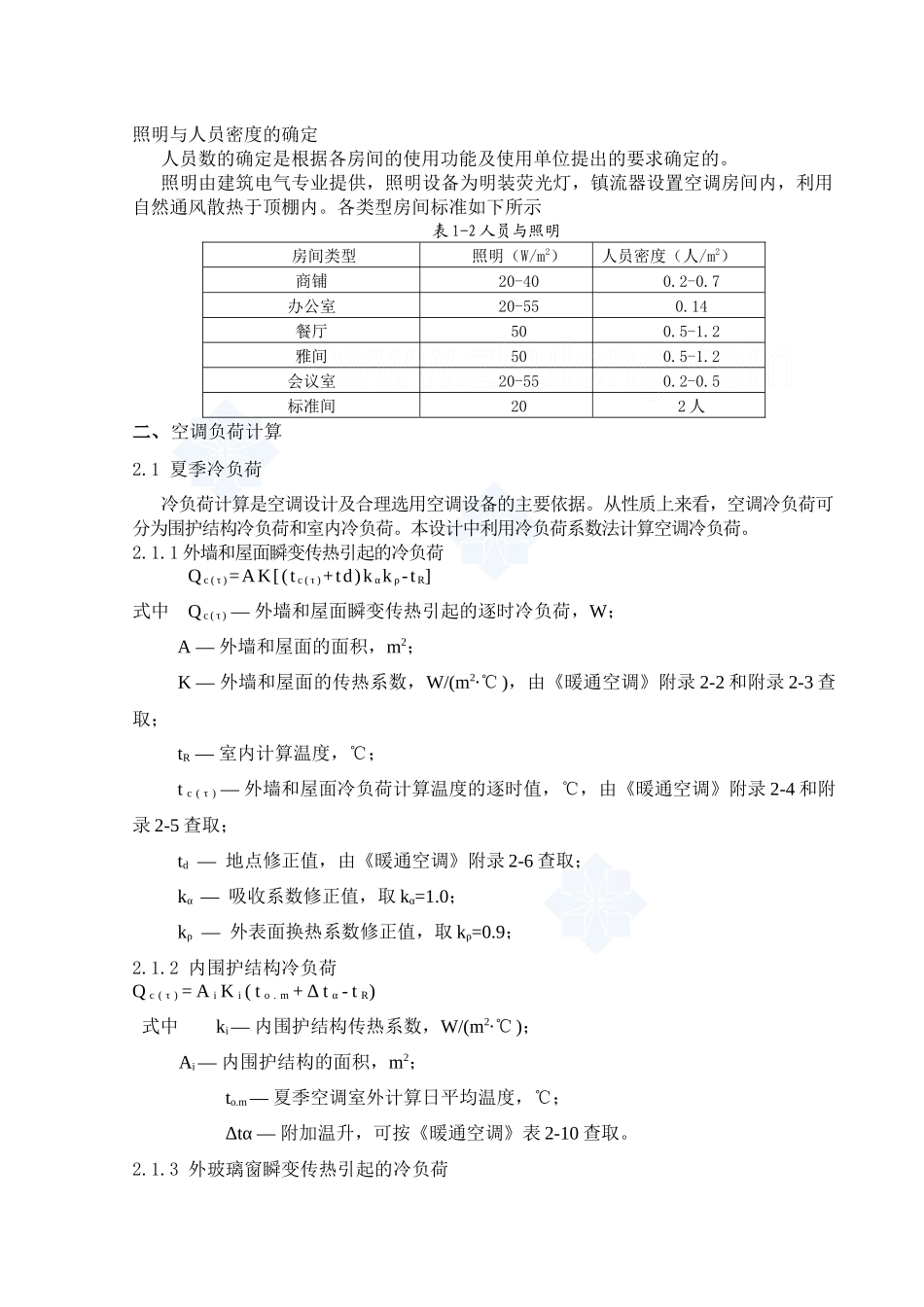

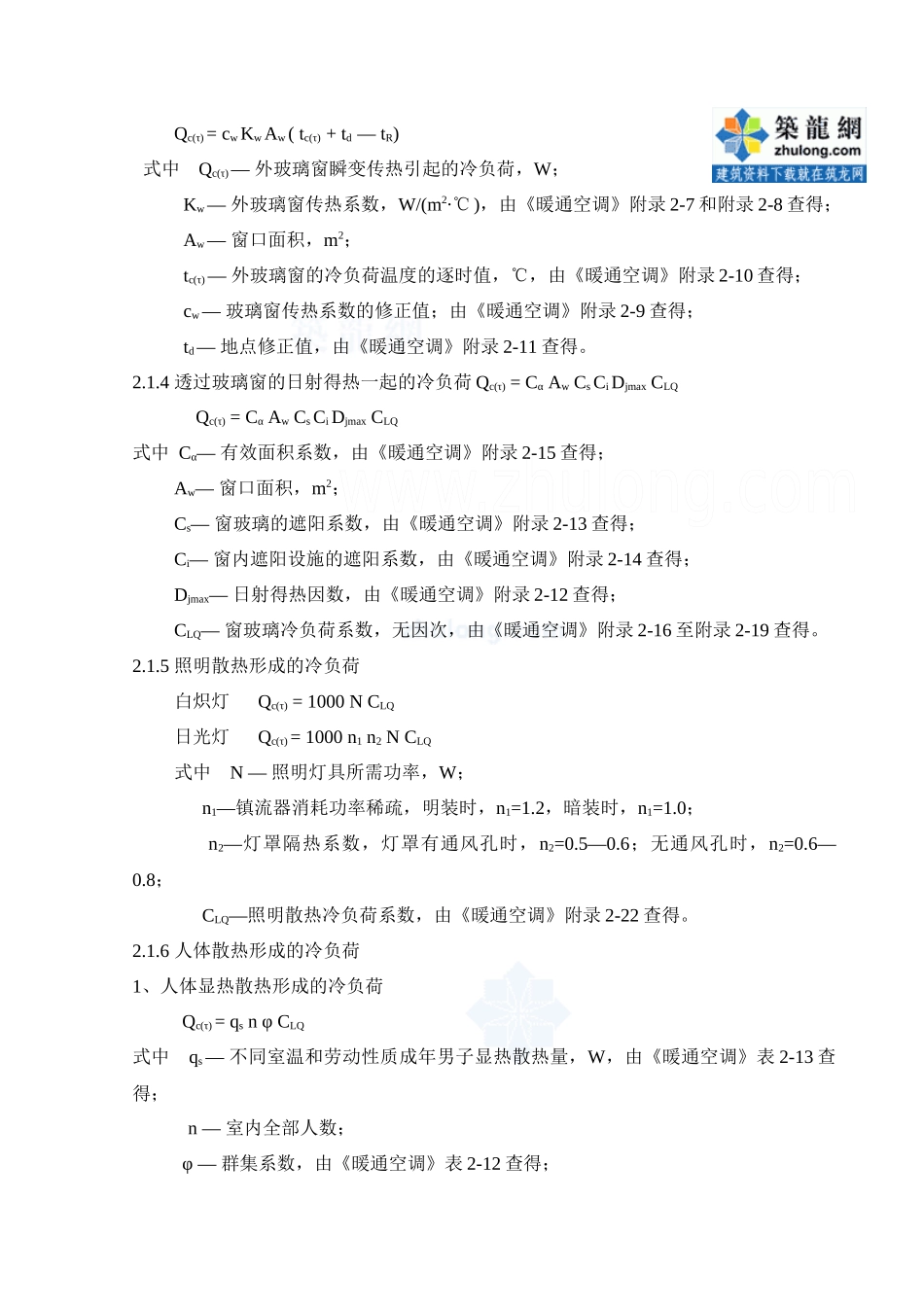

西安市新悦大酒店空调工程设计一、原始资料（1） 建筑概况 该建筑物位于西安市，主要功能为大酒店，有商铺、餐厅、标准间、会议室及办公室等功能间。该建筑物位于北纬 34 度 18 分，东经 108 度 56 分。（2） 气象参数 室外计算参数 年平均温度：13.3℃；夏季室外计算温度：35.2℃；夏季空调室外计算湿球温度：26.0℃；冬季室外计算温度：-8；室外风速：冬季平均，1.8m/s;夏季平均，2.2m/s;全年主导风向：东北风，频率：14%；最大冻土深度：45cm。室内计算参数 室内温度/℃相对湿度/℅新风量/m3/(h·人)夏冬夏冬商铺261865—5550—4020办公室261865—5550—4030餐厅241865—5550—4030雅间241865—55`50—4030标准间261865—5050—4030会议室261865—5050—4030（3） 土建资料外墙与屋顶的选择1、防结露 外墙与屋顶的选择按下式确定的最小传热热阻 Ro min （m²ºC/W）Ro min=(tn−t w)×nΔtRn （1-1）式中Romin ——围护结构的最小传热阻（m2 oc/w）;tn ---冬季室内计算温度(℃)；tw ---冬季围护结构室外计算温度(℃)；n---围护结构温差修正系数（本设计取 1.0）；Rn---内表面换热热阻，（取 0.11 m2 oc/m)；△t---室内空气与围护结构内表面之间的允许温度，外墙取 7.0 ºC，屋顶取 5.5 ºC。2、建筑节能 传热系数 屋面 ≤0.55 W/(m2•K) 外墙 ≤0.60 W/(m2•K)内墙、屋顶与窗的选择表 1-1 围护结构的地点修正值ｔ d城 市SWNE水 平西安0.50.91.80.90.4玻璃窗的地点修正值ｔ d（ºC）为 2ºC。照明与人员密度的确定人员数的确定是根据各房间的使用功能及使用单位提出的要求确定的。 照明由建筑电气专业提供，照明设备为明装荧光灯，镇流器设置空调房间内，利用自然通风散热于顶棚内。各类型房间标准如下所示表 1-2 人员与照明房间类型照明（W/m2）人员密度（人/m2）商铺20-400.2-0.7办公室20-550.14餐厅500.5-1.2雅间500.5-1.2会议室20-550.2-0.5标准间202 人二、空调负荷计算2.1 夏季冷负荷 冷负荷计算是空调设计及合理选用空调设备的主要依据。从性质上来看，空调冷负荷可分为围护结构冷负荷和室内冷负荷。本设计中利用冷负荷系数法计算空调冷负荷。2.1.1 外墙和屋面瞬变传热引起的冷负荷Q c ( τ )=AK[(t c ( τ )+td)k αk ρ-t R] 式中 Q c ( τ ) — 外墙和屋面瞬变传热引起的逐时冷负荷，W； A — 外墙和屋面的面积，m2； K — 外墙和屋面的传热系数，W/...
