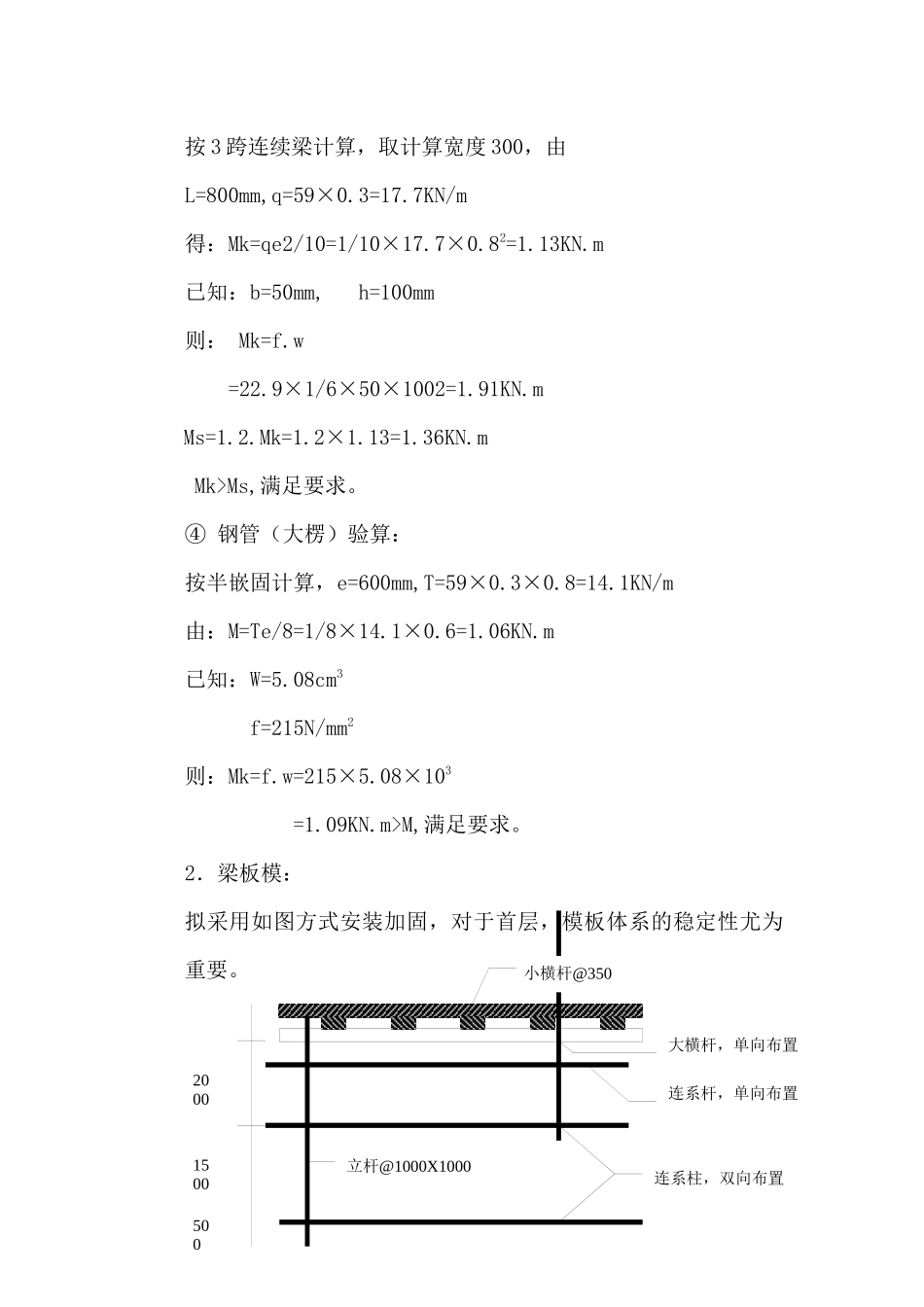

XXXX 项目模板工程模板设计方案一、工程概况：XXXX 项目系厦门市 XXXX 房地产开发有限公司新开发小区，位于嘉园路南侧、华荣路东侧，其南面与永昌针织有限公司、显鸿食品有限公司厂房毗邻，教学楼北侧紧壤怡景花园商住楼；小区由十 六 栋 六 层 半 框 架 商 住 楼 以 及 变 电 所 等 组 成 ， 总 建 筑 面 积87597.61m2，小区户外尚设有休闲绿化区、儿童活动场地、羽毛球场 以 及 商 场 居 委 会 、 物 业 管 理 等 服 务 设 施 ， 小 区 绿 化 面 积23000m2，绿化率 40%以上；小区道路畅通，并设有地下室，首层架高停车场。二、模板设计方案：根据质量计划，本工程为创优工程，模板安装质量的高低直接影响本工程的创优计划。因此如何抓好工程质量，特别是模板工程的质量，成为项目经理部质量工作的重点。本工程的模板拟采用胶合板（1830×915×18）作板模，木枋（50×100），钢管（φ48×3.5）加固的方法。1．柱模：拟采用如图方式进行加固，特别要保证木枋压板缝，防止漏浆。① 荷载集成：根据 F1=0.22γρ1 ρ2 ν12F2=Υh已知：Υ=24FN/m3 t0=200/25+15=5h V=5m/h H=5m β1=β2=1.0 则：F1=0.22×24×5×1.0×1.0×√5=59KN/m2 F2=24×5=120KN/m2 取 F=F1=59KN/m2② 面板验算：按工跨连续板计算，取 1000 宽板带，由最不利柱宽 60°，得：Mk=qe2/8=1/8×59×0.32=0.66KN.m根据：Mk=f.w f=22.9N/mm2 b=1000mm h=18mmMk=22.9×1000×182×1/6=1.29KN.mMs=1.2.Mf=1.2×0.66=0.79KN.m则：Mk>Ms 满足要求。③ 木枋（小楞）验算：按 3 跨连续梁计算，取计算宽度 300，由L=800mm,q=59×0.3=17.7KN/m得：Mk=qe2/10=1/10×17.7×0.82=1.13KN.m已知：b=50mm, h=100mm则： Mk=f.w=22.9×1/6×50×1002=1.91KN.mMs=1.2.Mk=1.2×1.13=1.36KN.m Mk>Ms,满足要求。④ 钢管（大楞）验算：按半嵌固计算，e=600mm,T=59×0.3×0.8=14.1KN/m由：M=Te/8=1/8×14.1×0.6=1.06KN.m已知：W=5.08cm3 f=215N/mm2则：Mk=f.w=215×5.08×103 =1.09KN.m>M,满足要求。2．梁板模：拟采用如图方式安装加固，对于首层，模板体系的稳定性尤为重要。连系柱，双向布置大横杆，单向布置连系杆，单向布置立杆@1000X1000小横杆@35015002000500① 荷载汇成：由：新浇钢砼结构：25×0.05=12.5KN/m2 模板体系： 0.5KN/m2 施工荷载： 2.5KN/m2即：计：15.5KN/m2② 板模验算：取 1000 宽板带计...
