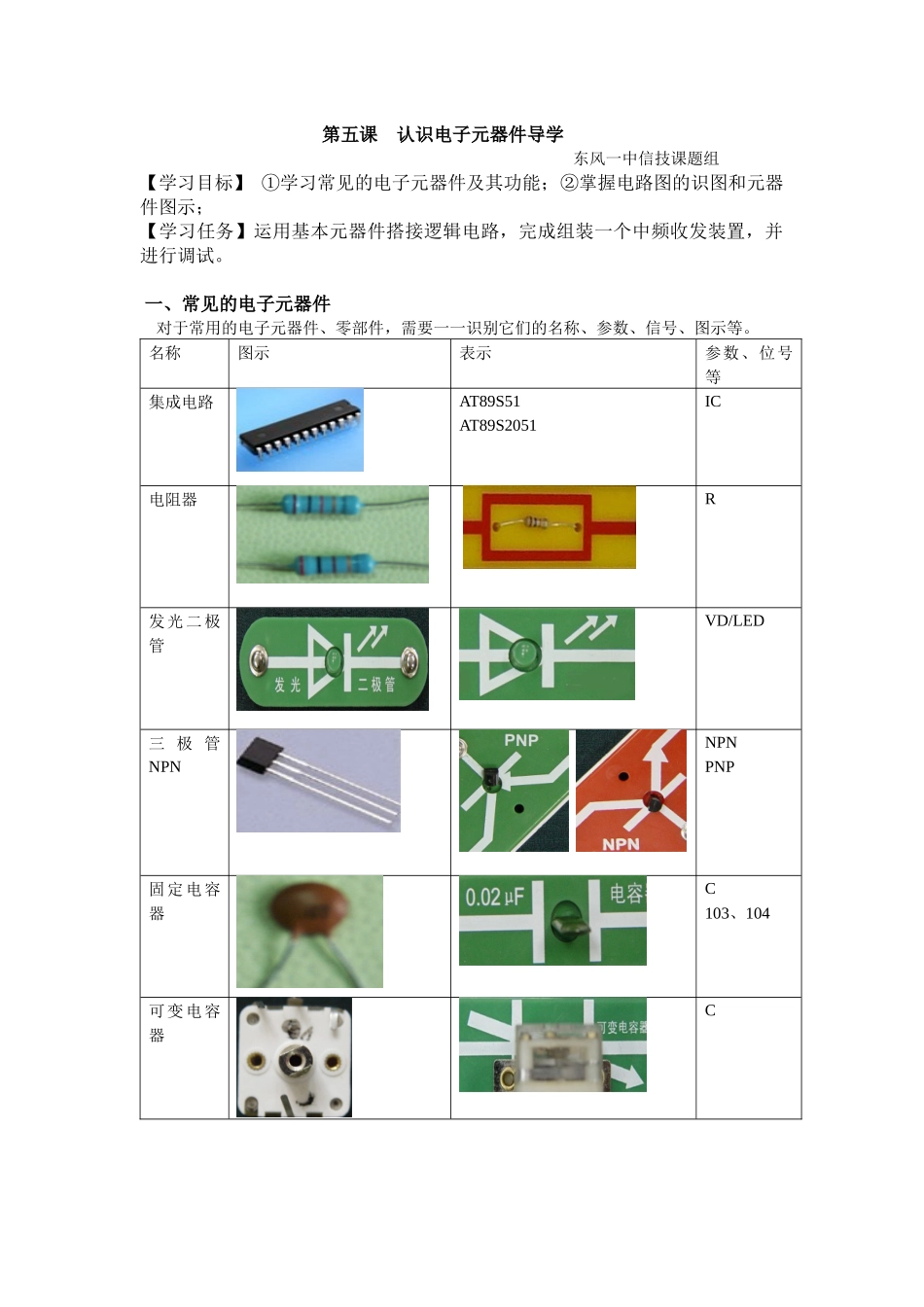

第五课 认识电子元器件导学东风一中信技课题组【学习目标】 ①学习常见的电子元器件及其功能；②掌握电路图的识图和元器件图示；【学习任务】运用基本元器件搭接逻辑电路，完成组装一个中频收发装置，并进行调试。 一、常见的电子元器件对于常用的电子元器件、零部件，需要一一识别它们的名称、参数、信号、图示等。名称图示表示参数、位号等集成电路AT89S51AT89S2051IC电阻器 R发光二极管VD/LED三 极 管NPN NPNPNP固定电容器C103、104可变电容器C电解电容器C可调电感器L天线线圈L电位器电动机motor电动机齿轮箱E学生完成填表。二、对照实物，找出对应的元器件，放在塑料框指定位置，两个小组相互检查。三、 印刷电路图的识图四、认识逻辑门电路 __ __ 设计开锁组合电路 Y1 =AB + A B C _ _ Y2=AB + A B 五、组装与焊接技术(略)
