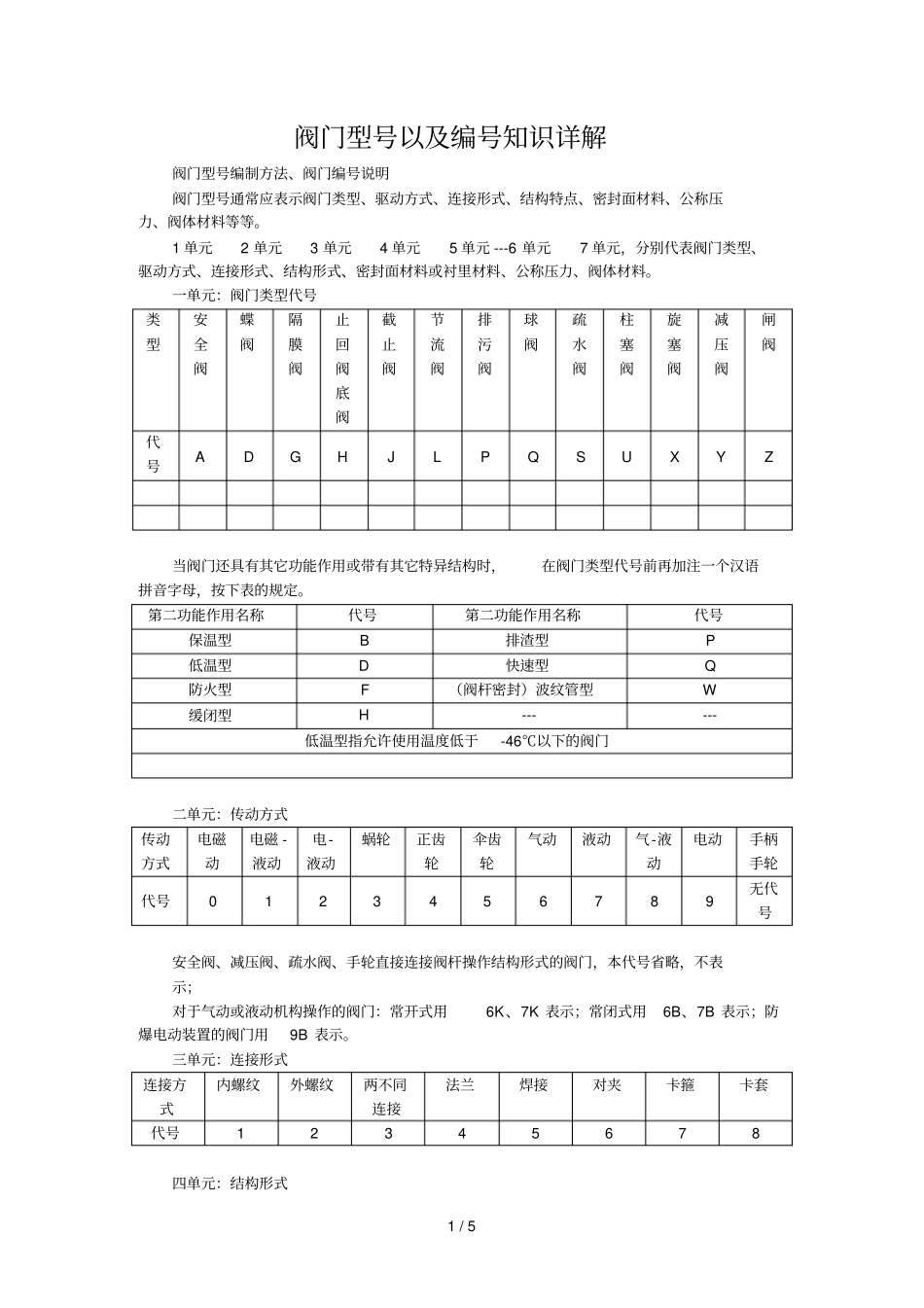

1 / 5 阀门型号以及编号知识详解阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等等。1 单元2 单元3 单元4 单元5 单元 ---6 单元7 单元，分别代表阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料、公称压力、阀体材料。一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z 当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。第二功能作用名称代号第二功能作用名称代号保温型B 排渣型P 低温型D 快速型Q 防火型F （阀杆密封）波纹管型W 缓闭型H --- --- 低温型指允许使用温度低于-46℃以下的阀门二单元：传动方式传动方式电磁动电磁 -液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K 表示；常闭式用6B、7B 表示；防爆电动装置的阀门用9B 表示。三单元：连接形式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号1 2 3 4 5 6 7 8 四单元：结构形式2 / 5 阀门结构形式用阿拉伯数字表示，按下表规定。闸阀结构形式代号：结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0 刚性闸板单闸板1 双闸板2 平行式闸板单闸板3 双闸板4 非阀杆升降式（暗杆）楔式闸板单闸板5 双闸板6 平行式闸板单闸板7 双闸板8 截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道1 阀瓣平衡式直通流道6 Z 型流道2 角式流道7 三通流道3 角式流道4 直流流道5 球阀结构形式代号结构形式代号结构形式代号浮动球直通流道1 固定球直通流道7 Y 型三通流道2 四通流道6 L 型三通流道4 T 型三通流道8 T 型三通流道5 L 型三通流道9 半球直通0 蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0 非密封型单偏心5 中心垂直板1 中心垂直板6 双偏心2 双偏心7 三偏心3 三偏心8 连杆机构4 连杆机构9 隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道1 直通流道6 直流流道5 Y 型角式流道8 3 / 5 旋塞阀结构形式代号结构形...
