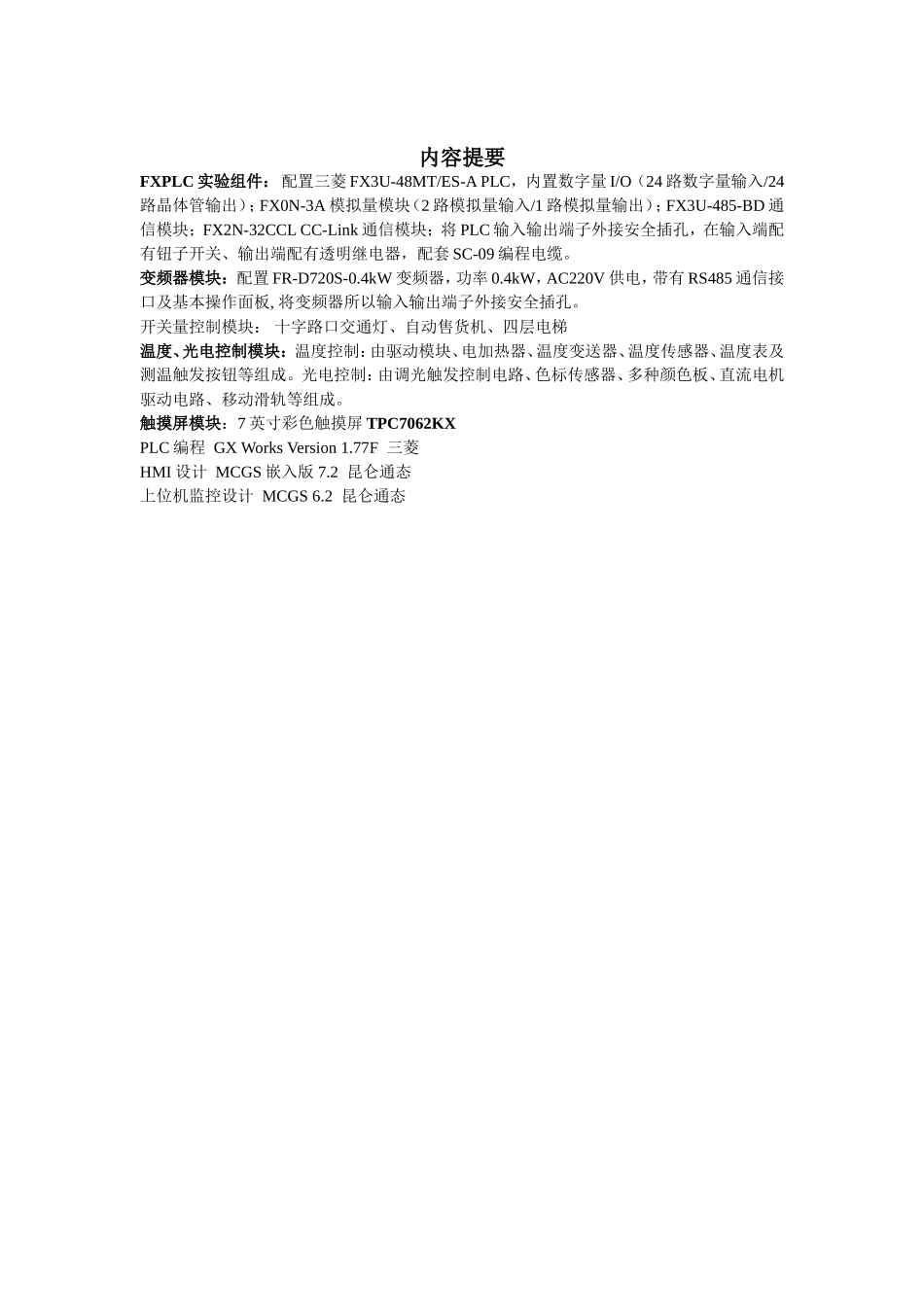

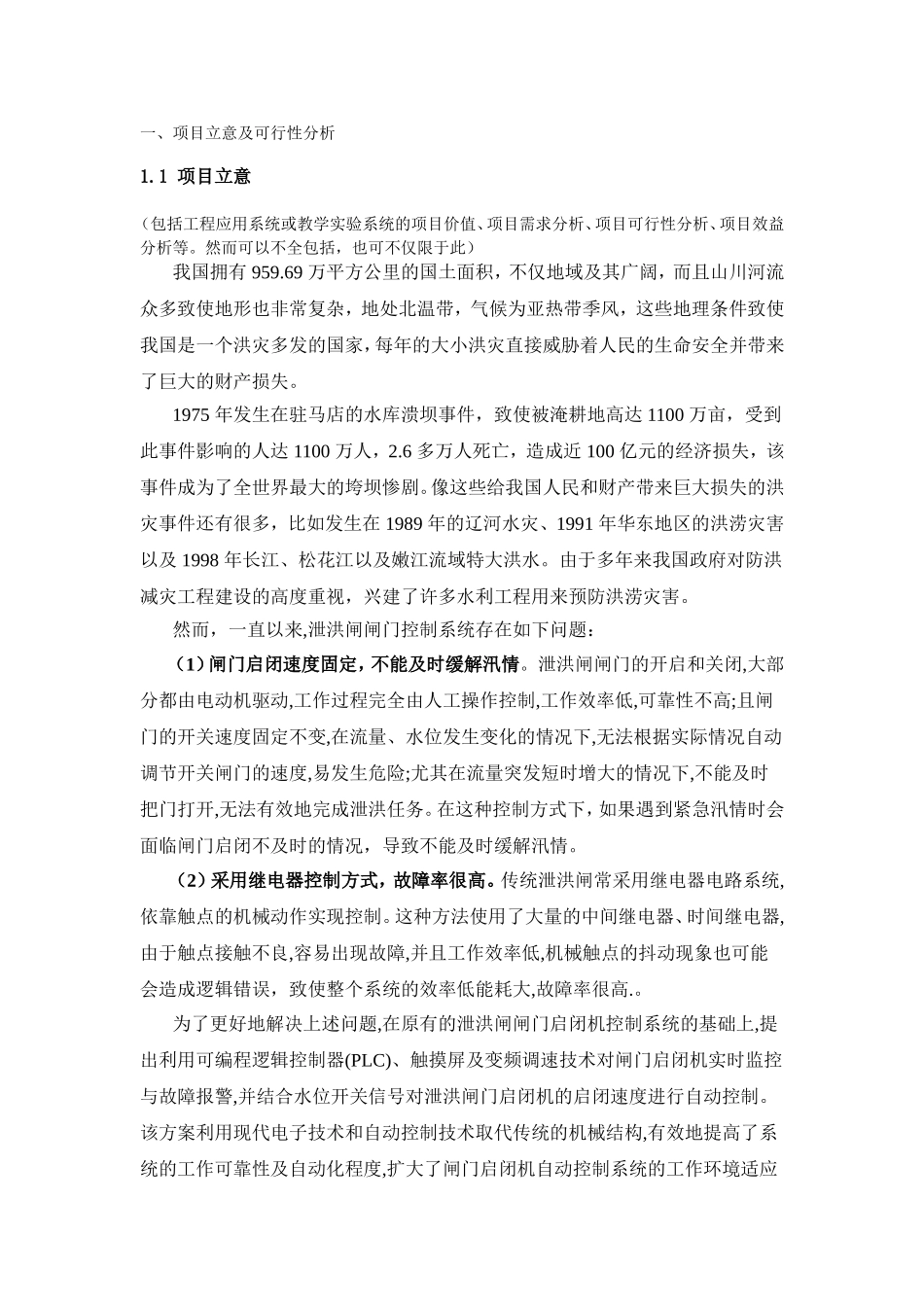

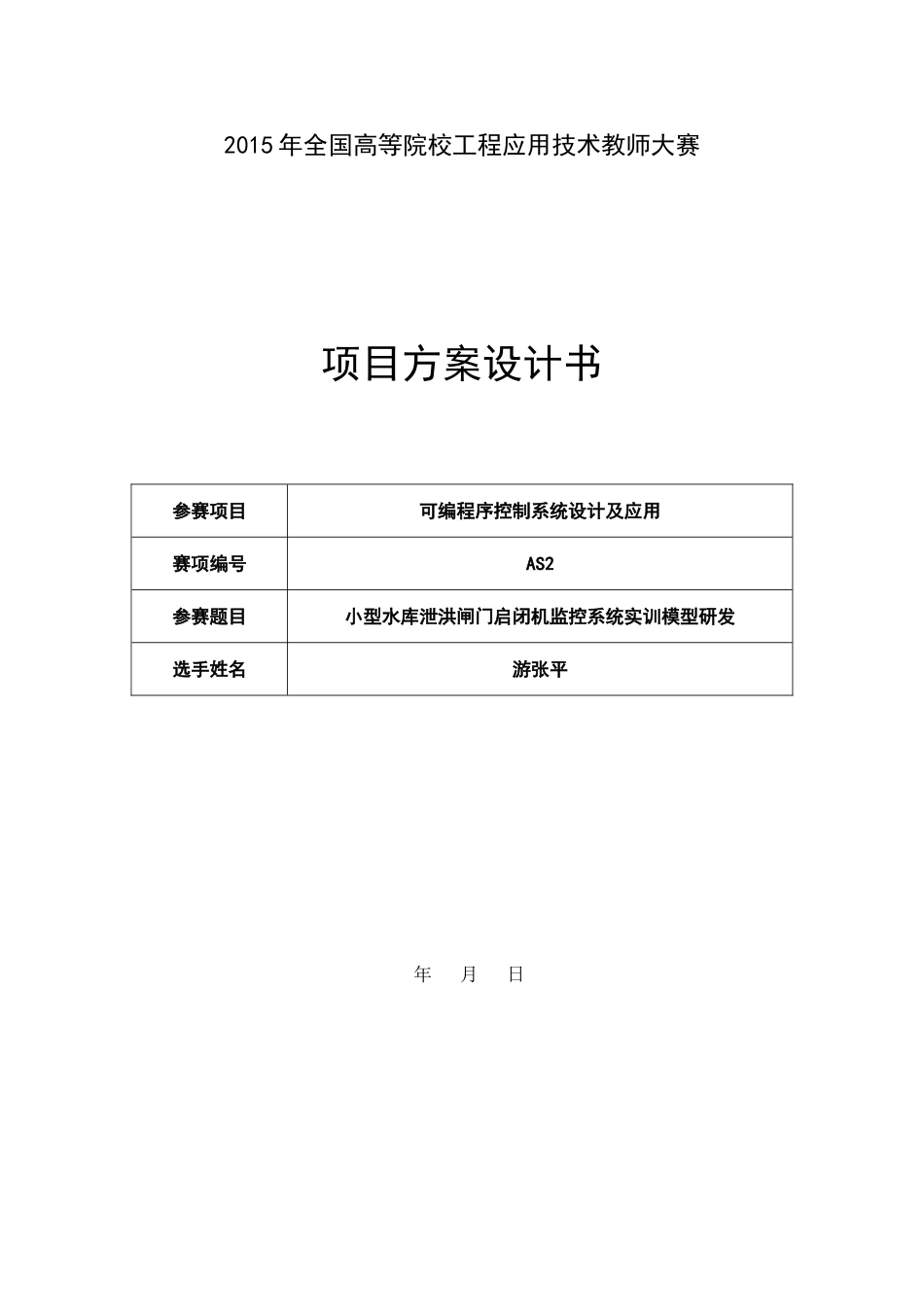

2015 年全国高等院校工程应用技术教师大赛项目方案设计书参赛项目可编程序控制系统设计及应用赛项编号AS2参赛题目小型水库泄洪闸门启闭机监控系统实训模型研发选手姓名游张平 年 月 日内容提要FXPLC 实验组件： 配置三菱 FX3U-48MT/ES-A PLC，内置数字量 I/O（24 路数字量输入/24路晶体管输出）；FX0N-3A 模拟量模块（2 路模拟量输入/1 路模拟量输出）；FX3U-485-BD 通信模块；FX2N-32CCL CC-Link 通信模块；将 PLC 输入输出端子外接安全插孔，在输入端配有钮子开关、输出端配有透明继电器，配套 SC-09 编程电缆。变频器模块： 配置 FR-D720S-0.4kW 变频器，功率 0.4kW，AC220V 供电，带有 RS485 通信接口及基本操作面板, 将变频器所以输入输出端子外接安全插孔。开关量控制模块： 十字路口交通灯、自动售货机、四层电梯温度、光电控制模块： 温度控制：由驱动模块、电加热器、温度变送器、温度传感器、温度表及测温触发按钮等组成。 光电控制：由调光触发控制电路、色标传感器、多种颜色板、直流电机驱动电路、移动滑轨等组成。触摸屏模块：7 英寸彩色触摸屏 TPC7062KX PLC 编程 GX Works Version 1.77F 三菱 HMI 设计 MCGS 嵌入版 7.2 昆仑通态 上位机监控设计 MCGS 6.2 昆仑通态 一、项目立意及可行性分析 1.1 项目立意（包括工程应用系统或教学实验系统的项目价值、项目需求分析、项目可行性分析、项目效益分析等。然而可以不全包括，也可不仅限于此） 我国拥有 959.69 万平方公里的国土面积，不仅地域及其广阔，而且山川河流众多致使地形也非常复杂，地处北温带，气候为亚热带季风，这些地理条件致使我国是一个洪灾多发的国家，每年的大小洪灾直接威胁着人民的生命安全并带来了巨大的财产损失。1975 年发生在驻马店的水库溃坝事件，致使被淹耕地高达 1100 万亩，受到此事件影响的人达 1100 万人，2.6 多万人死亡，造成近 100 亿元的经济损失，该事件成为了全世界最大的垮坝惨剧。像这些给我国人民和财产带来巨大损失的洪灾事件还有很多，比如发生在 1989 年的辽河水灾、1991 年华东地区的洪涝灾害以及 1998 年长江、松花江以及嫩江流域特大洪水。由于多年来我国政府对防洪减灾工程建设的高度重视，兴建了许多水利工程用来预防洪涝灾害。然而，一直以来,泄洪闸闸门控制系统存在如下问题：（1）闸门启闭速度固定，不能及时缓解汛情。 泄洪闸闸门的开启和关闭,大部分都由...
