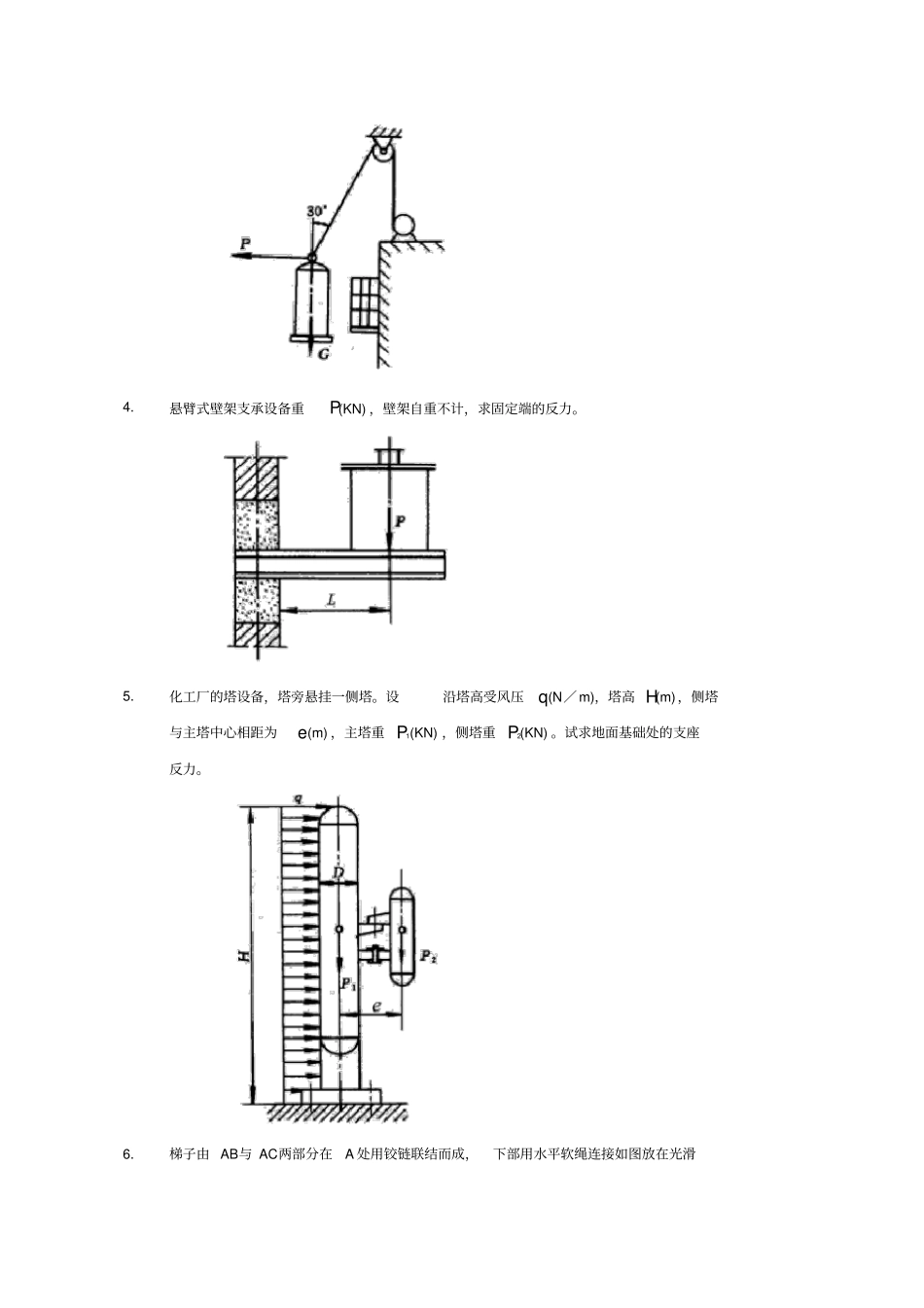

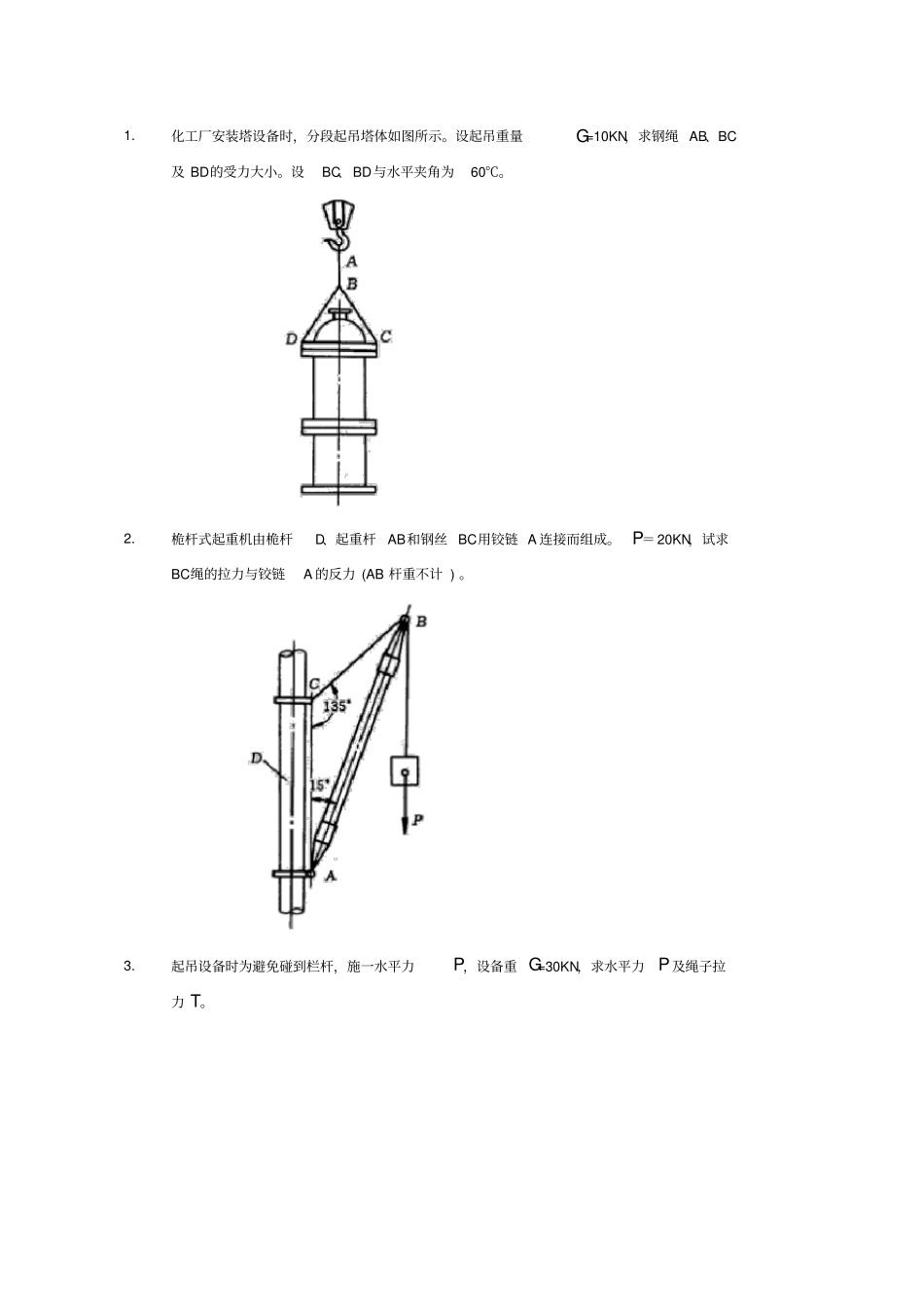

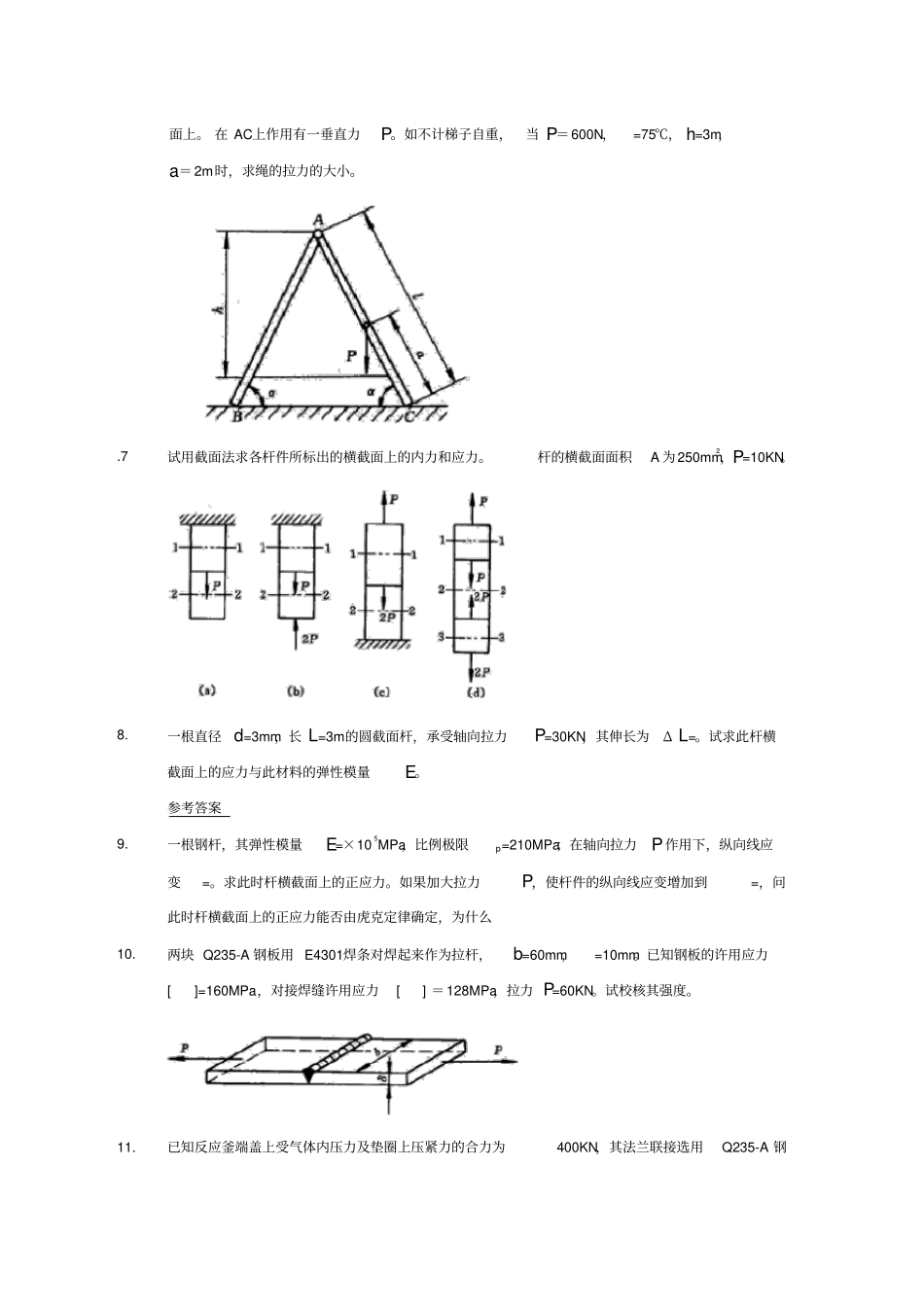

1.化工厂安装塔设备时,分段起吊塔体如图所示。设起吊重量G=10KN,求钢绳 AB、BC及 BD的受力大小。设BC、BD与水平夹角为60℃。2.桅杆式起重机由桅杆D、起重杆AB和钢丝 BC用铰链 A 连接而组成。 P=20KN,试求BC绳的拉力与铰链A 的反力 (AB 杆重不计 ) 。3.起吊设备时为避免碰到栏杆,施一水平力P,设备重 G=30KN,求水平力 P及绳子拉力 T。4.悬臂式壁架支承设备重P(KN) ,壁架自重不计,求固定端的反力。5.化工厂的塔设备,塔旁悬挂一侧塔。设沿塔高受风压q(N/m),塔高 H(m),侧塔与主塔中心相距为e(m) ,主塔重 P1(KN) ,侧塔重 P2(KN) 。试求地面基础处的支座反力。6.梯子由 AB与 AC两部分在A 处用铰链联结而成,下部用水平软绳连接如图放在光滑面上。 在 AC上作用有一垂直力P。如不计梯子自重,当 P=600N,=75℃, h=3m,a=2m时,求绳的拉力的大小。.7试用截面法求各杆件所标出的横截面上的内力和应力。杆的横截面面积A 为250mm2,P=10KN。8.一根直径 d=3mm,长 L=3m的圆截面杆,承受轴向拉力P=30KN,其伸长为Δ L=。试求此杆横截面上的应力与此材料的弹性模量E。参考答案9.一根钢杆,其弹性模量E=×105MPa,比例极限p=210MPa;在轴向拉力P作用下,纵向线应变=。求此时杆横截面上的正应力。如果加大拉力P,使杆件的纵向线应变增加到=,问此时杆横截面上的正应力能否由虎克定律确定,为什么10.两块 Q235-A 钢板用 E4301焊条对焊起来作为拉杆,b=60mm,=10mm。已知钢板的许用应力[]=160MPa,对接焊缝许用应力[] =128MPa,拉力 P=60KN。试校核其强度。11.已知反应釜端盖上受气体内压力及垫圈上压紧力的合力为400KN,其法兰联接选用Q235-A 钢制 M24的螺栓,螺栓的许用应力[]=54MPa,由螺纹标准查出M24螺栓的根径 d=,试计算需要多少个螺栓( 螺栓是沿圆周均匀分布,螺栓数应取4的倍数 ) 。12.简易支架可简化为图示的铰接三角形支架ABC。AB为圆钢杆,许用应力[]=140MPa;BC为方木杆,许用应力[]=50MPa。若载荷 P=40KN,试求两杆的横截面尺寸。13.某设备的油缸,缸内工作压力P=2MPa,油缸内径D=75mm,活塞杆直径d=18mm,已知活塞杆的 []=50MPa,试校核活塞杆的强度。参考答案1-13 .解:横截面上的应力:MPa因为:MPa,所以该活塞杆的强度不够。14.一卧式容器,支承在支座A 和 B 上,容器总重G=500KN,作用于中点,两支座A、B 的垫板之截面均为长方形,边长a: b 为1:4 ,若支座下的基础的许...
