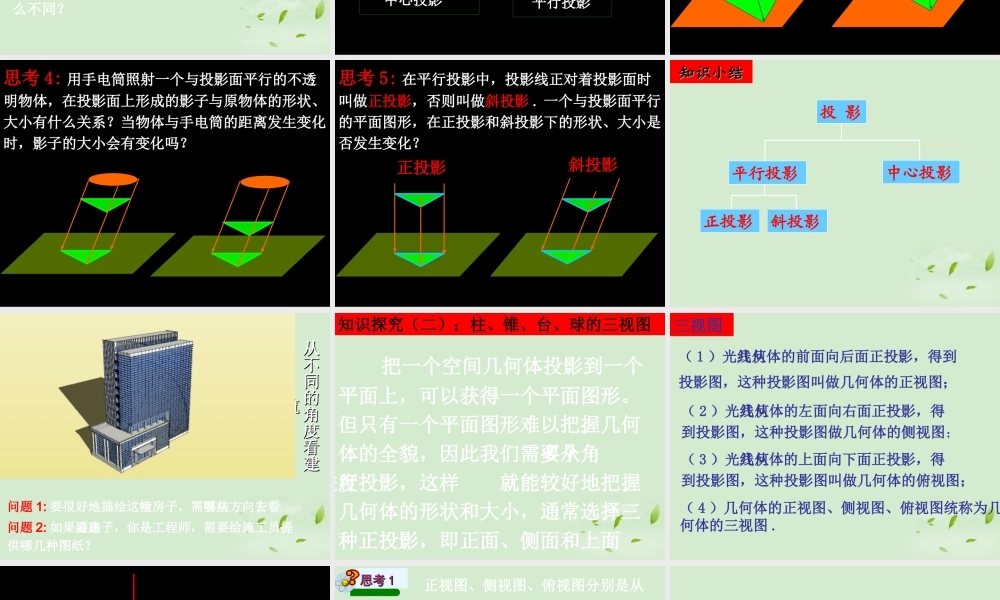

汽车设计图纸 横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。题西林壁 苏轼 这首诗正是诗人从不同方向观察同一物体看到了不这首诗正是诗人从不同方向观察同一物体看到了不同的景观的结果同的景观的结果 .. 我们这节课也学着去用诗人的眼光去我们这节课也学着去用诗人的眼光去从不同方向观察同一物体，看看我们会有哪些新发现从不同方向观察同一物体，看看我们会有哪些新发现？？ 知识探究（一）：中心投影与平行投影 光是直线传播的 , 一个不透明物体在光的照射下 , 在物体后面的屏幕上会留下这个物体的影子 , 这种现象叫做投影。其中的光线叫做投影线，留下物体影子的屏幕叫做投影面 .思考 1: 不同的光源发出的光线是有差异的 , 请问灯泡发出的光线与手电筒发出的光线有什么不同？ 思考 2: 我们把光由一点向外散射形成的投影叫做中心投影，把在一束平行光线照射下形成的投影叫做平行投影，那么用灯泡照射物体和用手电筒照射物体形成的投影分别是哪种投影？ 中心投影平行投影 思考 3: 用灯泡照射一个与投影面平行的不透明物体 , 在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与灯泡的距离发生变化时，影子的大小会有什么不同？ 思考 4: 用手电筒照射一个与投影面平行的不透明物体，在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与手电筒的距离发生变化时，影子的大小会有变化吗？ 思考 5: 在平行投影中，投影线正对着投影面时叫做正投影，否则叫做斜投影 . 一个与投影面平行的平面图形，在正投影和斜投影下的形状、大小是否发生变化？正投影斜投影 知识小结知识小结投 影平行投影中心投影正投影斜投影 从不同的角度看建从不同的角度看建筑筑问题 1: 要很好地描绘这幢房子，需要从哪些方向去看？问题 2: 如果要建造房子，你是工程师，需要给施工员提供哪几种图纸？ 知识探究（二）：柱、锥、台、球的三视图 把一个空间几何体投影到一个平面上，可以获得一个平面图形。但只有一个平面图形难以把握几何体的全貌，因此我们需要从多个角度进行投影，这样就能较好地把握几何体的形状和大小，通常选择三种正投影，即正面、侧面和上面 （ 1 ）光线从几何体的前面向后面正投影，得到投影图，这种投影图叫做几何体的正视图； （ 2 ）光线从几何体的左面向右面正投影，得到投影图，这种投影图做几何体的侧视图；（ 3 ）光线从几何体的上面向下面正投...
