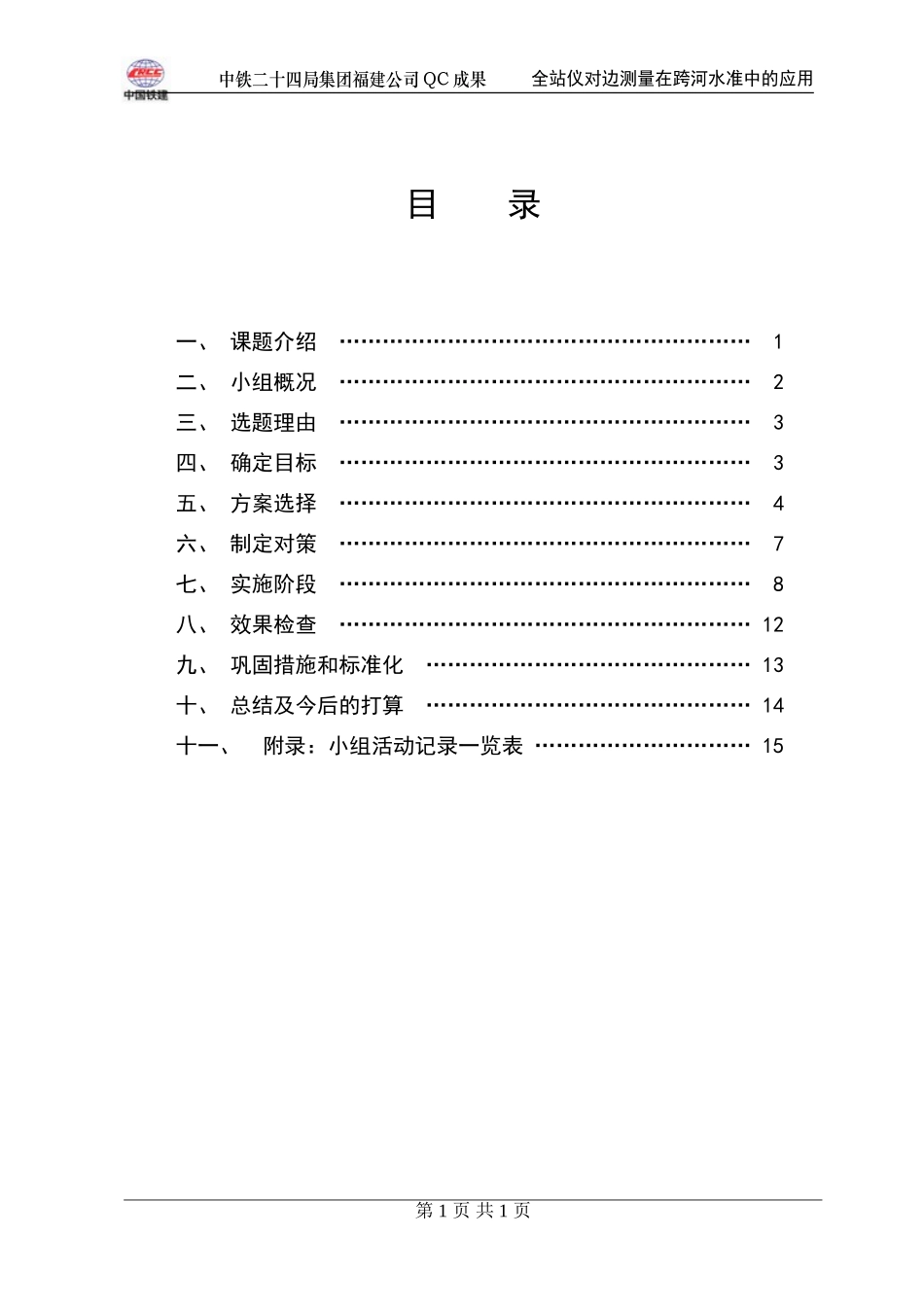

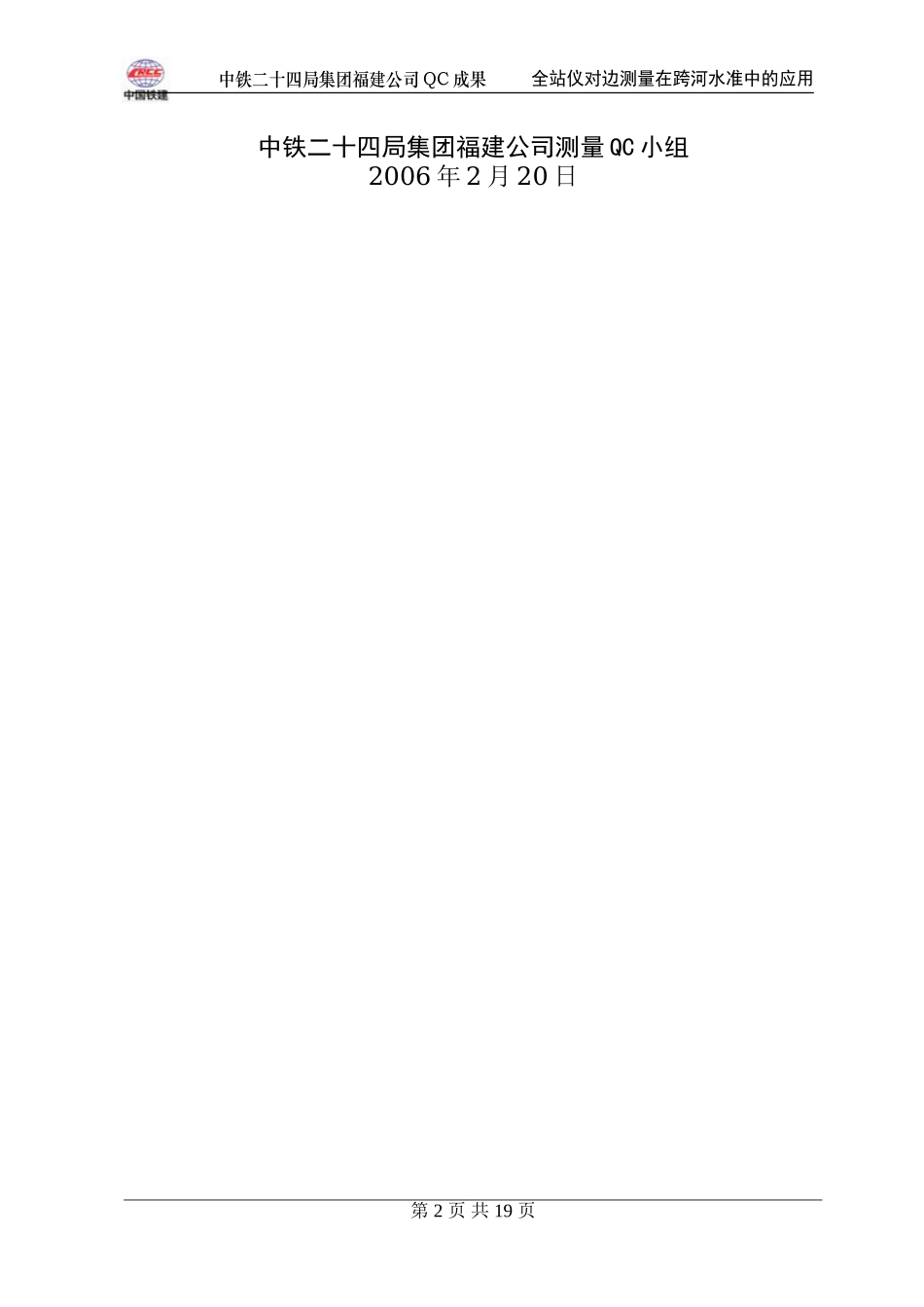

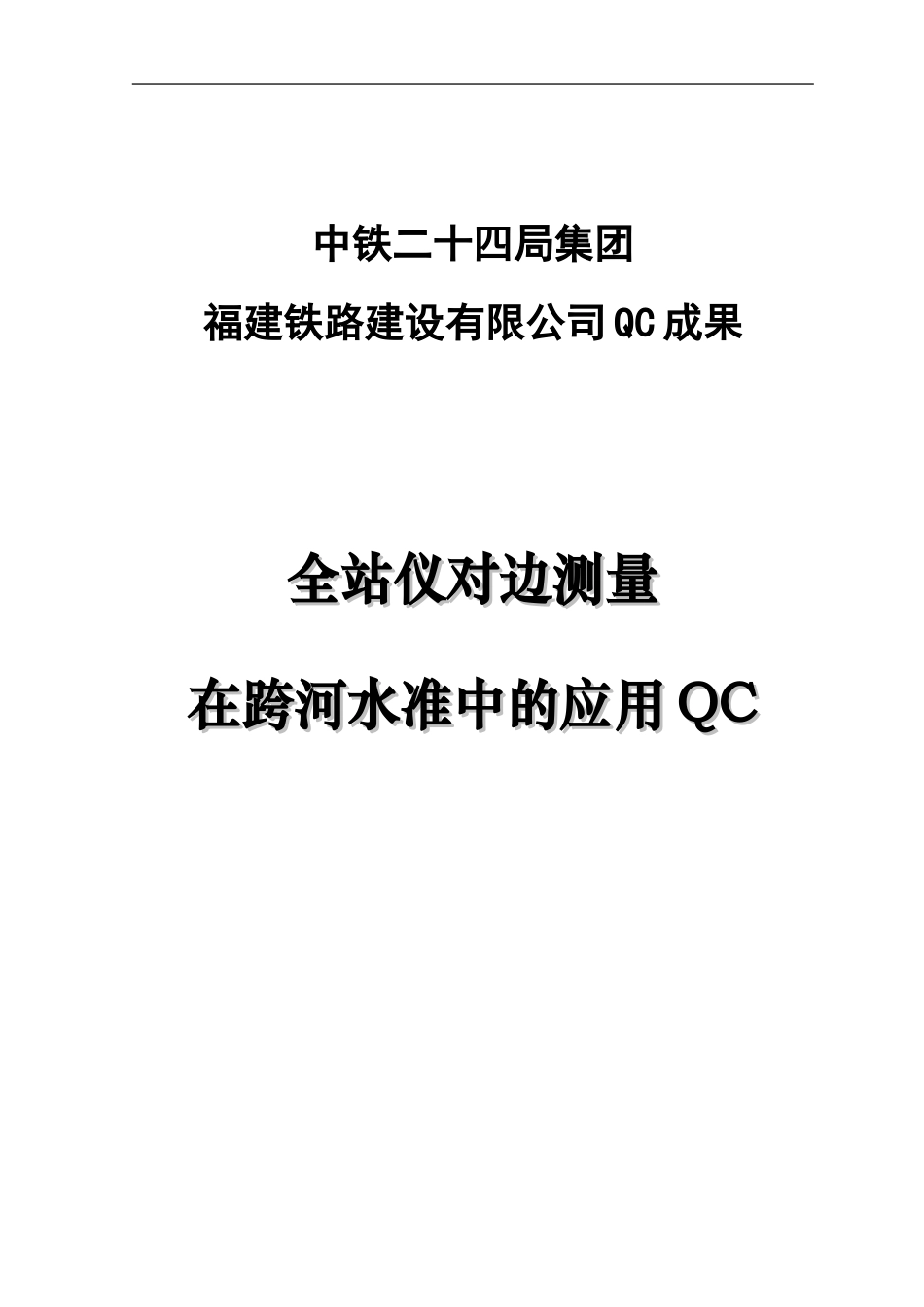

中铁二十四局集团福建铁路建设有限公司 QC 成果全站仪对边测量全站仪对边测量在跨河水准中的应用在跨河水准中的应用 QCQC中铁二十四局集团福建公司 QC 成果 全站仪对边测量在跨河水准中的应用中铁二十四局集团福建公司测量 QC 小组2006 年 2 月 20 日第 2 页 共 19 页中铁二十四局集团福建公司 QC 成果 全站仪对边测量在跨河水准中的应用目 录一、 课题介绍 ………………………………………………… 1二、 小组概况 ………………………………………………… 2三、 选题理由 ………………………………………………… 3四、 确定目标 ………………………………………………… 3五、 方案选择 ………………………………………………… 4六、 制定对策 ………………………………………………… 7七、 实施阶段 ………………………………………………… 8八、 效果检查 ………………………………………………… 12九、 巩固措施和标准化 ……………………………………… 13十、 总结及今后的打算 ……………………………………… 14十一、附录:小组活动记录一览表 ………………………… 15第 1 页 共 1 页中铁二十四局集团福建公司 QC 成果 全站仪对边测量在跨河水准中的应用一、课题介绍1、 名词解释(1)全站仪对边测量:根据三角高程测量原理和余弦定理,用全站仪间接地测定远处两测点间的斜距、平距、高差,如图 1 所示。在 P 点安置全站仪,测量 P 至 P1、P2的斜距 S1、S2和竖直角 α1、α2,以及水平角 β,即可求得 P1P2的平距 D 和高差 h。制 图:洪 淮 斌 日 期:2004 年 12 月 16 日(2)跨河水准:利用各种技术测量江河两岸水准点间高差的过程。2、 工程概况福州市湾边大桥是福(州)至厦(门)高速公路复线工程的配套控制工程,是福建省重点工程。大桥位于福州市湾边和闽侯县南屿,跨越福州市两大河流之一的乌龙江,大桥全长 1874m,其中跨江部分 1500m,主航道宽约 500m。第 1 页 共 15 页中铁二十四局集团福建公司 QC 成果 全站仪对边测量在跨河水准中的应用该桥桥位靠近闽江口,每天受两次潮汐影响,退潮时除主航道外均为沙滩,徒步可通行。主航道水深且急,徒步无法通行。为了保证大桥施工放样的精度,保证大桥顺利合龙,必须对设置在两岸上的水准基点进行联测。3、 课题难点和特点(1)河面宽:既使在完全退潮期间,河面宽度仍有 50...
