第十一章 滑轮 课件示例 苏科版 课件VIP免费

第十一章 滑轮 课件示例 苏科版 课件第十一章 滑轮 课件示例 苏科版 课件第十一章 滑轮 课件示例 苏科版 课件

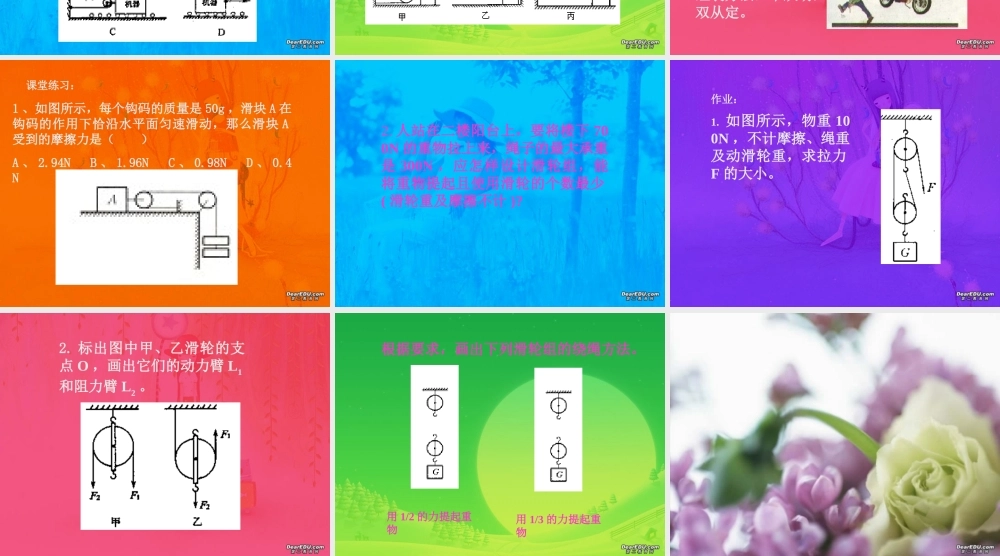

11-2 滑 轮定滑轮:使用滑轮时,轴的位置固定不 动的滑轮动滑轮:使用滑轮时,轴的位置随被拉物体一起运动的滑轮两 种 滑 轮特点:不省力,也不省距离,可以改变力的方向实质:等臂杠杆特点:当它竖直拉动重物时,可省一半力,但费距离。实质:省力的杠杆定滑轮实验次数钩码所受重力 F2/N弹簧测力计示数 F1/N123实验次数钩码所受重力 F2/N弹簧测力计示数 F1/N123动滑轮定滑轮动滑轮作业:1 .工厂为了搬运一个笨重的机器进车间,某工人设计了如图所示的四种方案 ( 机器下方的小圆表示并排放置的圆型钢管的截面 ) ,其中最省力的方案是 ( )2. 如图所示,用滑轮按甲、乙、丙三种方式拉同一重物在相同的水平面上做匀速直线运动,拉力分别为 F1 、 F2 、 F3 ,比较它们的大小,其中正确的是 ( ) A . F1=F2=F3 B . F1 < F2 < F3C . F1 < F3 < F2 D . F3 < F1 < F2滑轮组:定滑轮和动滑轮组合在一起的装置。特点:既能省力又能改变力的方向。组装方法:单从动,双从定。动滑轮和重物的重力由几段绳子承担,提起重物所用的力就是物重的几分之一。课堂练习:1 、如图所示,每个钩码的质量是 50g ,滑块 A 在钩码的作用下恰沿水平面匀速滑动,那么滑块 A受到的摩擦力是( )A 、 2.94N B 、 1.96N C 、 0.98N D 、 0.4N2. 人站在二楼阳台上,要将楼下 700N 的重物拉上来,绳子的最大承重是 300N ,应怎样设计滑轮组,能将重物提起且使用滑轮的个数最少( 滑轮重及摩擦不计 )?作业:1. 如图所示,物重 100N ,不计摩擦、绳重及动滑轮重,求拉力F 的大小。2. 标出图中甲、乙滑轮的支点 O ,画出它们的动力臂 L1和阻力臂 L2 。 根据要求,画出下列滑轮组的绕绳方法。用 1/2 的力提起重物用 1/3 的力提起重物
