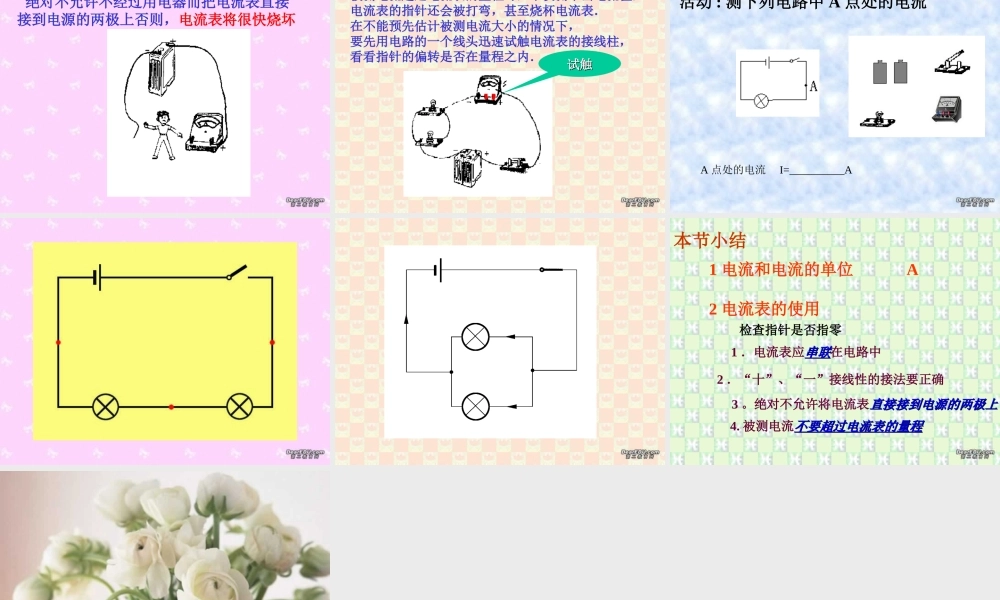

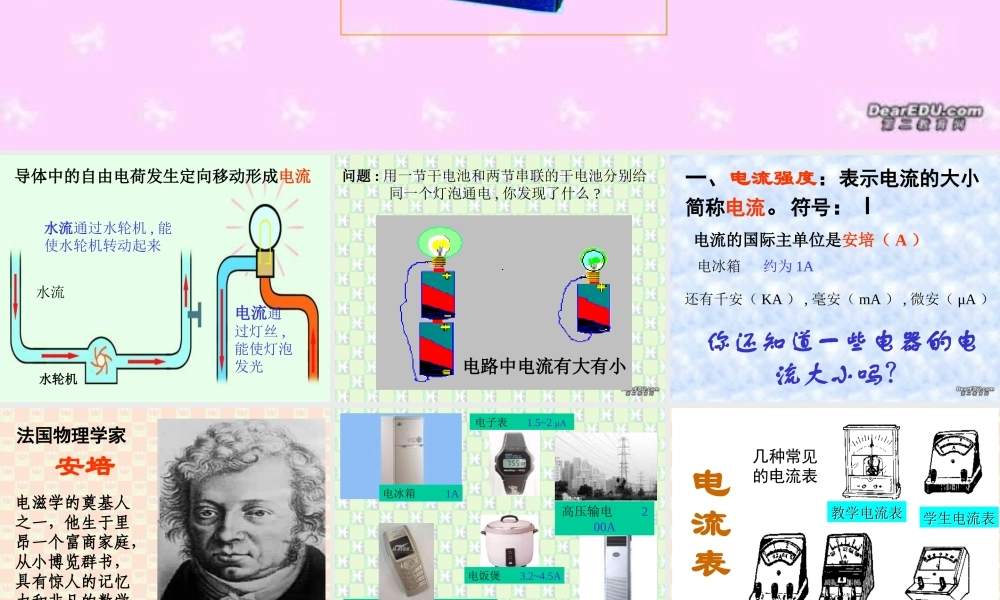

第三节 电流和电流表的使用水轮机水流通过水轮机 , 能使水轮机转动起来电流通过灯丝 ,能使灯泡发光水流导体中的自由电荷发生定向移动形成电流µçÁ¿µçÁ÷.swf问题 : 用一节干电池和两节串联的干电池分别给同一个灯泡通电 , 你发现了什么 ?电路中电流有大有小一、电流强度：表示电流的大小简称电流。符号： I电流的国际主单位是安培（ A ） 还有千安（ KA ） , 毫安（ mA ） , 微安（ μA ）你还知道一些电器的电流大小吗？电冰箱 约为 1A法国物理学家 安培电滋学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。 手机：待机 15~50mA 、开机 60~300mA 、发射 200~400mA电冰箱 1A电子表 1.5~2 μA 柜式空调 约为 10A电饭煲 3.2~4.5A高压输电 200A几种常见的电流表实验室用电流表实验室用电流表教学电流表教学电流表灵敏电流表灵敏电流表学生电流表学生电流表电流表0.63学生用电流表两个量程公用一个 两个量程公用一个 -- 接线柱接线柱标着 “标着 “ 0.60.6” “” “33” ” 的为 的为 正正 接线柱接线柱电 流 表 的 刻 度 盘电 流 表 的 刻 度 盘 根据量程确定根据量程确定每个大格每个大格和和每个小格每个小格 (( 分度值分度值 ))所表示的电流值所表示的电流值甲 图甲 图 量程量程0.6 A0.6 A每个大格每个大格分度值分度值分度值分度值每个大格每个大格0.02 0.02 安安0.2 0.2 安安0.1 0.1 安安 1 1 安安 乙 图乙 图 3 A3 A量程量程使用前检查指针是否调零调节点测量通过小灯泡的电流时电流表的接法要测量某一部分电路中的电流，必须把电流表串联串联在这部分电路里测量 L1 支路中电流时，电流表的接法测量 L2 支路中电流时 ,电流表的接法 必须使电流从“十”接线柱流进流进电流表 从“一”接线柱流出流出电流表 绝对不允许不经过用电器而把电流表直接接到电源的两极上否则，电流表将很快烧坏被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧杯电流表．在不能预先估计被测电流大小的情况下，要先用电路的一个线头迅速试触电流表的接线柱，看看指针的偏转是否在量程之内．试触试触活动 : 测下列电路中 A 点处的电流A 点处的电流 I=__________A1 电流和电流的单位 A2 电流表的使用3 。绝对不允许将电流表直接接到电源的两极上直接接到电源的两极上4. 被测电流不要超过电流表的量程不要超过电流表的量程2 ．“十”、“一”接线性的接法要正确 1 ．电流表应串联串联在电路中检查指针是否指零本节小结
