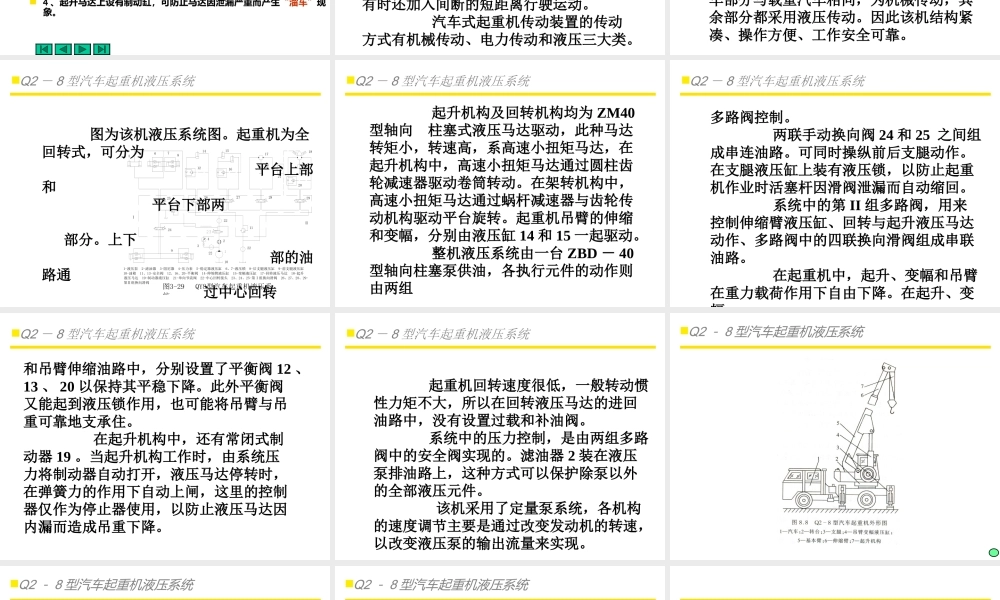

1液压技术第 8 章 典型液压系统Q2-8 型汽车起重机液压系统讲授 :6.3 汽车起重机液压系统概述Q2—8 汽车起重机由汽车 1 、回转机构 2 、前后支腿 3 、吊臂变幅缸 4 、吊臂伸缩缸 5 、起升机构 6 和基本臂7 组成。能较高速度行走，机动性好；又能用于起重。起重时，动作顺序为：放下后支腿—放下前支腿—调整吊臂长度—调整吊臂起重角度—起吊—回转—落下载重—收前支腿—收后支腿—起吊作业结束。Q2 － 8 型汽车起重机液压系统6.3 Q2-8 型汽车起重机液压系统图上车部分( 下车部分 )回转接头变幅起升伸缩回转前肢退后肢腿Q2 － 8 型汽车起重机液压系统6.3Q2—8 汽车起重机液压系统特点 1 、这是多路换向阀控制系统，油路为串联油路，各执行元件可以单动，也可以同时动作 2 、支腿回路采用了双向液压锁，可防止发生“软腿”和支腿自行下落的现象。 3 、在起升、吊臂伸缩和变幅回路中都设有平衡阀，可有效地防止重物因自重自行下落。 4 、起升马达上设有制动缸，可防止马达因泄漏严重而产生“溜车”现象。Q2 － 8 型汽车起重机液压系统一、汽车式起重机液压系统 在汽车底盘上装上起重设备，完成吊装任务的汽车称为汽车式起重机。汽车式起重机广泛的在运输、建筑、装卸、矿山及筑路工地上应用，是一种行走式起重机。 汽车式起重机完成起重任务时，作业循环通常是起吊－回转－卸载－返回，有时还加入间断的短距离行驶运动。 汽车式起重机传动装置的传动方式有机械传动、电力传动和液压三大类。Q2 － 8 型汽车起重机液压系统 液压传动式汽车起重机的液压系统经常采用开式系统。现以国产 QY － 8型汽车式起重机来对汽车起重机液压系统作一个介绍。它是在黄河 JN － 150 型汽车起重机基础上改装的，最大起重重量是 8吨，主要用于工厂、矿山、码头、料场和建筑工地进行装卸或安装作业。起重机行车部分与载重汽车相同，为机械传动，其余部分都采用液压传动。因此该机结构紧凑、操作方便、工作安全可靠。Q2 － 8 型汽车起重机液压系统222341092425567814121615171826272829112220222122ⅠⅡ221-液压泵 2-滤油器 3-阻尼器 4-压力表 5-稳定器液压缸 6、7-液压锁 8-后支腿液压缸 9-前支腿液压缸 10-油箱 11、13-安全阀 12、16、20-平衡阀 14-伸缩臂液压缸 15-变幅液压缸 17-回转液压马达 18-起升液压马达 19-制动器液压缸 21-单向节流阀 22-中心回转接头...
