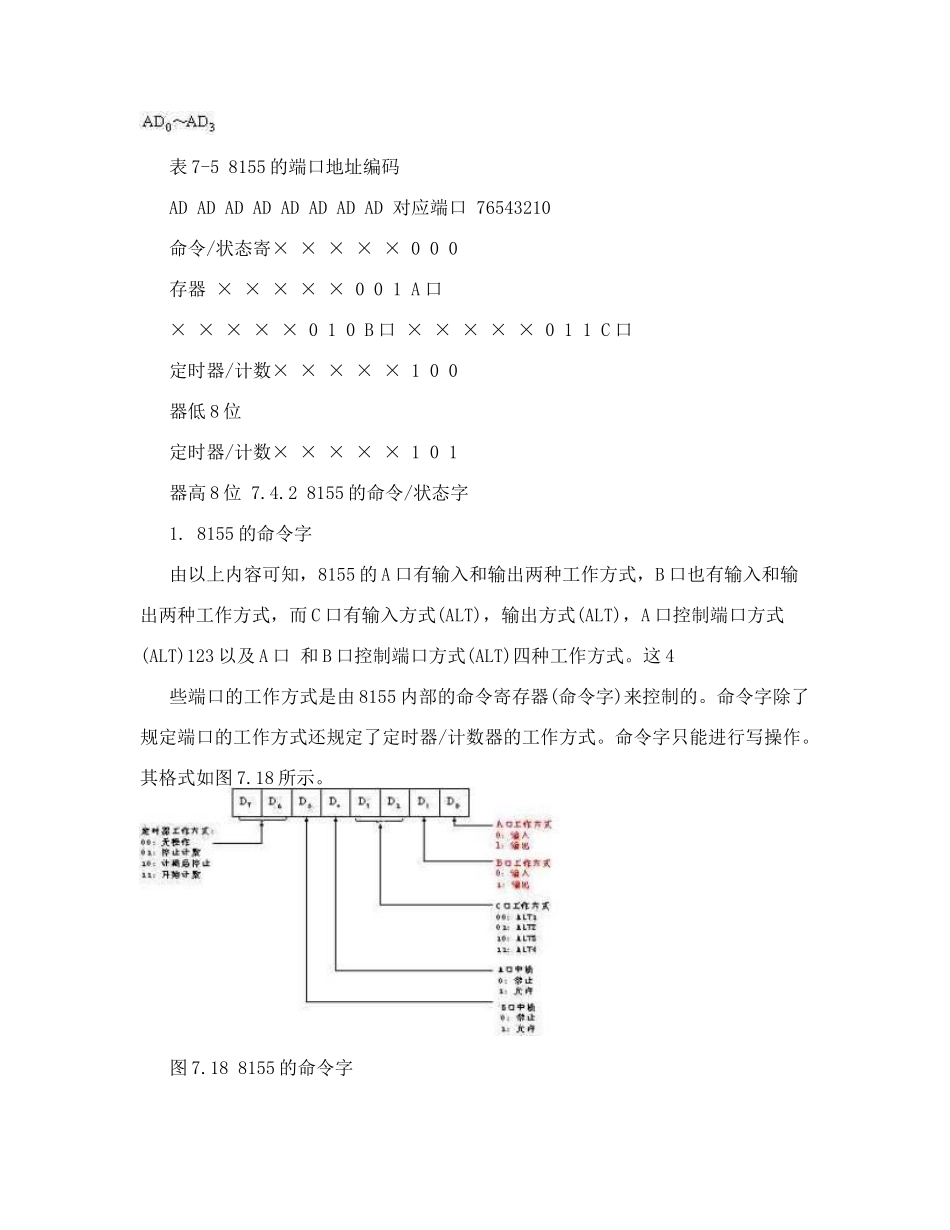

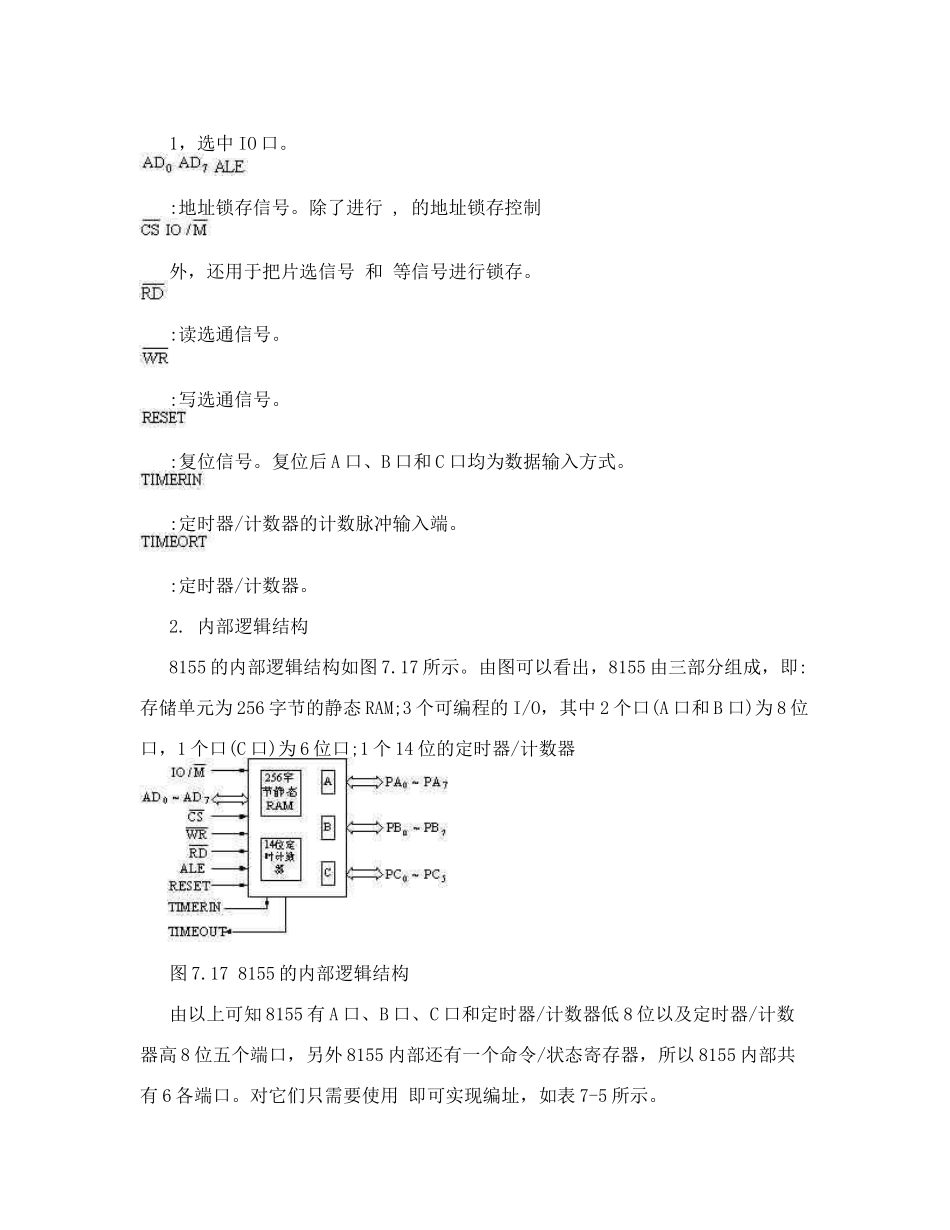

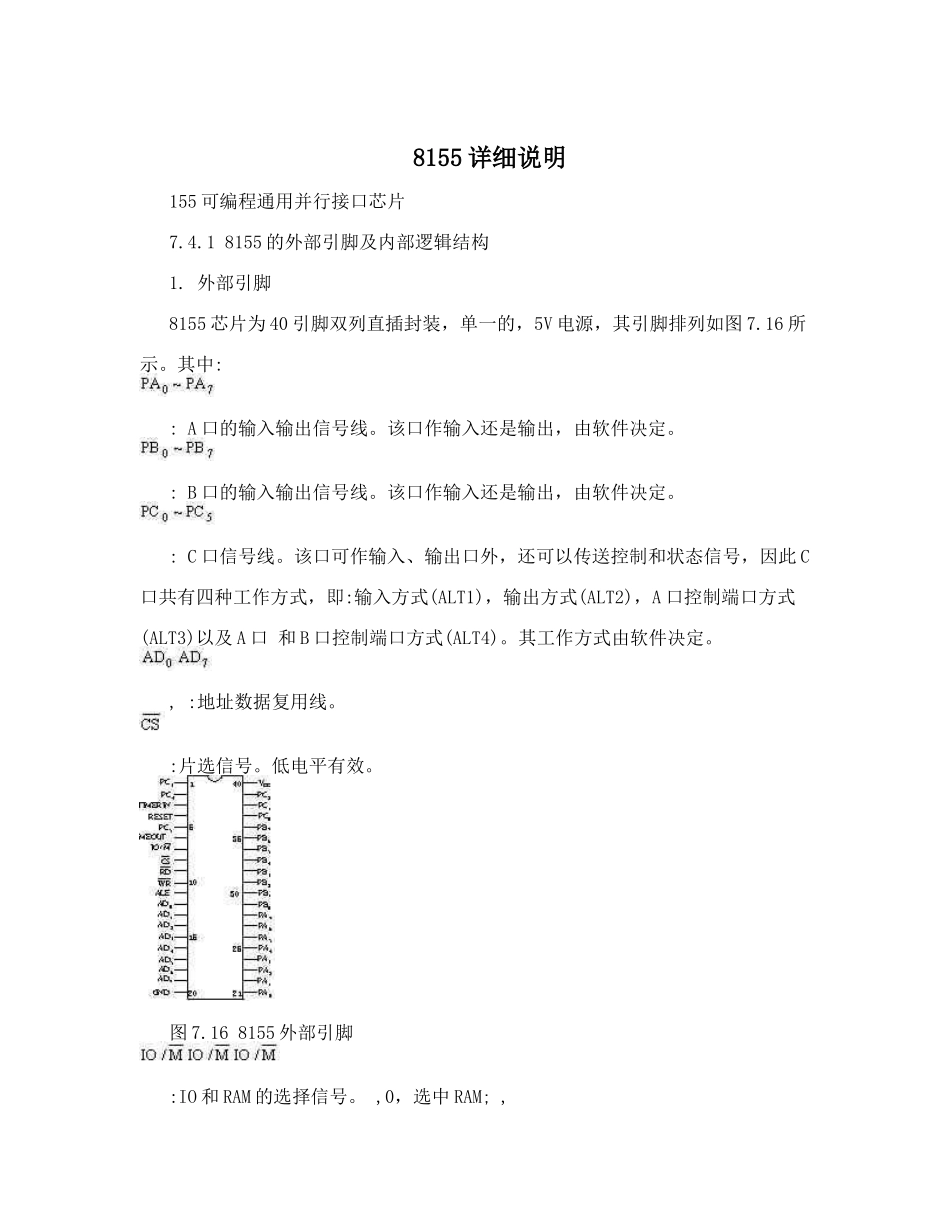

8155 详细说明155 可编程通用并行接口芯片 7.4.1 8155 的外部引脚及内部逻辑结构 1. 外部引脚 8155 芯片为 40 引脚双列直插封装，单一的，5V 电源，其引脚排列如图 7.16 所示。其中: : A 口的输入输出信号线。该口作输入还是输出，由软件决定。 : B 口的输入输出信号线。该口作输入还是输出，由软件决定。 : C 口信号线。该口可作输入、输出口外，还可以传送控制和状态信号，因此 C口共有四种工作方式，即:输入方式(ALT1)，输出方式(ALT2)，A 口控制端口方式(ALT3)以及 A 口 和 B 口控制端口方式(ALT4)。其工作方式由软件决定。 , :地址数据复用线。 :片选信号。低电平有效。 图 7.16 8155 外部引脚 :IO 和 RAM 的选择信号。 ,0，选中 RAM; ,1，选中 IO 口。 :地址锁存信号。除了进行 , 的地址锁存控制外，还用于把片选信号 和 等信号进行锁存。 :读选通信号。 :写选通信号。 :复位信号。复位后 A 口、B 口和 C 口均为数据输入方式。 :定时器/计数器的计数脉冲输入端。 :定时器/计数器。 2. 内部逻辑结构 8155 的内部逻辑结构如图 7.17 所示。由图可以看出，8155 由三部分组成，即:存储单元为 256 字节的静态 RAM;3 个可编程的 I/O，其中 2 个口(A 口和 B 口)为 8 位口，1 个口(C 口)为 6 位口;1 个 14 位的定时器/计数器 图 7.17 8155 的内部逻辑结构 由以上可知 8155 有 A 口、B 口、C 口和定时器/计数器低 8 位以及定时器/计数器高 8 位五个端口，另外 8155 内部还有一个命令/状态寄存器，所以 8155 内部共有 6 各端口。对它们只需要使用 即可实现编址，如表 7-5 所示。 表 7-5 8155 的端口地址编码 AD AD AD AD AD AD AD AD 对应端口 76543210命令/状态寄× × × × × 0 0 0 存器 × × × × × 0 0 1 A 口 × × × × × 0 1 0 B 口 × × × × × 0 1 1 C 口 定时器/计数× × × × × 1 0 0 器低 8 位 定时器/计数× × × × × 1 0 1 器高 8 位 7.4.2 8155 的命令/状态字 1. 8155 的命令字 由以上内容可知，8155 的 A 口有输入和输出两种工作方式，B 口也有输入和输出两种工作方式，而 C 口有输入方式(ALT)，输出方式(ALT)，A 口控制端口方式(ALT)123 以及 A 口 和 B 口控制端口方式(ALT)四种工作方式。这 4些...
