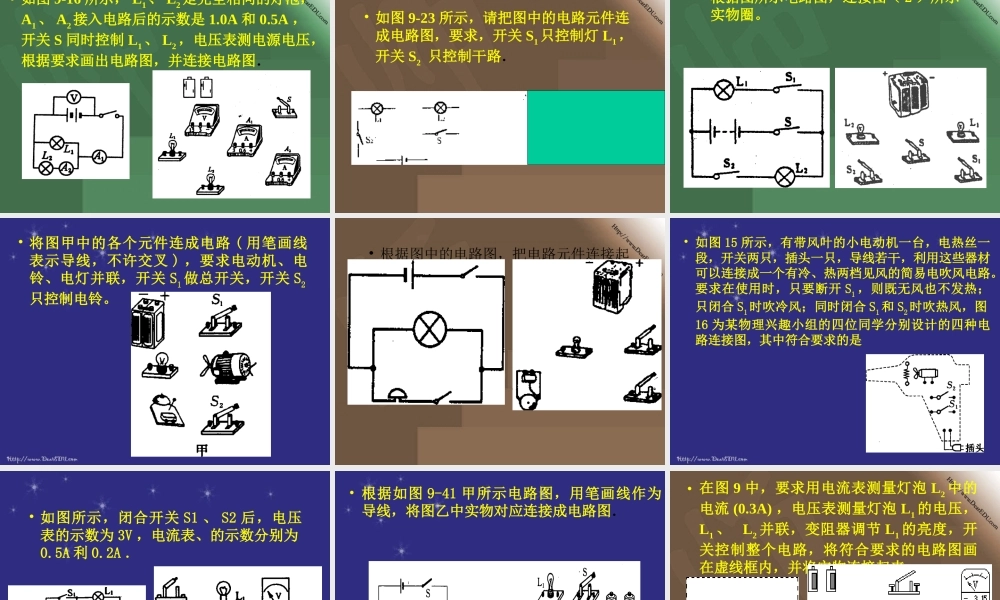

• 在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小文连接了如图所示的电路，同组的小蒙发现有错，主张拆了以后重新连接，可是时间来不及了，小文眼珠一转，在图示电路中只增加了一根导线，电路就正常工作了．问：• （ l ）如果闭合图示电路中的开关，电压表的读数约为多少？电流表的读数约为多少？小灯泡发光情况如何？（ 2 ）在图中画出小文连接的那条导线．并画出电路图．• 如图 9 所示电路， L1 、 L2 、 L3 是三盏相同的灯泡， V1的示数为 6V ， V2的示数也为 6V ，则：（ 1 ） L1 、L2 、L3的连接方式是 _______________ 。（ 2 ） V1、 V2分别测的是 ______________ 电压。（ 3 ） A 、 B 间的电压值为 ______________ V 。 • 如下左图所示电路电阻 R1 、 R2 、 R3 的连接方法是 __________ ，电流表 A1 是测量 ____________ 的电流。 • 如图 9-34 所示， V1测量 两端的电压；V2测量 两端的电压； V3测量 两端的电压，其中电压表 V1、 V2和 V3的示数分别为 U1、 U2和 U3，则三个电表示数之间存在的关系式是 ． • 如图 7 － 59 甲、乙所示，把 M 、 N 分别跟废日光灯管中的钨丝和废灯泡的灯芯连接，观察钨丝和灯泡灯芯加热前后电流表的示数变化情况，其中甲图中电流表的示数将 _________ ，此现象表明 ________________ ；乙图中电流表的示数将 ___________ ，此现象表明 ____________; • 如图有 a 、 b 、 c 三根镍铬合金丝，要求用实验的方法研究导体（在温度不变的条件下）电阻跟长度和横截面积的关系，按要求回答： • 上面关系都是在 相同的条件下，通过比较 的大小得出。 • 如图 11 所示，为使灯泡 L1 和 L2 串联，应将开关 闭合；为使灯泡 L1 和L2 并联，应将开关 闭合；将开关全部闭合时，将会造成 。• • 如图所示电路中，三只电阻相互并联的电路是 ( ) • 如图 4 所示，开关 S 闭合时，可能发生的现象是 [ ]A 、 L1 发光、 L2 不发光 B 、 L1 被烧坏 C 、 L2 被烧坏 D 、电池被烧坏图 4• 如图 5–1 所示，两个灯泡始终完好，当开关S 断开时，两个灯泡都发光，当开关 S 闭合时，可能出现的现象是 [ ] A ． L1不亮， L2亮B ． L1和 L2都亮C ． L2不亮， L1亮D ． L1和 L2都不亮 • (05 贵阳实验区 ) 请你根据图 9 甲...
