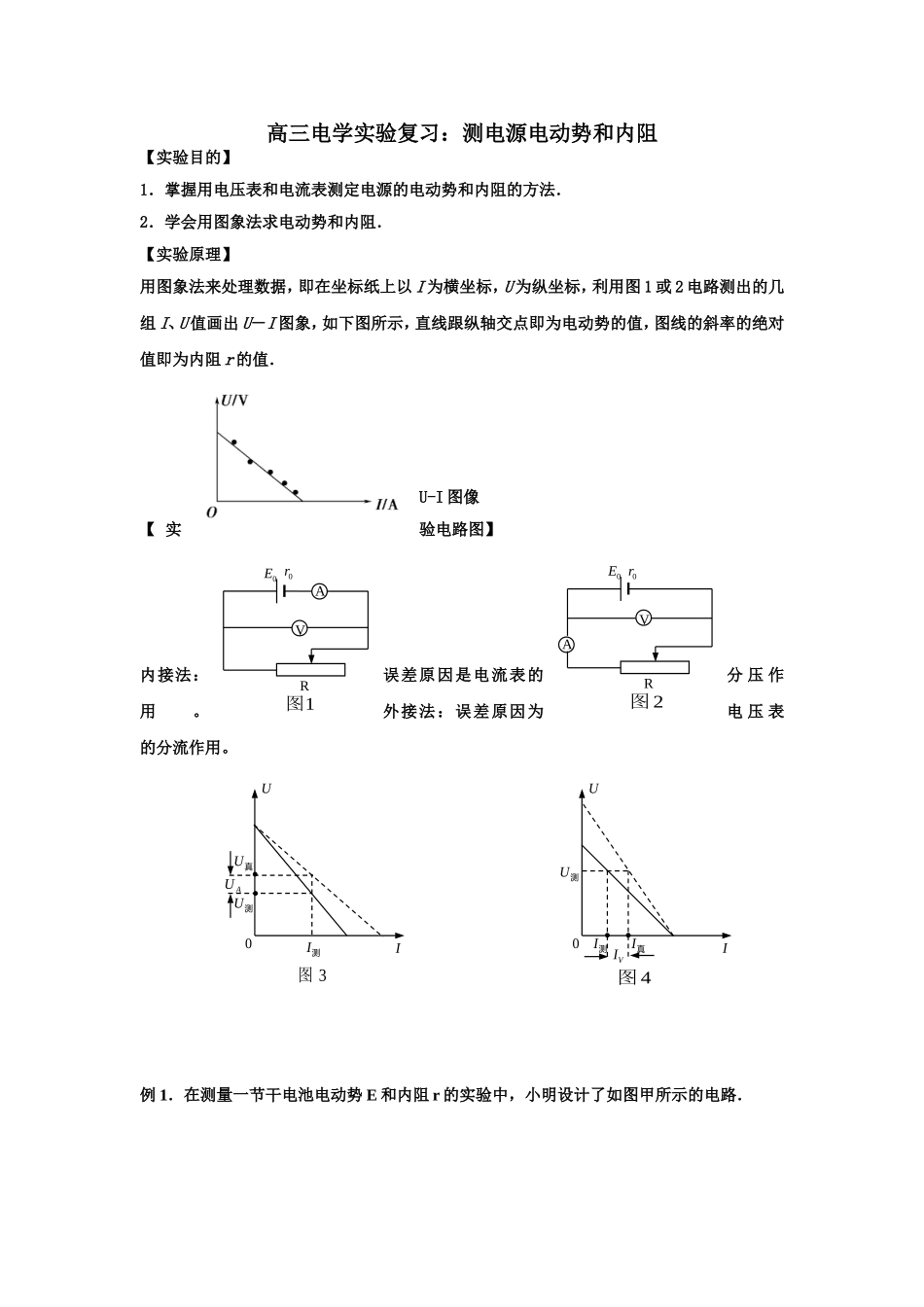

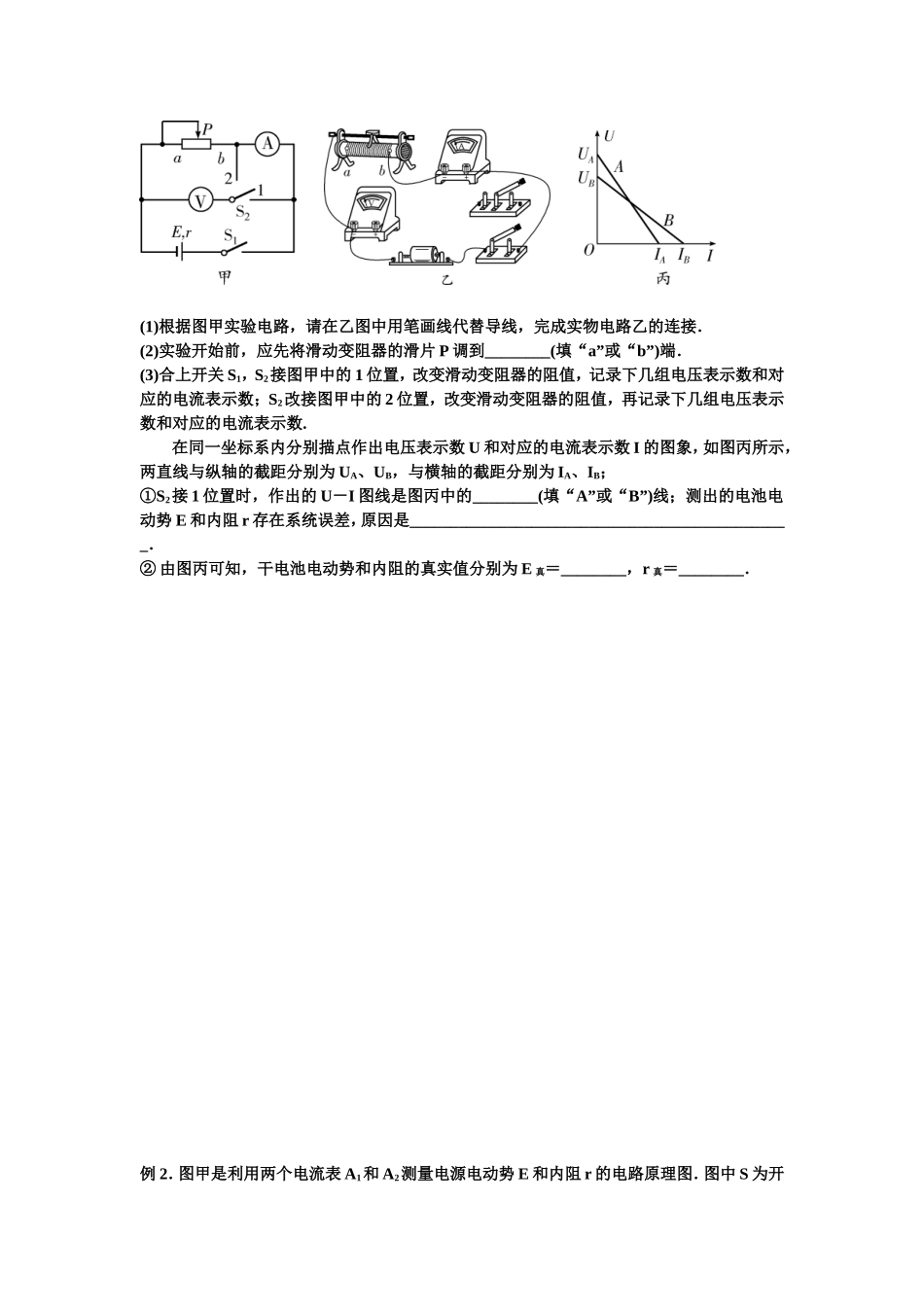

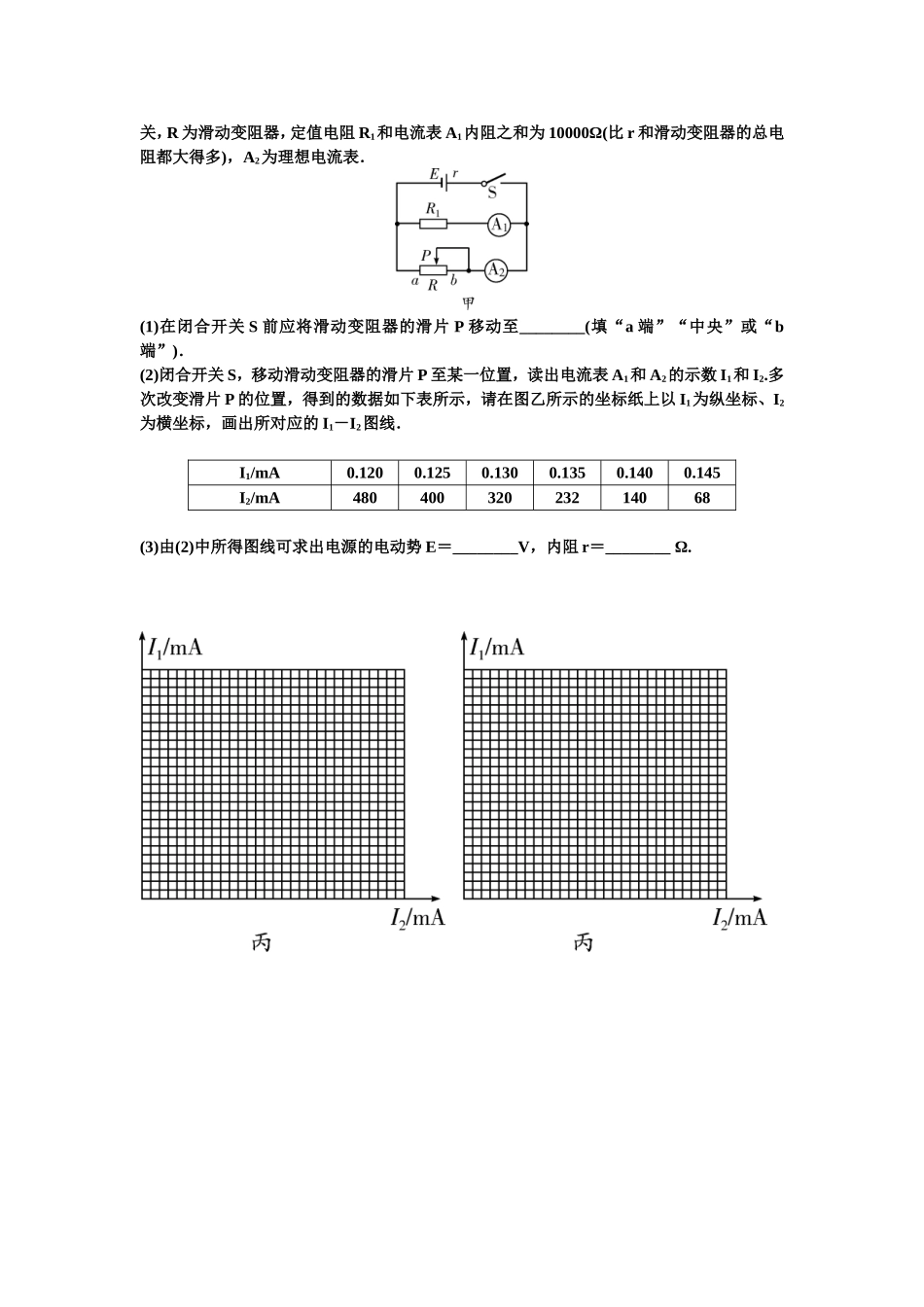

UI03 图测U真UAU测IAVR0E0r1 图AVR0E0r2 图UI04 图真I测IVI测U高三电学实验复习：测电源电动势和内阻【实验目的】1．掌握用电压表和电流表测定电源的电动势和内阻的方法．2．学会用图象法求电动势和内阻．【实验原理】用图象法来处理数据，即在坐标纸上以 I 为横坐标，U 为纵坐标，利用图 1 或 2 电路测出的几组 I、U 值画出 U－I 图象，如下图所示，直线跟纵轴交点即为电动势的值，图线的斜率的绝对值即为内阻 r 的值．U-I 图像【 实验电路图】 内接法：误差原因是电流表的分 压 作用。 外接法：误差原因为电 压 表的分流作用。例 1．在测量一节干电池电动势 E 和内阻 r 的实验中，小明设计了如图甲所示的电路． (1)根据图甲实验电路，请在乙图中用笔画线代替导线，完成实物电路乙的连接．(2)实验开始前，应先将滑动变阻器的滑片 P 调到________(填“a”或“b”)端．(3)合上开关 S1，S2接图甲中的 1 位置，改变滑动变阻器的阻值，记录下几组电压表示数和对应的电流表示数；S2改接图甲中的 2 位置，改变滑动变阻器的阻值，再记录下几组电压表示数和对应的电流表示数.在同一坐标系内分别描点作出电压表示数 U 和对应的电流表示数 I 的图象，如图丙所示，两直线与纵轴的截距分别为 UA、UB，与横轴的截距分别为 IA、IB；①S2接 1 位置时，作出的 U－I 图线是图丙中的________(填“A”或“B”)线；测出的电池电动势 E 和内阻 r 存在系统误差，原因是_______________________________________________．② 由图丙可知，干电池电动势和内阻的真实值分别为 E 真＝________，r 真＝________．例 2．图甲是利用两个电流表 A1和 A2测量电源电动势 E 和内阻 r 的电路原理图．图中 S 为开关，R 为滑动变阻器，定值电阻 R1和电流表 A1内阻之和为 10000Ω(比 r 和滑动变阻器的总电阻都大得多)，A2为理想电流表．(1)在闭合开关 S 前应将滑动变阻器的滑片 P 移动至________(填“a 端”“中央”或“b端”)．(2)闭合开关 S，移动滑动变阻器的滑片 P 至某一位置，读出电流表 A1和 A2的示数 I1和 I2.多次改变滑片 P 的位置，得到的数据如下表所示，请在图乙所示的坐标纸上以 I1为纵坐标、I2为横坐标，画出所对应的 I1－I2图线．I1/mA0.1200.1250.1300.1350.1400.145I2/mA48040032023214068(3)由(2)中所得图线可求出电源的电动势 E＝________V，内阻 r＝________ Ω. 例 3...
