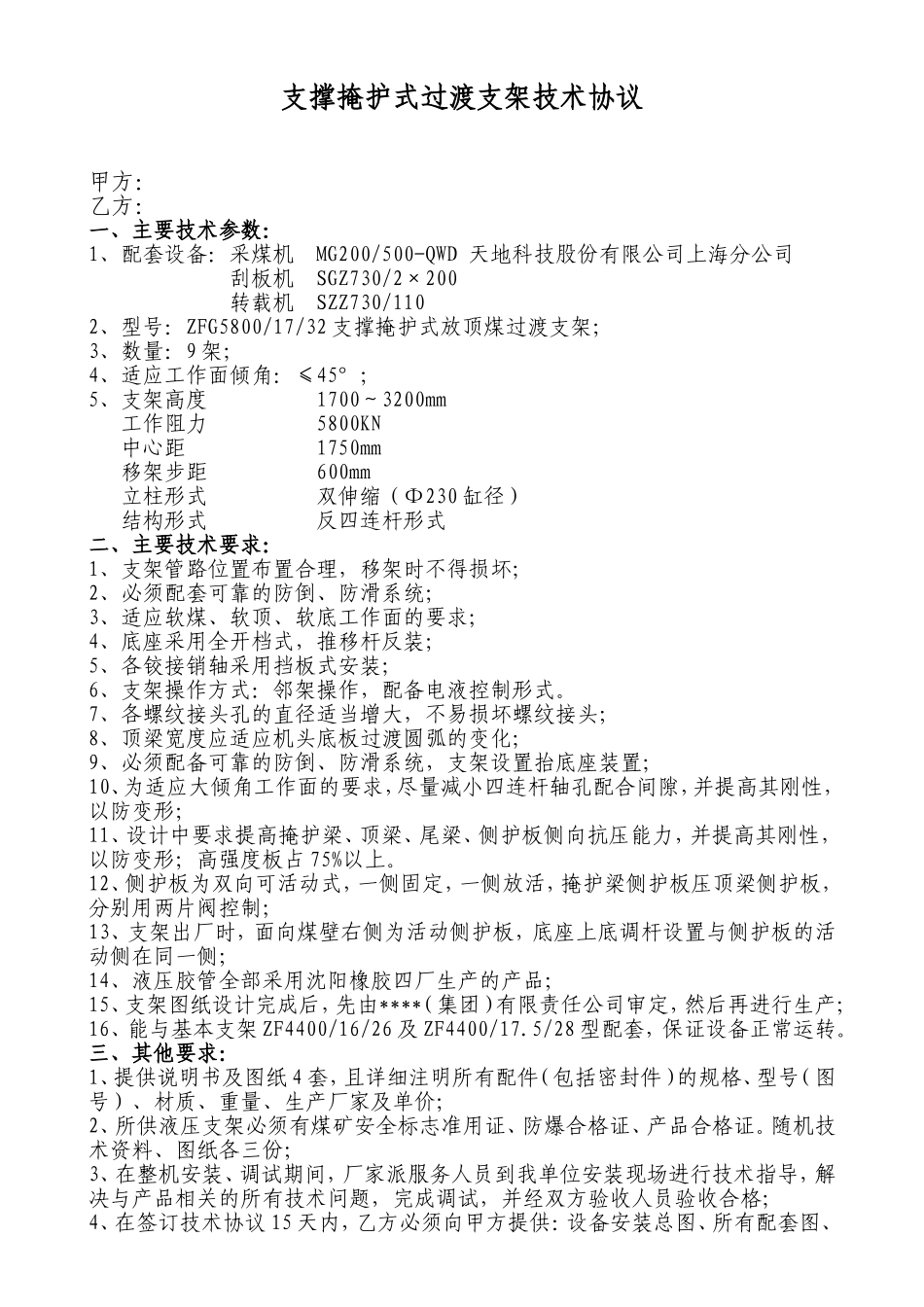

支撑掩护式过渡支架技术协议甲方：乙方： 一、主要技术参数：1、配套设备：采煤机 MG200/500-QWD 天地科技股份有限公司上海分公司 刮板机 SGZ730/2×200 转载机 SZZ730/110 2、型号：ZFG5800/17/32 支撑掩护式放顶煤过渡支架；3、数量：9 架；4、适应工作面倾角：≤45°；5、支架高度 1700～3200mm 工作阻力 5800KN 中心距 1750mm 移架步距 600mm 立柱形式 双伸缩（Φ230 缸径） 结构形式 反四连杆形式二、主要技术要求：1、支架管路位置布置合理，移架时不得损坏；2、必须配套可靠的防倒、防滑系统；3、适应软煤、软顶、软底工作面的要求；4、底座采用全开档式，推移杆反装；5、各铰接销轴采用挡板式安装；6、支架操作方式：邻架操作，配备电液控制形式。7、各螺纹接头孔的直径适当增大，不易损坏螺纹接头；8、顶梁宽度应适应机头底板过渡圆弧的变化；9、必须配备可靠的防倒、防滑系统，支架设置抬底座装置；10、为适应大倾角工作面的要求，尽量减小四连杆轴孔配合间隙，并提高其刚性，以防变形；11、设计中要求提高掩护梁、顶梁、尾梁、侧护板侧向抗压能力，并提高其刚性，以防变形；高强度板占 75%以上。12、侧护板为双向可活动式，一侧固定，一侧放活，掩护梁侧护板压顶梁侧护板，分别用两片阀控制；13、支架出厂时，面向煤壁右侧为活动侧护板，底座上底调杆设置与侧护板的活动侧在同一侧；14、液压胶管全部采用沈阳橡胶四厂生产的产品；15、支架图纸设计完成后，先由****（集团）有限责任公司审定，然后再进行生产；16、能与基本支架 ZF4400/16/26 及 ZF4400/17.5/28 型配套，保证设备正常运转。三、其他要求：1、提供说明书及图纸 4 套，且详细注明所有配件（包括密封件）的规格、型号（图号）、材质、重量、生产厂家及单价；2、所供液压支架必须有煤矿安全标志准用证、防爆合格证、产品合格证。随机技术资料、图纸各三份；3、在整机安装、调试期间，厂家派服务人员到我单位安装现场进行技术指导，解决与产品相关的所有技术问题，完成调试，并经双方验收人员验收合格；4、在签订技术协议 15 天内，乙方必须向甲方提供：设备安装总图、所有配套图、资料、设备说明书及配件明细等；5、质保期一年，如出现质量问题，供货方需免费更换；6、到货时间：2014 年 12 月 30 日；7、未尽事宜双方协商解决。 甲方：代表签字： 年 月 日乙方： 代表签字 年 月 日
