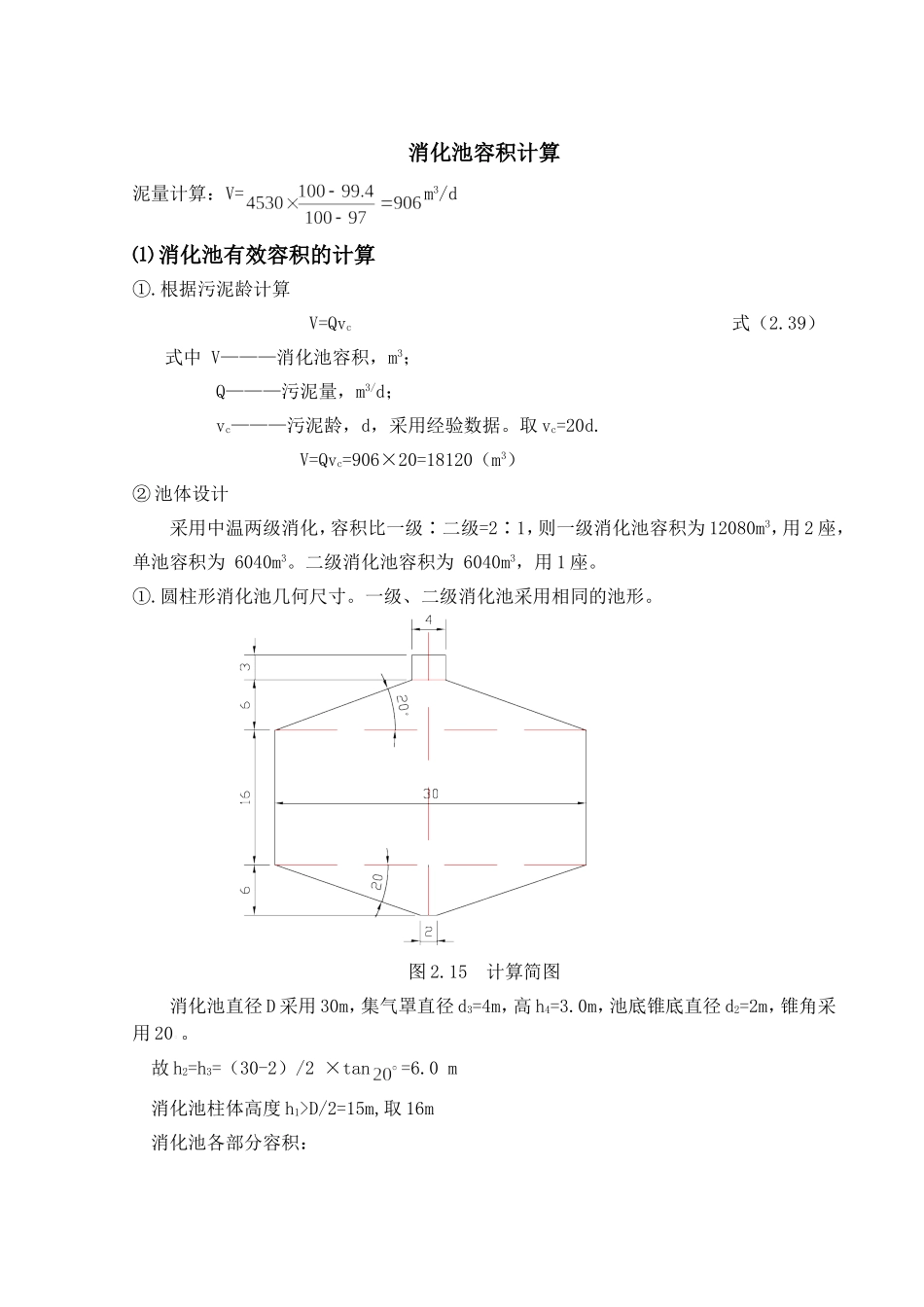

消化池容积计算泥量计算：V=m3/d⑴ 消化池有效容积的计算①.根据污泥龄计算 V=Qvc 式（2.39） 式中 V———消化池容积，m3； Q———污泥量，m3/d； vc———污泥龄，d，采用经验数据。取 vc=20d. V=Qvc=906×20=18120（m3）② 池体设计 采用中温两级消化，容积比一级∶二级=2∶1，则一级消化池容积为 12080m3，用 2 座，单池容积为 6040m3。二级消化池容积为 6040m3，用 1 座。①.圆柱形消化池几何尺寸。一级、二级消化池采用相同的池形。 图 2.15 计算简图消化池直径 D 采用 30m，集气罩直径 d3=4m，高 h4=3.0m，池底锥底直径 d2=2m，锥角采用 20 。故 h2=h3=（30-2）/2 ×tan=6.0 m消化池柱体高度 h1>D/2=15m,取 16m消化池各部分容积：集气罩容积 V4=×h4==25.13m3 式（2.40） 下锥体容积 V3=1/3（） 式（2.41） =1/3 ×6.0× =1514.25m3 弓形部分容积，即 V2=+4h22)=6446.55m3 式（2.42） 柱体容积 V1==×302×16=11309.8m3 式（2.43） 故消化池有效容积 V= V1+V3=11309.8+1514.25=112824.05m3＞6040m3消化池个部分表面积：集气罩表面积 A4== 式（2.44）池顶表面积 A3=m2 式（2.45） 池壁表面积：（地上部分）A2==m2 式（2.46） (地下部分) A1=A2=753.9m2池底表面积 A0=m2 式（2.47）故消化池总面积 A=A0+A1+A2+A3+A4=882.5+753.9+753.9+51.8+37.7=2179.8m2⑵中温污泥消化系统热平衡计算①.消化系统耗热量计算 消化系统总耗热量经常保持要求的温度，保证消化过程顺利进行。热平衡计算包括消化系统耗热量计算、消化池保温设计、热交换器的热损失三部分。★ 加热生污泥好热量 Q1，kcal/h Q1= 式（2.48） 式中 ———每日投入消化池的生污泥量，m3/d； TD ———消化污泥温度，℃； TS ——— 生污泥温度，℃。 已知每座一级消化池每日投配的生活污泥，=6040 5%=302m3/d, TD=35℃，污泥平均温度为 8℃，日平均最低温度 6.4℃，故 平均耗热量 Q1==3.375×105 kcal/h 最大耗热量 Q1max= kcal/h★ 消化池体热损失 Q2,kcal/h Q2=∑FK（TD-TA）×1.2 式（2.49） 式中 F———池盖、池壁及池底的散热面积，ｍ２； TD———池外介质的温度，℃，池外介质为大气时，计算平均耗热量，采 用年平均气温 9.1°，计算最大耗热量，采用冬季室外计算温度-9°；池外介质为土壤时，采用全年平均温度 TB=13°冬季室外计算温度 4°； K———池盖、池体与池底的传...
