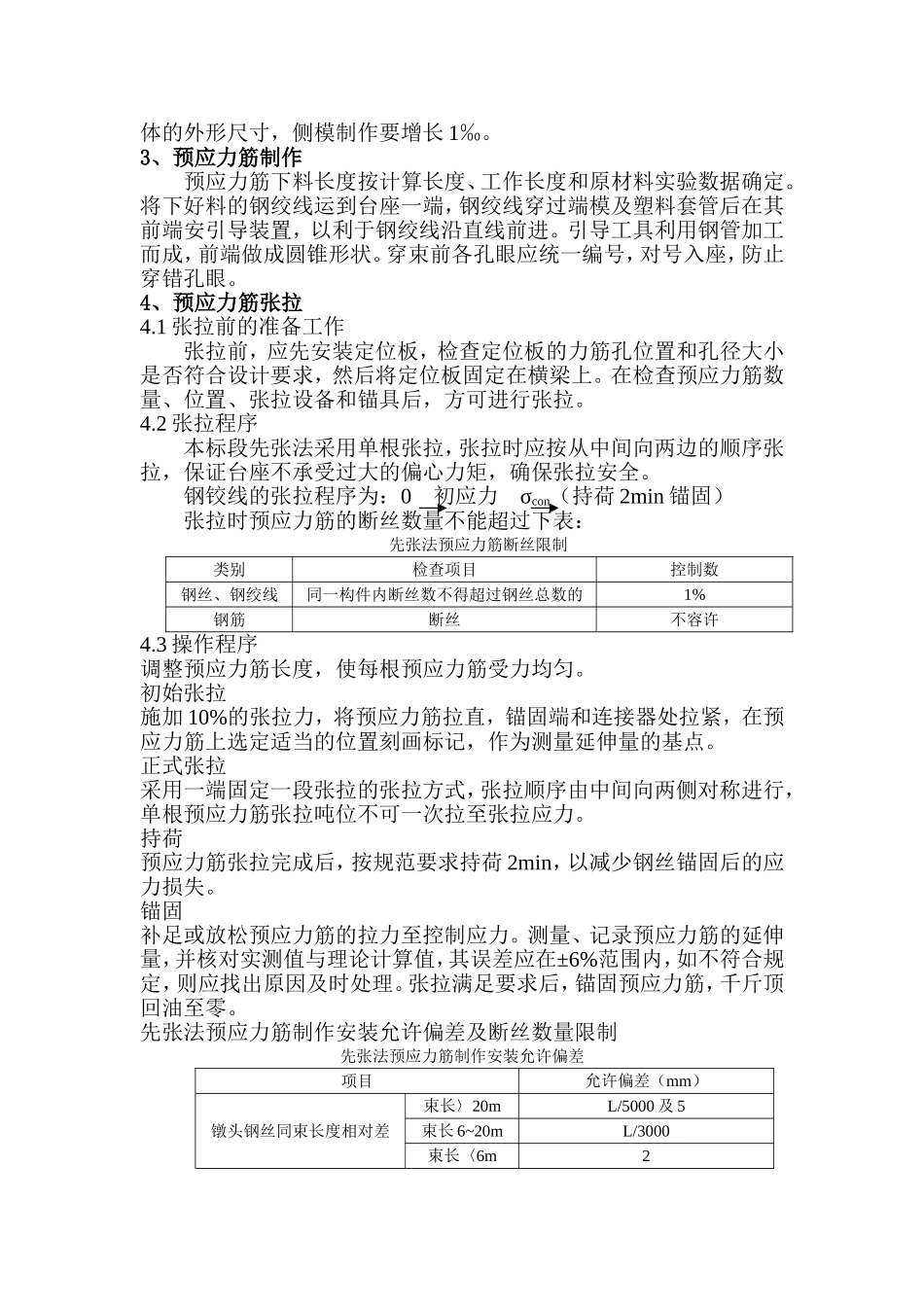

预应力混凝土先张法空心板梁施工方案一、工程概况抚通高速七标段位于抚顺市新宾县境内,桩号为 Kl20+000,沿途线过新宾县永陵镇、木奇镇,跨越的主要公路有省道木通线、铁长线,另外,以隧道形式下穿省道木通线一次,跨越主要河流有苏子河。终点桩号为 K124+700,全长 6.7km。本标段涉及先张法预制梁的有大和睦大桥 1 座(10 跨 20 米预制空心板梁),钢厂公公分离(7 跨 20 米预制空心板梁),木奇公公分离(3 跨 20 米预制空心板梁),K120+579 通道桥(1 跨 10 米预制空心板梁)。二、工程规模本标段采用了 L=10m、L=20m 两种跨径的预应力砼先张法空心板,L=10m 跨径的预制梁高为 0.45m,; L=20m 跨径的预制梁高为0.9m。L=10m 的梁共有 16 片,L=20m 的梁共有 320 片。先 张 法边 板中板高 度数 量底 板 宽数 量底 板 宽10 米内 边 板外 边 板149.512149.5452220 米内 边 板外 边 板149.5240149.5904040三、施工准备1、材料(1)、水泥:辽宁交通水泥有限公司 P.O.42.5 号普通硅酸盐水泥。(2)、砂:质量符合Ⅱ类砂的要求,采用中砂,含泥量不大于 2%,细度模数不小于 2.6。(3)、石子:质量符合Ⅱ类碎石的要求,采用碎石,粒径 5~31.5mm,含泥量不大于 1%。(4)、钢筋:选用抚顺新抚钢钢铁有限公司,品种和规格均符合设计规定,并有出厂合格证及试验报告。(5)、外加剂采用沈阳方兴 JF-1 型高效减水剂,并有出厂合格证及实验报告。2、预制场布置及机具先张法预制场位于木通公路与大和睦公公分离式立交交汇左侧,担负本标段全部预制梁的预制任务,本标段共需预制 336 片空心板梁,该预制场设长线形台座 12 个,每台座可同时预制 20m 梁 3 片;其中有16 片 10m 的梁亦可在先张法台座内预制。沿预制场方向布置 25m 跨门吊两个,用于梁的吊移,混凝土浇筑,模板吊装,卧式蒸养锅炉一台,400KVA 变压器一台,喷淋系统一套,钢筋加工机械若干(可满足施工要求),65 型自动搅拌机一台。3、混凝土配比空心板梁 C40 混凝土强度等级配比为:水泥:砂:碎石:水:外加剂=447:660:1123:170:3.58。材料加重误差:水泥不得超过,砂、碎石不得超过,水、外加剂不得超过,出料混凝土塌落度控制在 12~14cm(如需泵送可根据实际需要进行适当的调整)。其 7 天砼试块的抗压强度为 47.70Mpa。四、空心板梁预制施工1、先张法施工工艺流程3 先张法预应力空心板预制施工工...
