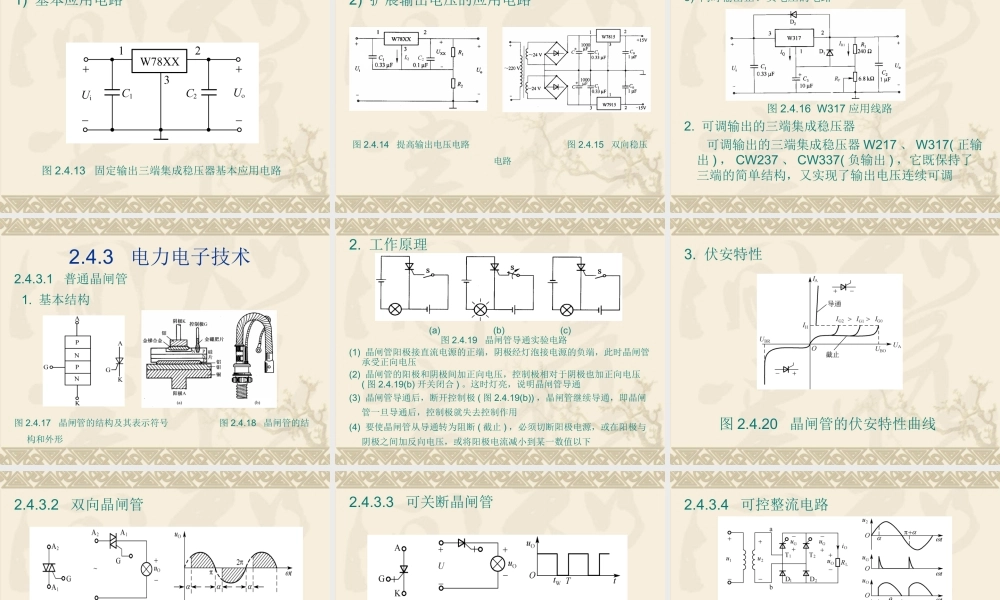

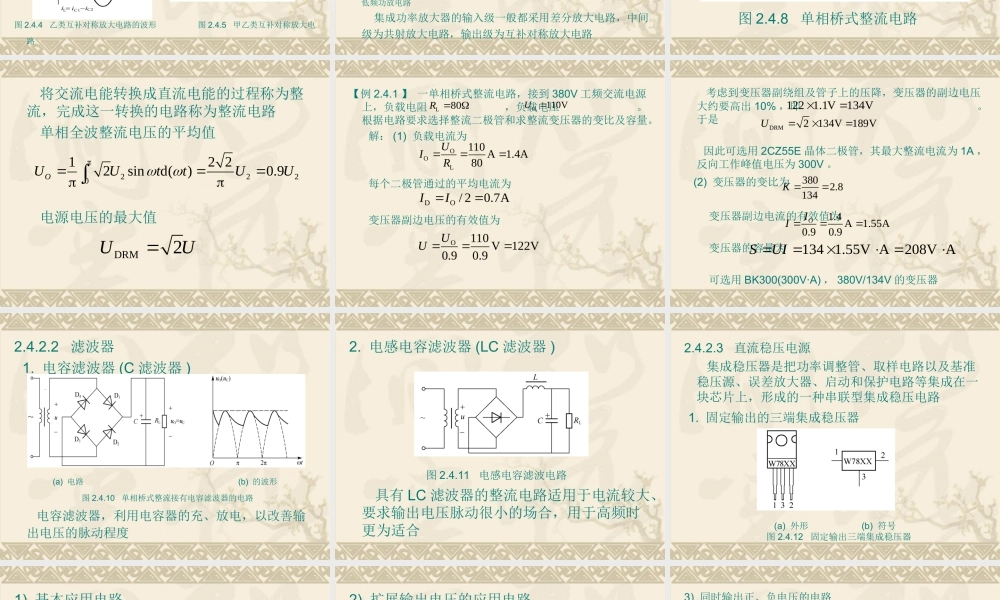

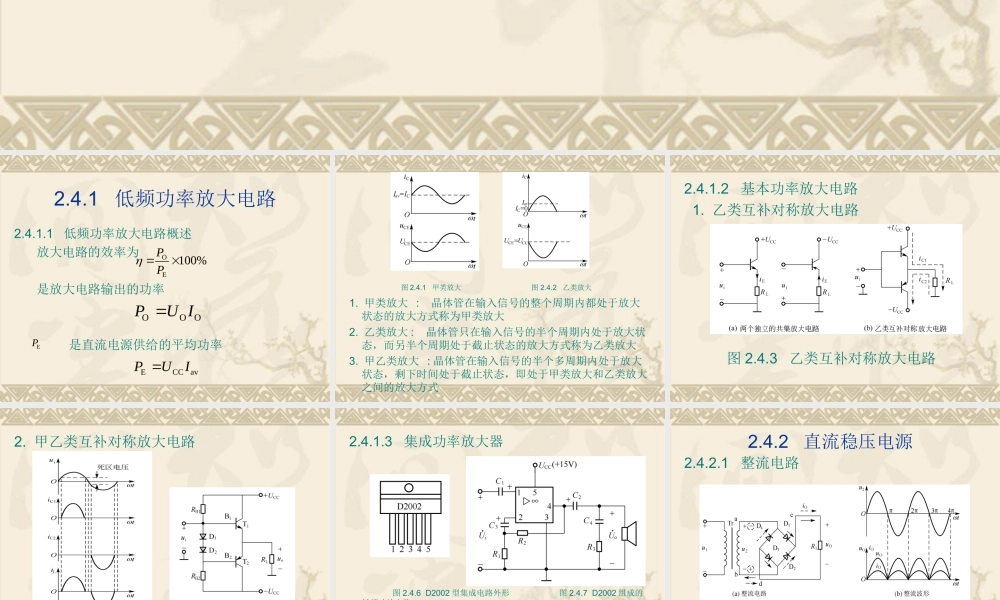

2.4 功率电子电路 2.4.1 低频功率放大电路 2.4.2 直流稳压电源 2.4.3 电力电子技术 2.4.1 低频功率放大电路2.4.1.1 低频功率放大电路概述 放大电路的效率为 是放大电路输出的功率 是直流电源供给的平均功率 OE100% PPOOOPU IEPECCavPUI图 2.4.1 甲类放大 图 2.4.2 乙类放大 1. 甲类放大 : 晶体管在输入信号的整个周期内都处于放大状态的放大方式称为甲类放大 2. 乙类放大 : 晶体管只在输入信号的半个周期内处于放大状态，而另半个周期处于截止状态的放大方式称为乙类放大3. 甲乙类放大 : 晶体管在输入信号的半个多周期内处于放大状态，剩下时间处于截止状态，即处于甲类放大和乙类放大之间的放大方式2.4.1.2 基本功率放大电路 1. 乙类互补对称放大电路 图 2.4.3 乙类互补对称放大电路 2. 甲乙类互补对称放大电路图 2.4.4 乙类互补对称放大电路的波形 图 2.4.5 甲乙类互补对称放大电路 2.4.1.3 集成功率放大器 图 2.4.6 D2002 型集成电路外形 图 2.4.7 D2002 组成的低频功放电路 集成功率放大器的输入级一般都采用差分放大电路，中间级为共射放大电路，输出级为互补对称放大电路 2.4.2 直流稳压电源 2.4.2.1 整流电路图 2.4.8 单相桥式整流电路 将交流电能转换成直流电能的过程称为整流，完成这一转换的电路称为整流电路 单相全波整流电压的平均值 电源电压的最大值 222012 22sind()0.9OUUttUUDRM2UU【例 2.4.1 】 一单相桥式整流电路，接到 380V 工频交流电源上，负载电阻 ，负载电压 。根据电路要求选择整流二极管和求整流变压器的变比及容量。 解： (1) 负载电流为 每个二极管通过的平均电流为 变压器副边电压的有效值为 L80RO110VUOOL110 A1.4A80UIRDO / 20.7AIIO110 V122V0.90.9UU 考虑到变压器副绕组及管子上的压降，变压器的副边电压大约要高出 10% ，即 。于是 因此可选用 2CZ55E 晶体二极管，其最大整流电流为 1A ，反向工作峰值电压为 300V 。 (2) 变压器的变比为 变压器副边电流的有效值为 变压器的容量为 可选用 BK300(300V·A) ， 380V/134V 的变压器 122 1.1V134VDRM2134V189VU3802.8134K O1.4 A1.55A0.90.9II134 1.55V A208V ASUI2.4.2.2 滤波器 1. 电容滤波器 (C 滤波器 ) (a) 电路 (b) 的波形图 2.4.10 单相...
