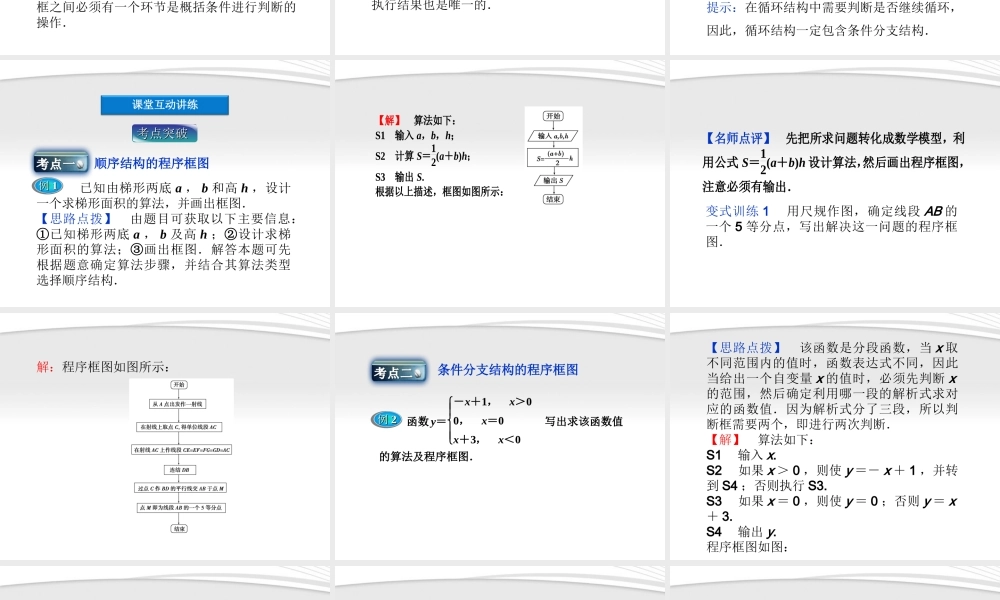

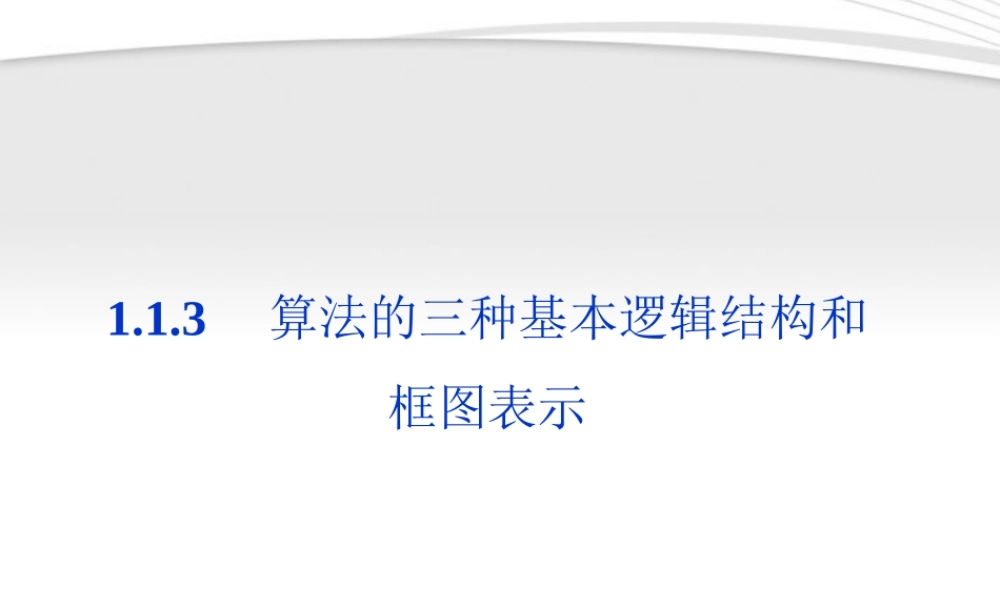

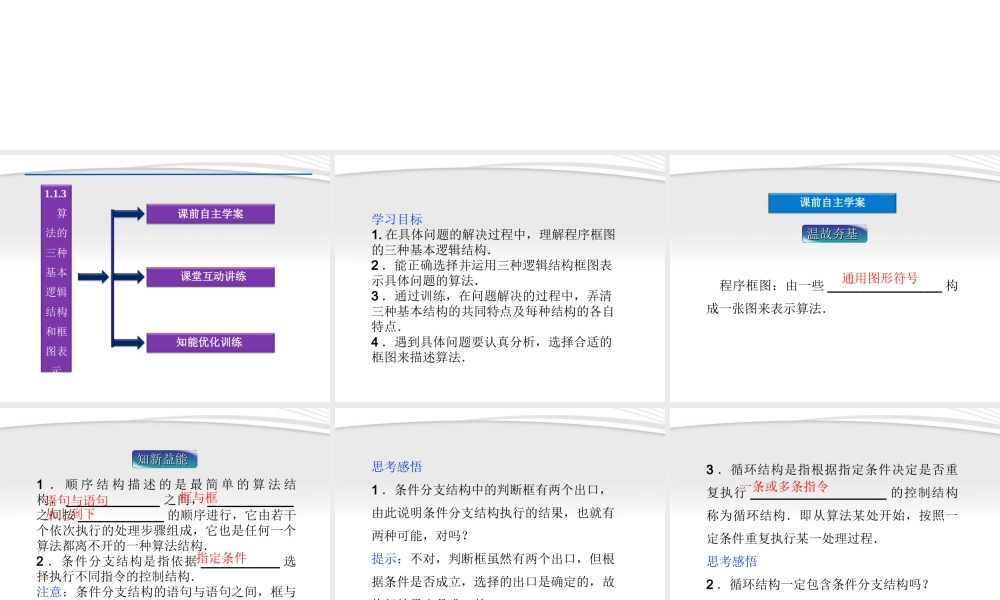

1.1.3 算法的三种基本逻辑结构和框图表示1.1.3 算法的三种基本逻辑结构和框图表示课堂互动讲练知能优化训练课前自主学案学习目标1. 在具体问题的解决过程中，理解程序框图的三种基本逻辑结构．2 ．能正确选择并运用三种逻辑结构框图表示具体问题的算法．3 ．通过训练，在问题解决的过程中，弄清三种基本结构的共同特点及每种结构的各自特点．4 ．遇到具体问题要认真分析，选择合适的框图来描述算法．课前自主学案 程序框图：由一些 ________________ 构成一张图来表示算法．温故夯基温故夯基通用图形符号1 ． 顺 序 结 构 描 述 的 是 最 简 单 的 算 法 结构， _____________ 之间， ____________之间按 ____________ 的顺序进行，它由若干个依次执行的处理步骤组成，它也是任何一个算法都离不开的一种算法结构．2 ．条件分支结构是指依据 ___________ 选择执行不同指令的控制结构．注意：条件分支结构的语句与语句之间，框与框之间必须有一个环节是概括条件进行判断的操作．知新益能知新益能语句与语句框与框从上到下指定条件思考感悟1 ．条件分支结构中的判断框有两个出口，由此说明条件分支结构执行的结果，也就有两种可能，对吗？提示：不对，判断框虽然有两个出口，但根据条件是否成立，选择的出口是确定的，故执行结果也是唯一的．3 ．循环结构是指根据指定条件决定是否重复执行 ___________________ 的控制结构称为循环结构．即从算法某处开始，按照一定条件重复执行某一处理过程．思考感悟2 ．循环结构一定包含条件分支结构吗？提示：在循环结构中需要判断是否继续循环，因此，循环结构一定包含条件分支结构．一条或多条指令课堂互动讲练顺序结构的程序框图考点突破考点突破 已知由梯形两底 a ， b 和高 h ，设计一个求梯形面积的算法，并画出框图．【思路点拨】 由题目可获取以下主要信息：①已知梯形两底 a ， b 及高 h ；②设计求梯形面积的算法；③画出框图．解答本题可先根据题意确定算法步骤，并结合其算法类型选择顺序结构．例例 11【解】 算法如下： S1 输入 a，b，h； S2 计算 S＝12(a＋b)h； S3 输出 S. 根据以上描述，框图如图所示： 变式训练 1 用尺规作图，确定线段 AB 的一个 5 等分点，写出解决这一问题的程序框图．【名师点评】 先把所求问题转化成数学模型，利用公式 S＝12(a＋b)h 设计算法，然后画出程序框图，注意必须有输出． 解：程序...
