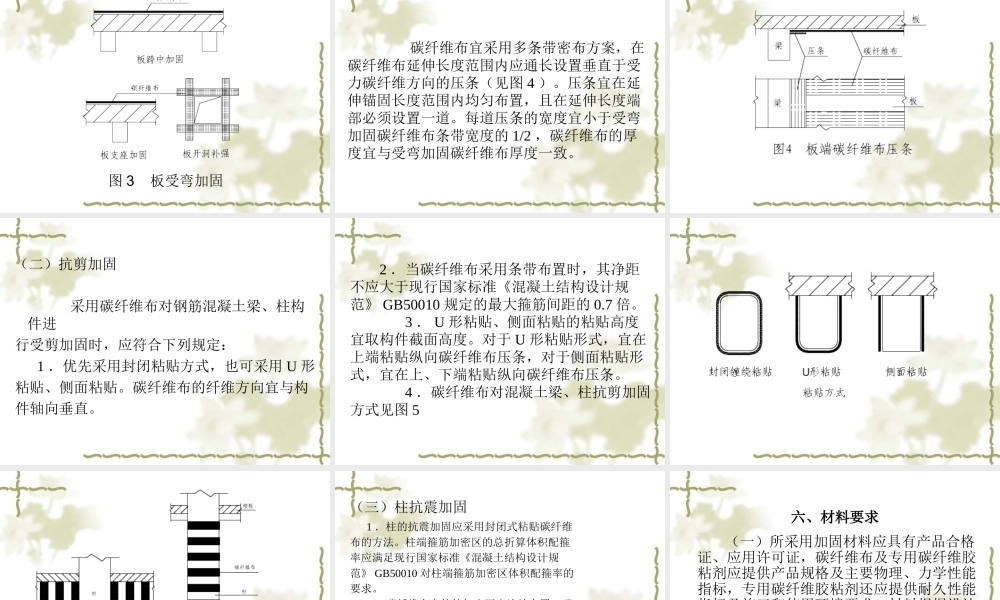

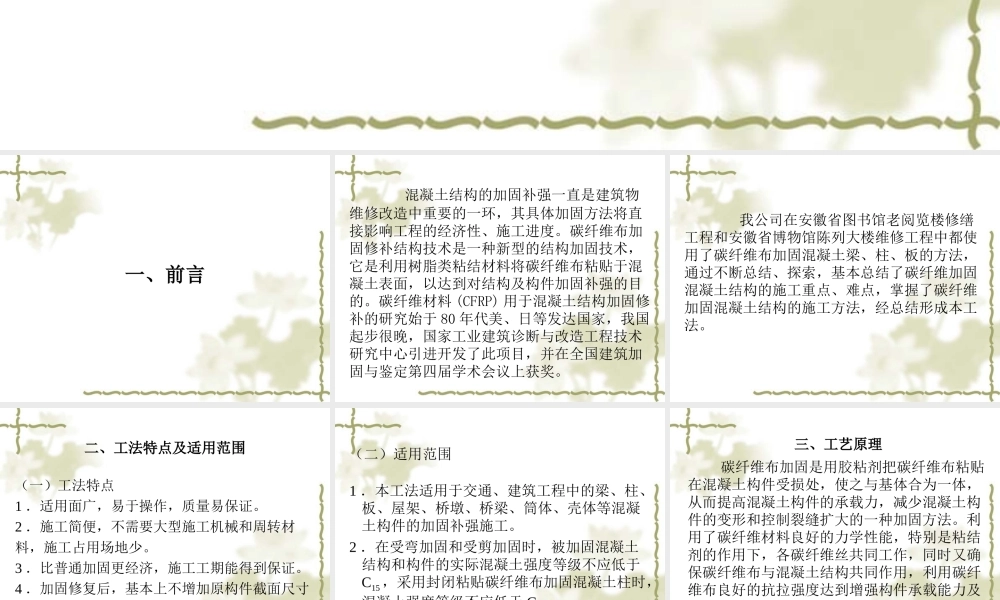

碳纤维布 (CFS)加固混凝土结构工法一、前言 混凝土结构的加固补强一直是建筑物维修改造中重要的一环,其具体加固方法将直接影响工程的经济性、施工进度。碳纤维布加固修补结构技术是一种新型的结构加固技术,它是利用树脂类粘结材料将碳纤维布粘贴于混凝土表面,以达到对结构及构件加固补强的目的。碳纤维材料 (CFRP) 用于混凝土结构加固修补的研究始于 80 年代美、日等发达国家,我国起步很晚,国家工业建筑诊断与改造工程技术研究中心引进开发了此项目,并在全国建筑加固与鉴定第四届学术会议上获奖。 我公司在安徽省图书馆老阅览楼修缮工程和安徽省博物馆陈列大楼维修工程中都使用了碳纤维布加固混凝土梁、柱、板的方法,通过不断总结、探索,基本总结了碳纤维加固混凝土结构的施工重点、难点,掌握了碳纤维加固混凝土结构的施工方法,经总结形成本工法。二、工法特点及适用范围(一)工法特点1 .适用面广,易于操作,质量易保证。2 .施工简便,不需要大型施工机械和周转材料,施工占用场地少。3 .比普通加固更经济,施工工期能得到保证。4 .加固修复后,基本上不增加原构件截面尺寸和自重。(二)适用范围1 .本工法适用于交通、建筑工程中的梁、柱、板、屋架、桥墩、桥梁、筒体、壳体等混凝土构件的加固补强施工。2 .在受弯加固和受剪加固时,被加固混凝土结构和构件的实际混凝土强度等级不应低于C15,采用封闭粘贴碳纤维布加固混凝土柱时,混凝土强度等级不应低于 C10。三、工艺原理 碳纤维布加固是用胶粘剂把碳纤维布粘贴在混凝土构件受损处,使之与基体合为一体,从而提高混凝土构件的承载力,减少混凝土构件的变形和控制裂缝扩大的一种加固方法。利用了碳纤维材料良好的力学性能,特别是粘结剂的作用下,各碳纤维丝共同工作,同时又确保碳纤维布与混凝土结构共同作用,利用碳纤维布良好的抗拉强度达到增强构件承载能力及刚度的目的。四、工艺流程 施工准备→卸除荷载→定位、放线→基层处理→粘贴碳纤维→表面防护五、碳纤维布加固混凝土结构设计要点(一)受弯加固 1 .对受弯加固的构件应验算受剪承载力,避免受剪破坏先于受弯破坏发生。 2 .对梁、板正弯距区进行受弯加固时,碳纤维布宜延伸至支座边缘。在集中荷载作用点两侧宜设置构造的碳纤维布 U 型箍或者横向压条。( 1 )对于梁,目前常用的加固重要有梁支座抗弯加固和梁跨中加固(见图 1 ), 在碳纤维布延伸长度范围内设置碳纤维布 U 型箍锚...
