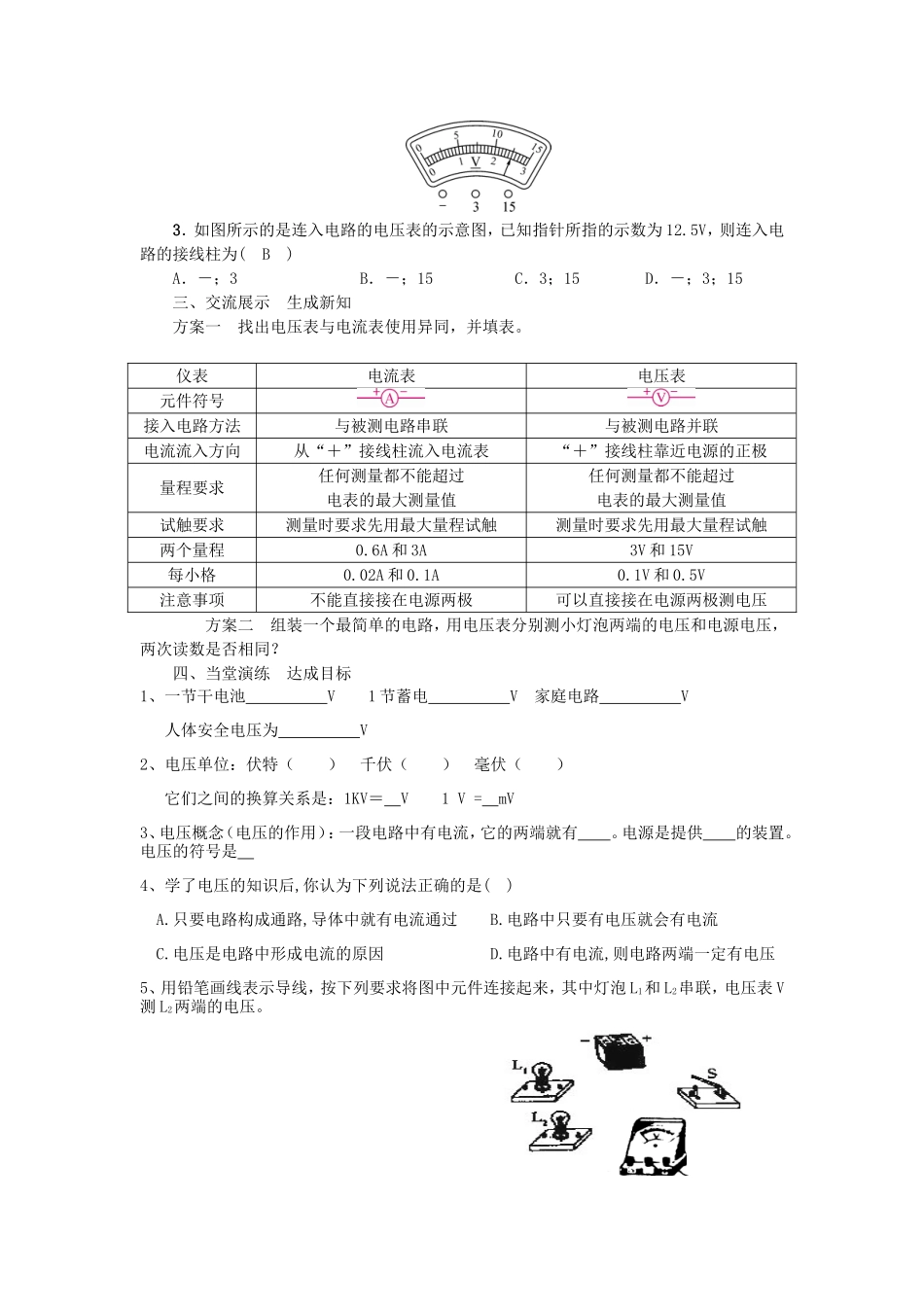

第1节---电压_第2页
2/3

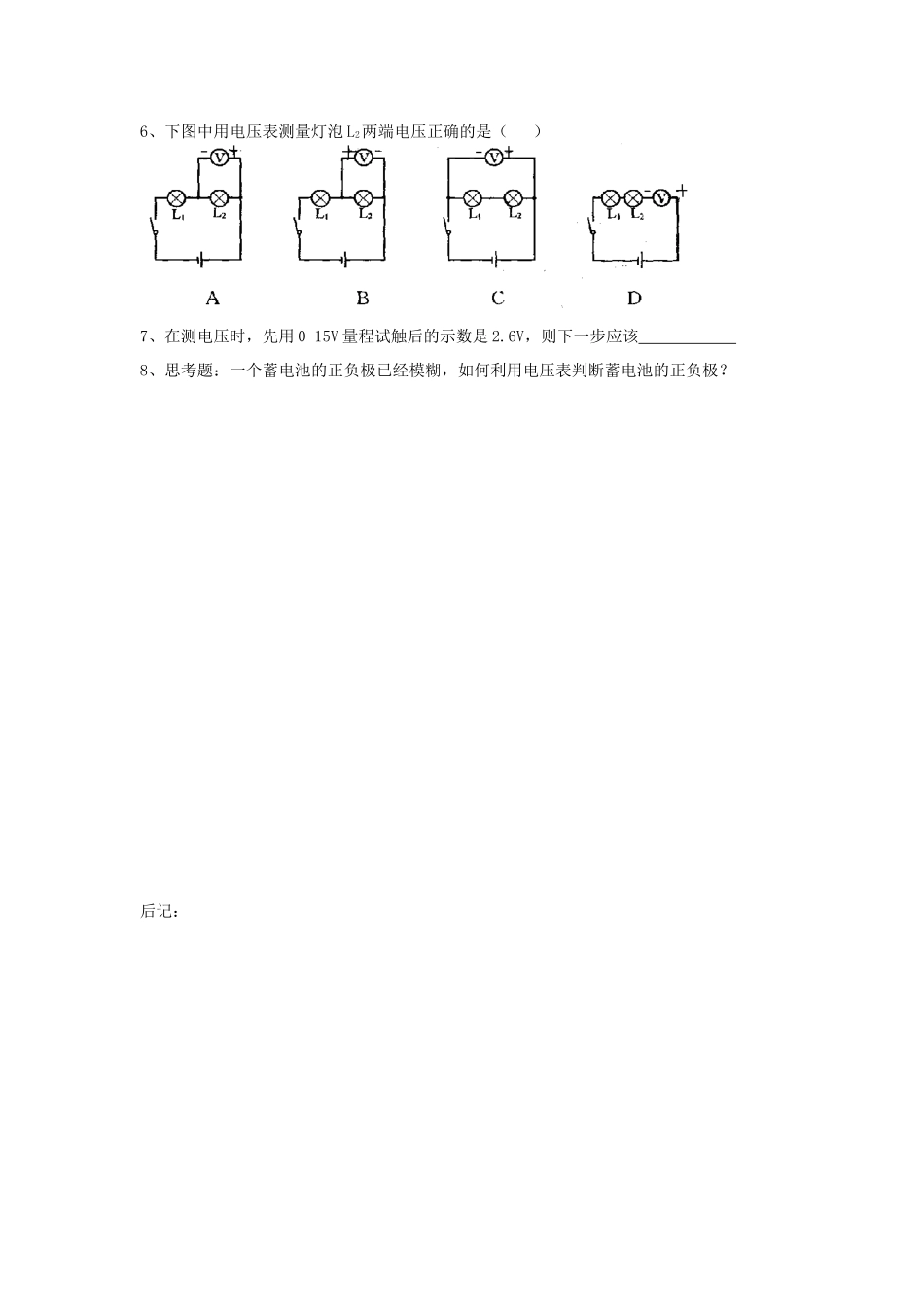

第1节---电压_第3页
3/3
第十六章 电压 电阻第 1 节 电压【学习目标】1.从能量转化的角度认识电源的作用。2.知道电压的单位,记住一些常见的电压值。3.会使用电压表。【学习重点、难点】重点:1、正确使用电压表,并能准确读数。2、指导学生按要求正确连接电路并用电压表测出电压值。难点:正确使用电压表。【学习过程】一、情景导入 生成问题2000 多年前,意大利科学家伏打把一个金币和一个银币分别放在舌头上下,用导线连接,意外的体验到了舌头发麻的感觉。在此基础上他发明了最早的能持续供电的装置——伏打电池。你来分析一下,伏打做这个实验时,创造了几个条件?他为什么把两个硬币放在舌头上下呢?要制作一节电池,需要准备哪些材料?今天我们就从最基本的知识学起。二、自研互学 生成能力(一)了解电压的相关知识自主阅读教材 P55~56内容,完成下列问题:1.说说电池、电源、电压、电流之间的关系。电压通常用什么字母表示?(电池是电源的一种,电源是给用电器两端提供电压的装置,电压是形成持续电流的条件。电压通常用字母 U 表示。)2.填空:0.54kV=5.4×10 5 mV,13.5mV=1.35×10 - 2 V。3.下面说法中正确的是( C )A.电路中只要有电压,就会有电流B.电压一定会使物体中的电子不断移动C.电路中有电流,电路两端一定有电压D.电流使物体中不断形成电压4.常见的电压值:一节干电池电压为 1.5V,一节铅蓄电池电压为 2V,手机电池电压为3.7V,我国家庭电路电压为 220V。(二)认识电压表的作用自主阅读教材 P57~58,独立思考并完成:1.电压的测量工具是什么?电路图中符号是什么?如何辨认?(电压表,表盘上标有 V。)2.如图所示,甲表中的指针每偏转 1 小格对应的刻度值为 0.1V,且已偏转 18 格,故对应的示数为 1.8V。同理,乙表中的指针每偏转 1 小格对应的刻度值为 0.5V,且已偏转 17 格,故对应的示数为 8.5V。 3.如图所示的是连入电路的电压表的示意图,已知指针所指的示数为 12.5V,则连入电路的接线柱为( B )A.-;3 B.-;15 C.3;15 D.-;3;15三、交流展示 生成新知方案一 找出电压表与电流表使用异同,并填表。仪表电流表电压表元件符号接入电路方法与被测电路串联与被测电路并联电流流入方向从“+”接线柱流入电流表“+”接线柱靠近电源的正极量程要求任何测量都不能超过电表的最大测量值任何测量都不能超过电表的最大测量值试触要求测量时要求先用最大量程试触测量时要求先...
