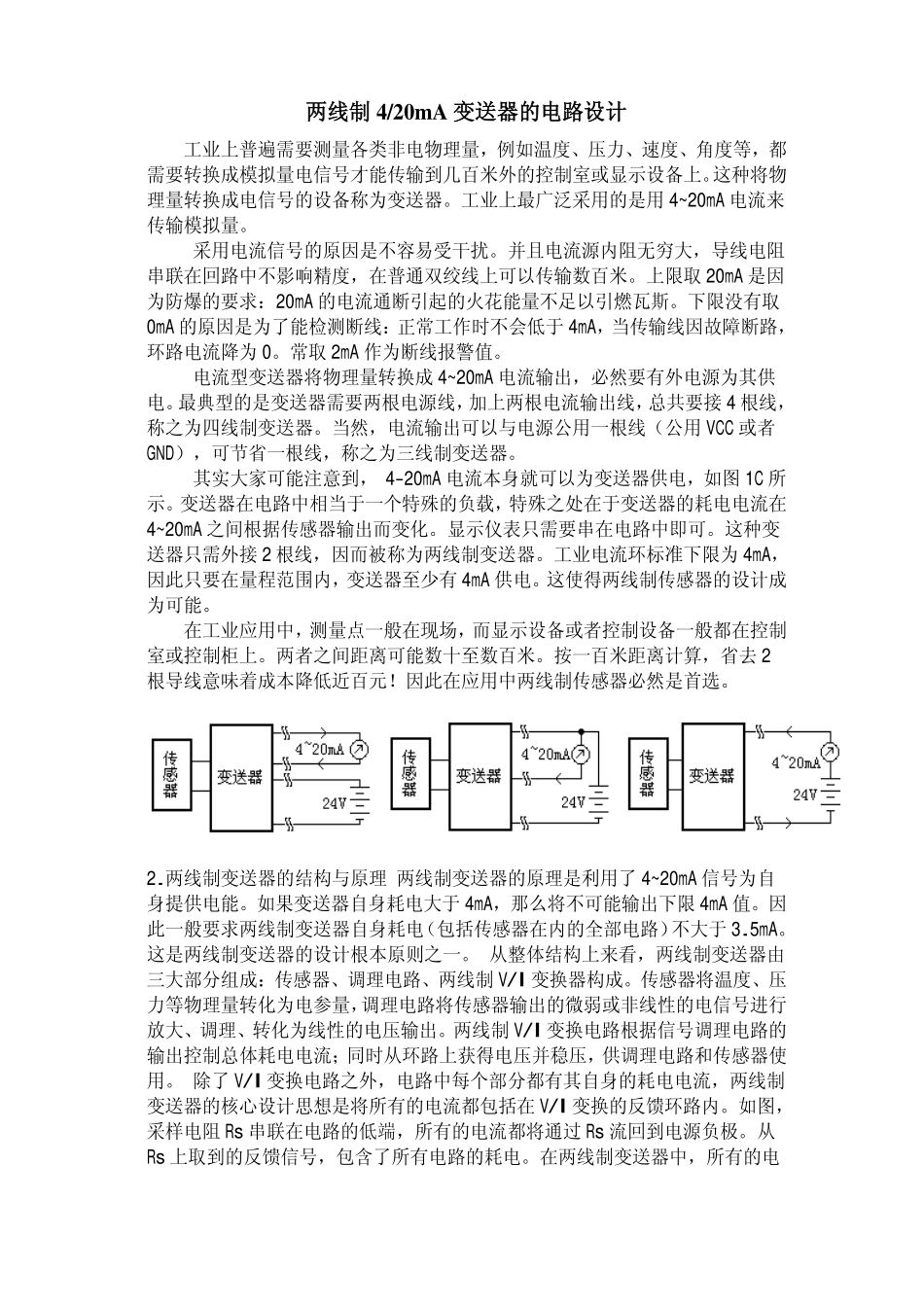

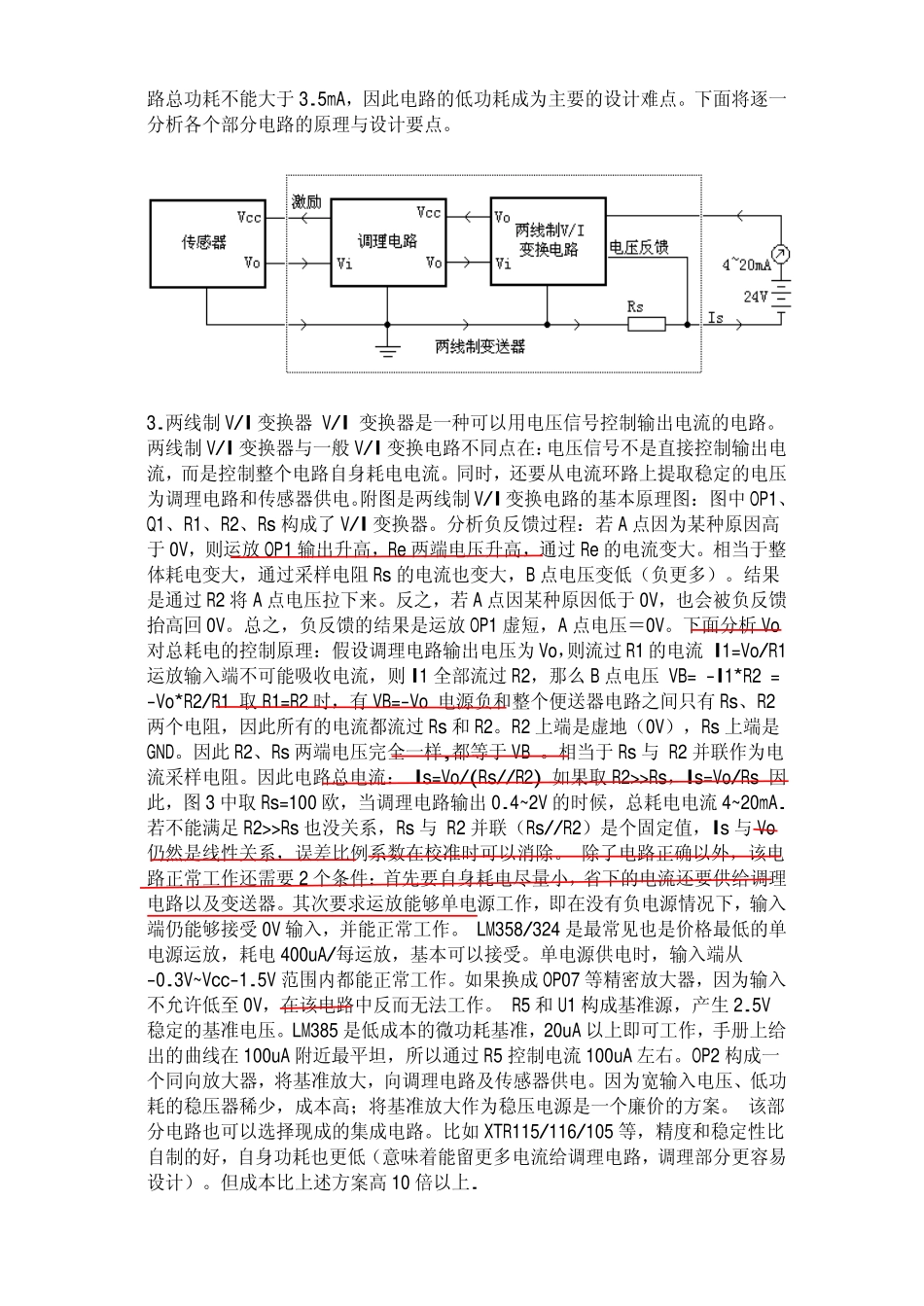

两线制 4/20mA 变送器的电路设计 工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。这种将物理量转换成电信号的设备称为变送器。工业上最广泛采用的是用 4~20mA 电流来传输模拟量。 采用电流信号的原因是不容易受干扰。并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。上限取 20mA 是因为防爆的要求：20mA 的电流通断引起的火花能量不足以引燃瓦斯。下限没有取0mA 的原因是为了能检测断线：正常工作时不会低于 4mA，当传输线因故障断路，环路电流降为 0。常取 2mA 作为断线报警值。 电流型变送器将物理量转换成 4~20mA 电流输出，必然要有外电源为其供电。最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接 4 根线，称之为四线制变送器。当然，电流输出可以与电源公用一根线（公用 VCC 或者GND），可节省一根线，称之为三线制变送器。 其实大家可能注意到， 4-20mA 电流本身就可以为变送器供电，如图 1C 所示。变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA 之间根据传感器输出而变化。显示仪表只需要串在电路中即可。这种变送器只需外接 2 根线，因而被称为两线制变送器。工业电流环标准下限为 4mA，因此只要在量程范围内，变送器至少有 4mA 供电。这使得两线制传感器的设计成为可能。 在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。两者之间距离可能数十至数百米。按一百米距离计算，省去 2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。 2.两线制变送器的结构与原理 两线制变送器的原理是利用了 4~20mA 信号为自身提供电能。如果变送器自身耗电大于 4mA，那么将不可能输出下限 4mA 值。因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于 3.5mA。这是两线制变送器的设计根本原则之一。 从整体结构上来看，两线制变送器由三大部分组成：传感器、调理电路、两线制 V/I 变换器构成。传感器将温度、压力等物理量转化为电参量，调理电路将传感器输出的微弱或非线性的电信号进行放大、调理、转化为线性的电压输出。两线制 V/I 变换电路根据信号调理电路的输出控制总体耗电电流；同时从环路上获得电压并稳压，供调理电路和传感器使用。 除了 V/I ...
