作业指导书(电袋除尘器)要点VIP免费

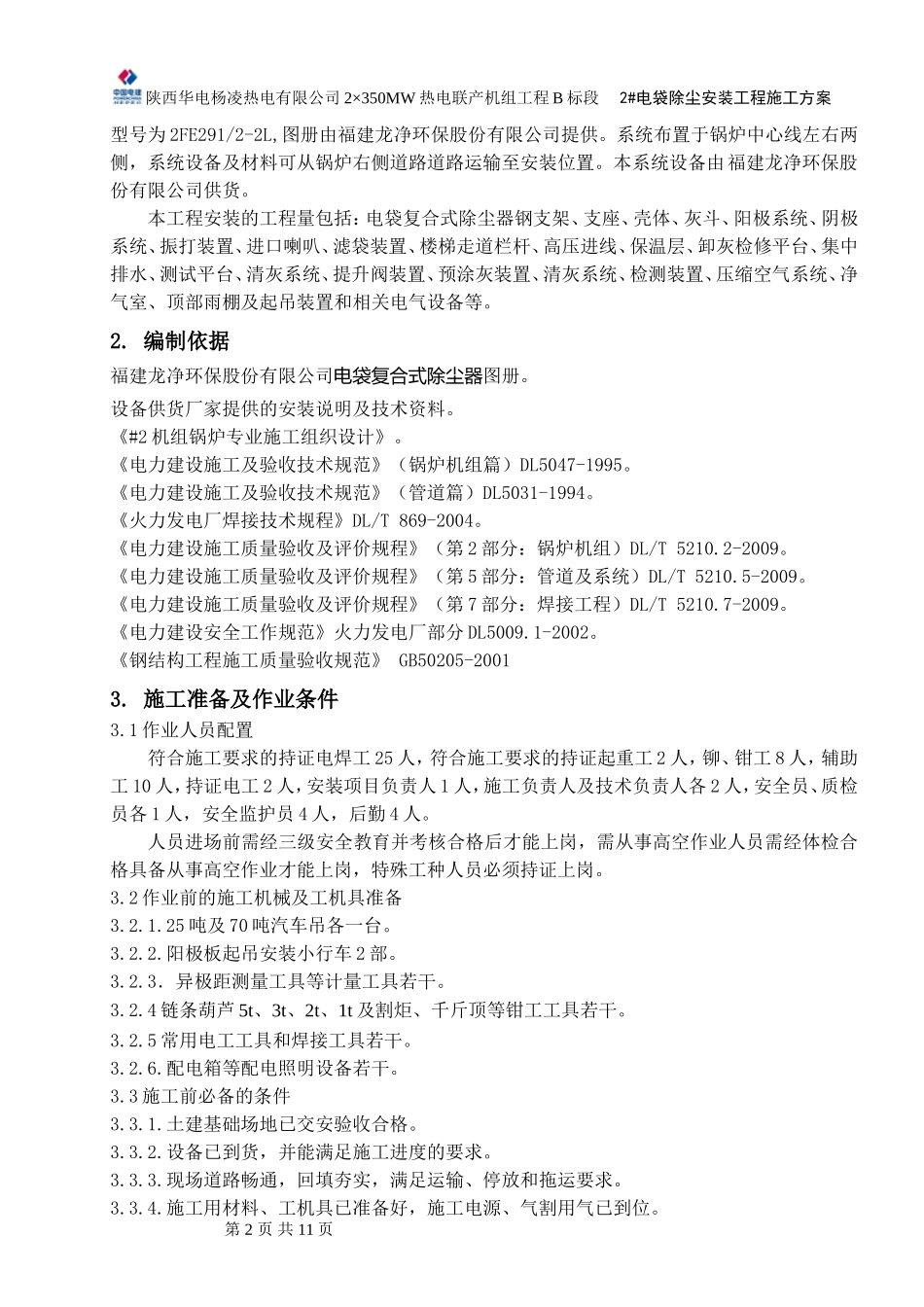

陕西华电杨凌热电有限公司2×350MW热电联产机组工程B标段2#电袋除尘安装工程施工方案目录1.工程概况和工程量.....................................................................22.编制依据...................................................................................23.施工准备及作业条件.................................................................24.施工方法及工艺要求.................................................................35.执行的《工程建设标准强制性条文》条款.................................76.质量标准及检验要求...............................................................107.职业安全健康与环境保证措施及文明施工要求........................108.附录........................................................................................101.工程概况和工程量本工程为陕西华电杨凌热电有限公司2×350MW机组工程B标段电袋复合式除尘器安装，第1页共11页陕西华电杨凌热电有限公司2×350MW热电联产机组工程B标段2#电袋除尘安装工程施工方案型号为2FE291/2-2L,图册由福建龙净环保股份有限公司提供。系统布置于锅炉中心线左右两侧，系统设备及材料可从锅炉右侧道路道路运输至安装位置。本系统设备由福建龙净环保股份有限公司供货。本工程安装的工程量包括：电袋复合式除尘器钢支架、支座、壳体、灰斗、阳极系统、阴极系统、振打装置、进口喇叭、滤袋装置、楼梯走道栏杆、高压进线、保温层、卸灰检修平台、集中排水、测试平台、清灰系统、提升阀装置、预涂灰装置、清灰系统、检测装置、压缩空气系统、净气室、顶部雨棚及起吊装置和相关电气设备等。2.编制依据福建龙净环保股份有限公司电袋复合式除尘器图册。设备供货厂家提供的安装说明及技术资料。《#2机组锅炉专业施工组织设计》。《电力建设施工及验收技术规范》（锅炉机组篇）DL5047-1995。《电力建设施工及验收技术规范》（管道篇）DL5031-1994。《火力发电厂焊接技术规程》DL/T869-2004。《电力建设施工质量验收及评价规程》（第2部分：锅炉机组）DL/T5210.2-2009。《电力建设施工质量验收及评价规程》（第5部分：管道及系统）DL/T5210.5-2009。《电力建设施工质量验收及评价规程》（第7部分：焊接工程）DL/T5210.7-2009。《电力建设安全工作规范》火力发电厂部分DL5009.1-2002。《钢结构工程施工质量验收规范》GB50205-20013.施工准备及作业条件3.1作业人员配置符合施工要求的持证电焊工25人，符合施工要求的持证起重工2人，铆、钳工8人，辅助工10人，持证电工2人，安装项目负责人1人，施工负责人及技术负责人各2人，安全员、质检员各1人，安全监护员4人，后勤4人。人员进场前需经三级安全教育并考核合格后才能上岗，需从事高空作业人员需经体检合格具备从事高空作业才能上岗，特殊工种人员必须持证上岗。3.2作业前的施工机械及工机具准备3.2.1.25吨及70吨汽车吊各一台。3.2.2.阳极板起吊安装小行车2部。3.2.3．异极距测量工具等计量工具若干。3.2.4链条葫芦5t、3t、2t、1t及割炬、千斤顶等钳工工具若干。3.2.5常用电工工具和焊接工具若干。3.2.6.配电箱等配电照明设备若干。3.3施工前必备的条件3.3.1.土建基础场地已交安验收合格。3.3.2.设备已到货，并能满足施工进度的要求。3.3.3.现场道路畅通，回填夯实，满足运输、停放和拖运要求。3.3.4.施工用材料、工机具已准备好，施工电源、气割用气已到位。第2页共11页陕西华电杨凌热电有限公司2×350MW热电联产机组工程B标段2#电袋除尘安装工程施工方案3.3.5.施工组织健全，施工人员熟悉本专业的施工工艺程序，质量标准和安全作业措施，对施工人员经过全面施工、质量及安全技术交底。4.施工方法及工艺要求4.1.电袋除尘器安装4.1.1.基础检查验收、放线预埋地脚螺栓的运输线纹长度应正确，螺纹无损伤，螺纹间距应符合设计和安装要求，螺栓应垂直埋设，螺纹要有防止生锈和损坏的措施，预埋钢板的位置、尺寸和规格数量均应符合安装图纸要求。4.1.2.灰斗组合安装4.1.2.1.灰斗的安装程序技术交底→材料检查清点→...
