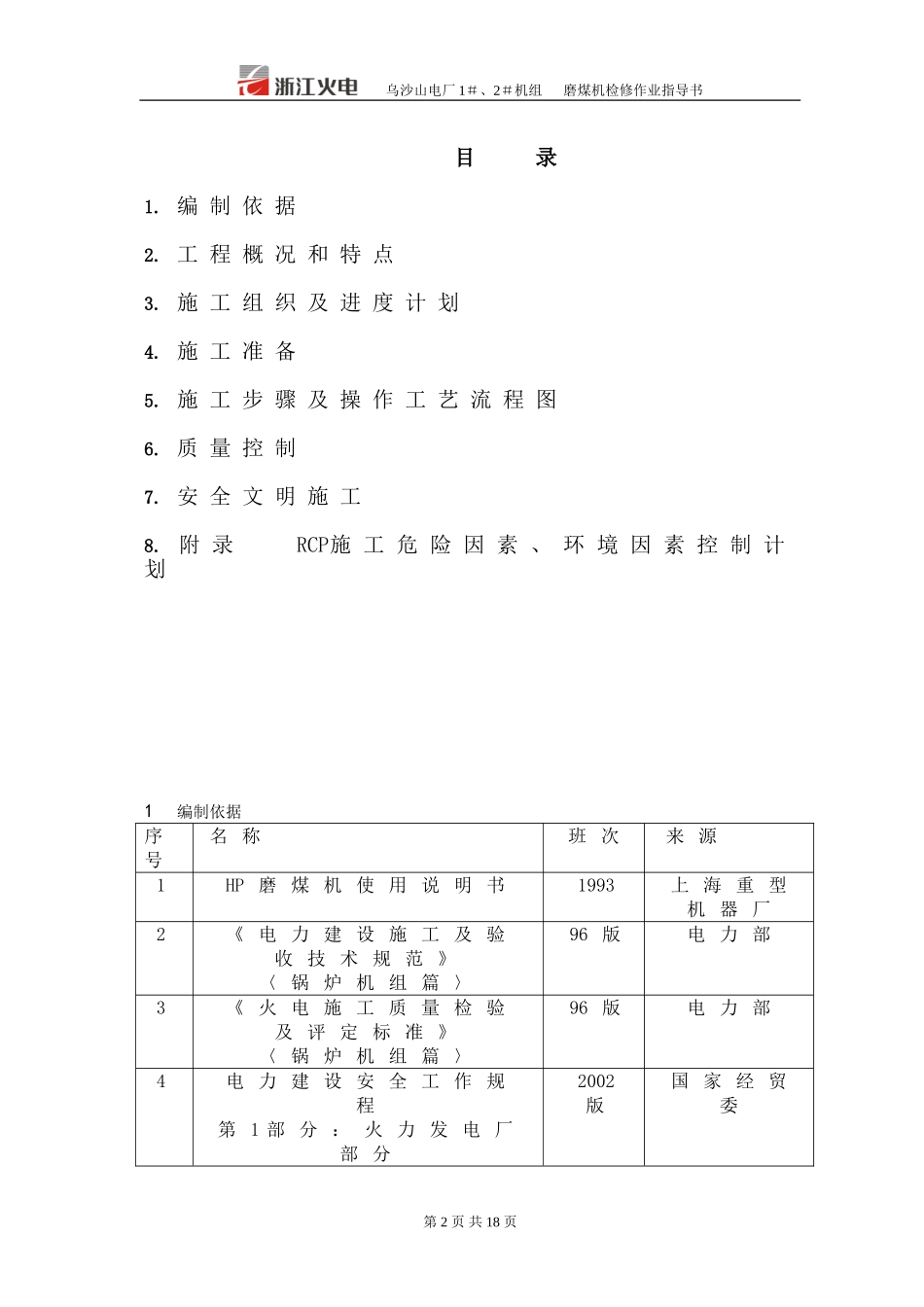

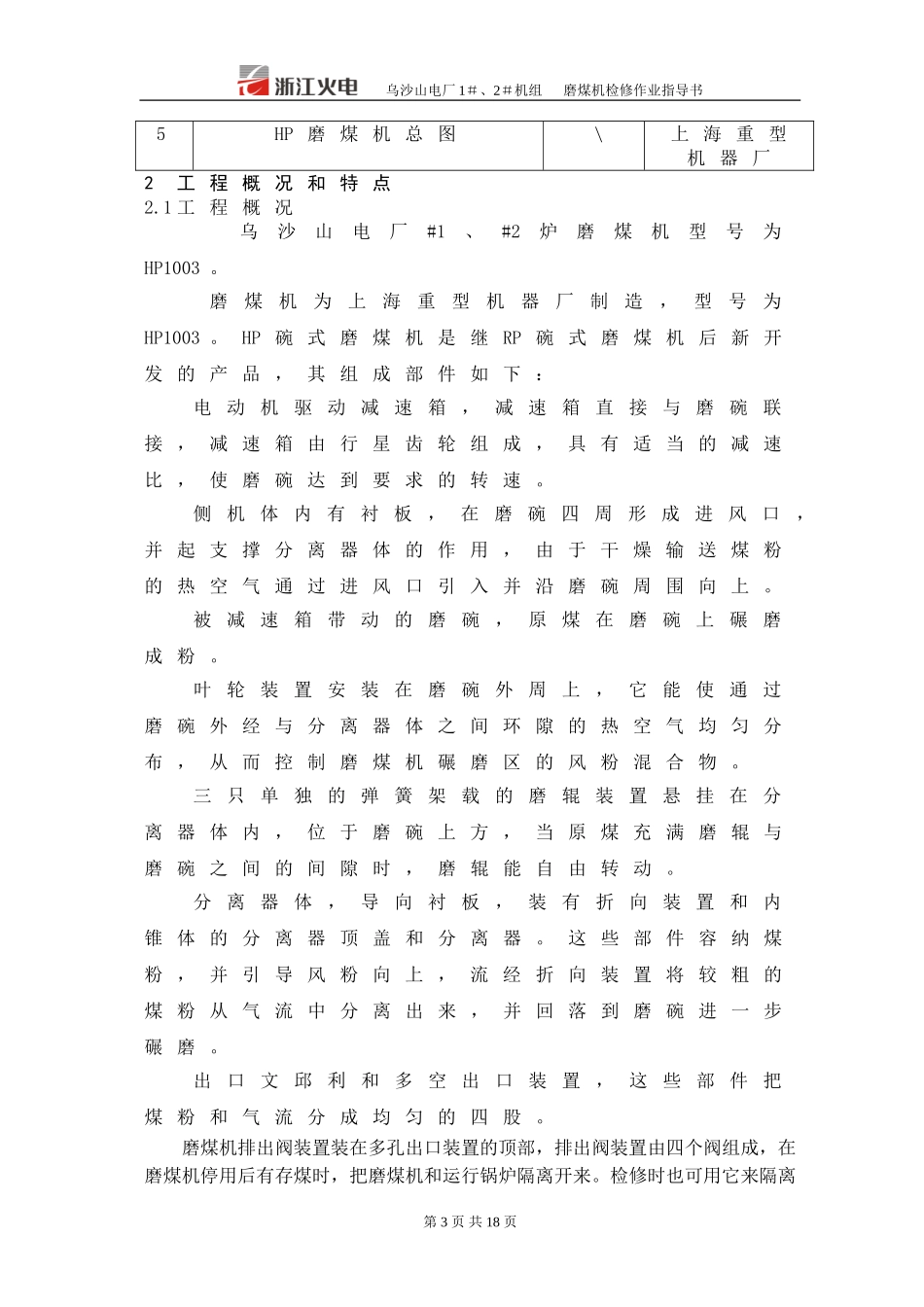

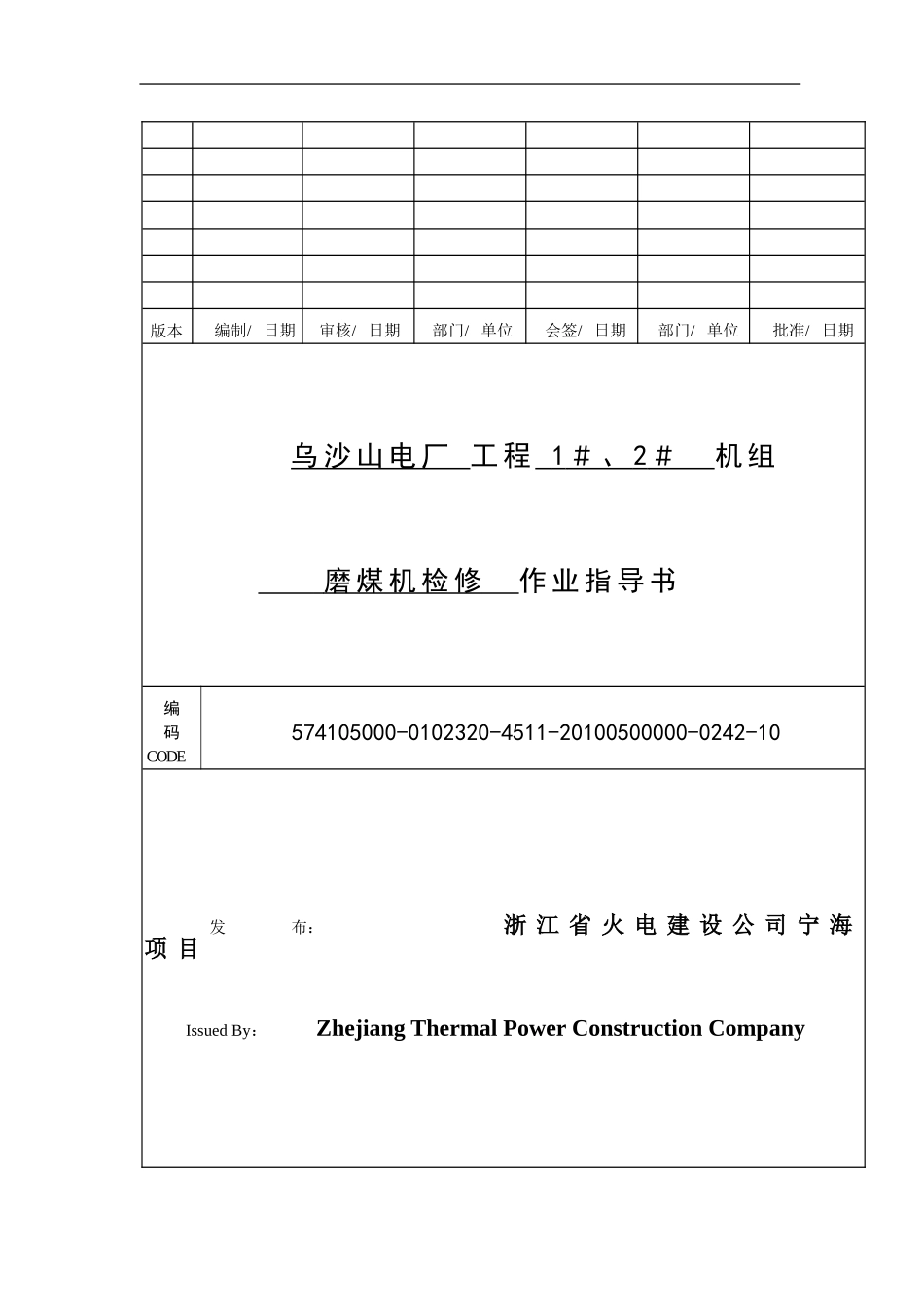

版本编制/日期审核/日期部门/单位会签/日期部门/单位批准/日期乌沙山电厂工程1＃、2＃机组磨煤机检修作业指导书编码CODE574105000-0102320-4511-20100500000-0242-10发布：浙江省火电建设公司宁海项目IssuedBy：ZhejiangThermalPowerConstructionCompany乌沙山电厂1＃、2＃机组磨煤机检修作业指导书目录1.编制依据2.工程概况和特点3.施工组织及进度计划4.施工准备5.施工步骤及操作工艺流程图6.质量控制7.安全文明施工8.附录RCP施工危险因素、环境因素控制计划1编制依据序号名称班次来源1HP磨煤机使用说明书1993上海重型机器厂2《电力建设施工及验收技术规范》〈锅炉机组篇〉96版电力部3《火电施工质量检验及评定标准》〈锅炉机组篇〉96版电力部4电力建设安全工作规程第1部分：火力发电厂部分2002版国家经贸委第2页共18页乌沙山电厂1＃、2＃机组磨煤机检修作业指导书5HP磨煤机总图\上海重型机器厂2工程概况和特点2.1工程概况乌沙山电厂#1、#2炉磨煤机型号为HP1003。磨煤机为上海重型机器厂制造，型号为HP1003。HP碗式磨煤机是继RP碗式磨煤机后新开发的产品，其组成部件如下：电动机驱动减速箱，减速箱直接与磨碗联接，减速箱由行星齿轮组成，具有适当的减速比，使磨碗达到要求的转速。侧机体内有衬板，在磨碗四周形成进风口，并起支撑分离器体的作用，由于干燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。被减速箱带动的磨碗，原煤在磨碗上碾磨成粉。叶轮装置安装在磨碗外周上，它能使通过磨碗外经与分离器体之间环隙的热空气均匀分布，从而控制磨煤机碾磨区的风粉混合物。三只单独的弹簧架载的磨辊装置悬挂在分离器体内，位于磨碗上方，当原煤充满磨辊与磨碗之间的间隙时，磨辊能自由转动。分离器体，导向衬板，装有折向装置和内锥体的分离器顶盖和分离器。这些部件容纳煤粉，并引导风粉向上，流经折向装置将较粗的煤粉从气流中分离出来，并回落到磨碗进一步碾磨。出口文邱利和多空出口装置，这些部件把煤粉和气流分成均匀的四股。磨煤机排出阀装置装在多孔出口装置的顶部，排出阀装置由四个阀组成，在磨煤机停用后有存煤时，把磨煤机和运行锅炉隔离开来。检修时也可用它来隔离第3页共18页乌沙山电厂1＃、2＃机组磨煤机检修作业指导书磨煤机。磨煤机技术参数型号HP1003最大出力62.8t/h最大通风量102.2t/h最大阻力4kPa磨碗转速33.01r/min齿轮箱传动比29.748电机额定功率520KW电机额定转速982r/min电机电压6000V频率50Hz极数6电机转向面对电动机轴伸端看为逆时针密封系统每台磨煤机所需密封风量4245m3/h密封风对冷一次风压差2kPa减速箱润滑冷却系统冷却水流量进口水温40.5℃时，14.7m3/h油泵电动机功率7.5kw电压380VAC转速1450r/min排出阀控制系统二位四通电磁阀最大吸合功率123W电压220VAC频率50Hz排出阀气缸对气源要求：系统应提供＞第4页共18页乌沙山电厂1＃、2＃机组磨煤机检修作业指导书0.7MPa清洁空气，保证排出阀气缸正常工作。润滑系统加热装置：润滑油站油箱内电加热器数量6个/台功率1.5KW/个电压380VAC频率50Hz回油管加热带数量1根/台功率35.5W/m×5m电压380VAC频率50Hz磨碗压差控制系统及煤粉取样装置磨碗压差控制系统需要0.56~0.7MPa的压缩清洁空气用于取样口吹扫。减压阀接口尺寸为Z1/4。煤粉取样口需要0.56~0.7MPa压缩空气用于取样时密封，接口尺寸为R3/8。2.2工程范围本作业指导主要包括磨辊，磨碗衬板，叶轮风环、空气节流环、磨煤机减速箱修复和更换。分别检修的对象分别是#1、#2的A、B、C、E磨煤机，共8台，另外还包括相应的给煤机的检查修复和相应煤粉管检查、调整，给煤机数量共8台。以下为1台磨煤机各部件重量磨煤机总重231吨排出阀与多出口装置3.252吨分离器顶盖装置5.213吨旋转分离器装置14.152吨分离器体装置34.5吨磨碗和叶轮装置32.824吨侧机体装置31.527吨减速箱（KMP250）17吨第5页共18页乌沙山电厂1＃、2＃机组磨煤机检修作业指导书磨辊装置（3件）44.226吨弹簧加载装置（3件）15.930吨电机9.320吨润滑油站及管路装置1.650吨给煤机待定送粉管道待定落煤管待定3.0施工组织及进度计划3.1施工组织：施工负责人：（队长）技术负责人：（系统工程师）质...
