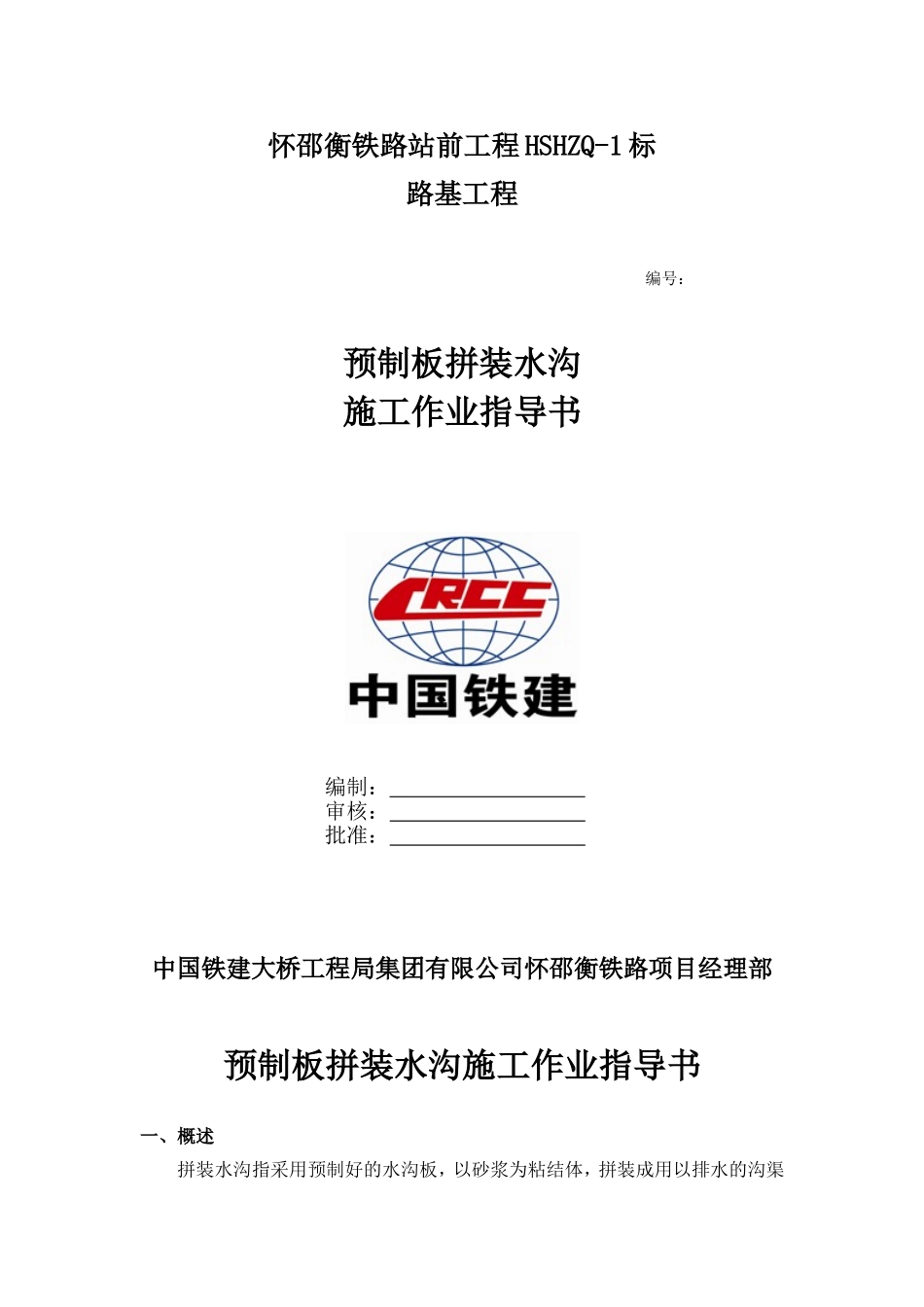

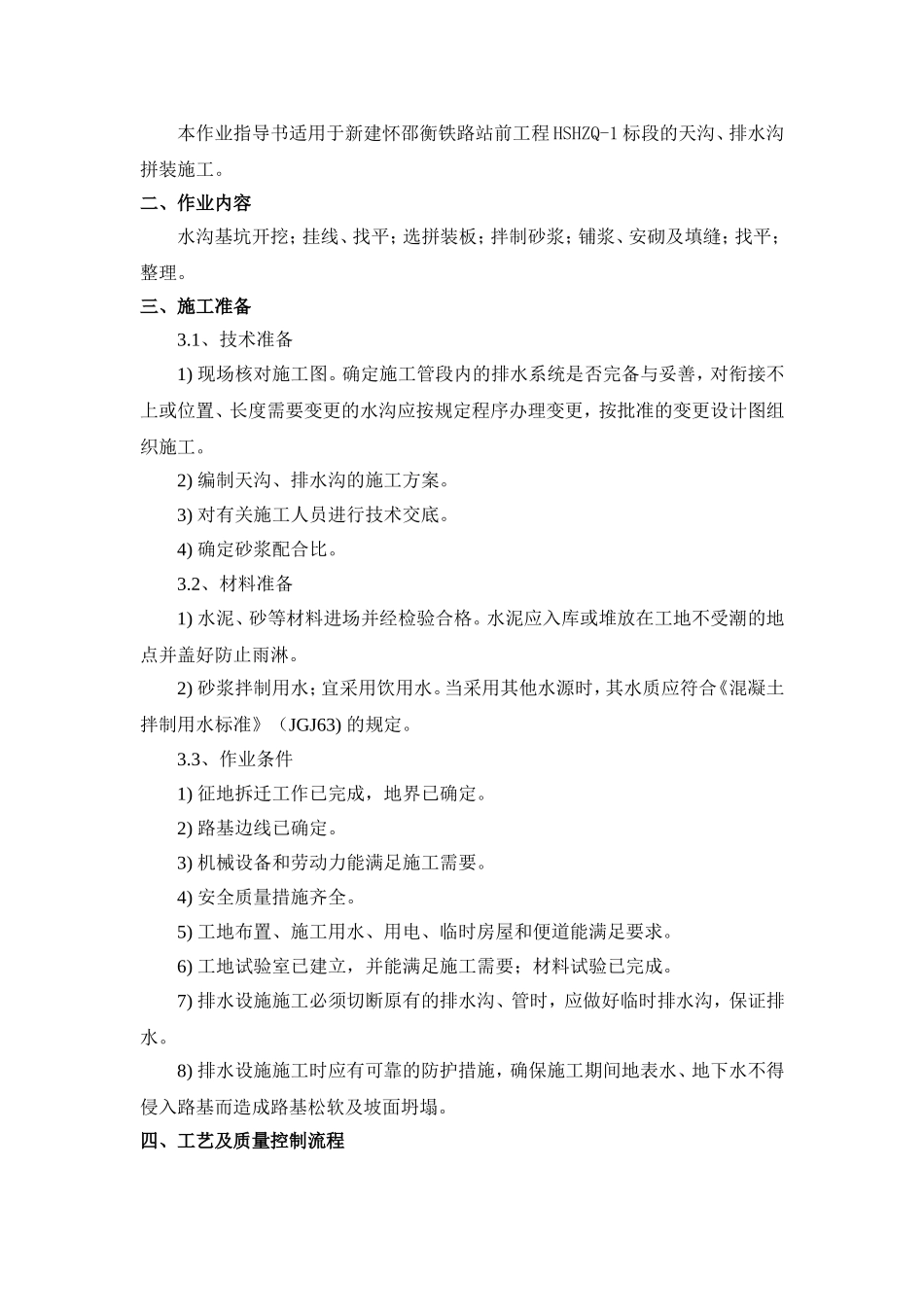

怀邵衡铁路站前工程HSHZQ-1标路基工程编号：预制板拼装水沟施工作业指导书编制：审核：批准：中国铁建大桥工程局集团有限公司怀邵衡铁路项目经理部预制板拼装水沟施工作业指导书一、概述拼装水沟指采用预制好的水沟板，以砂浆为粘结体，拼装成用以排水的沟渠本作业指导书适用于新建怀邵衡铁路站前工程HSHZQ-1标段的天沟、排水沟拼装施工。二、作业内容水沟基坑开挖；挂线、找平；选拼装板；拌制砂浆；铺浆、安砌及填缝；找平；整理。三、施工准备3.1、技术准备1)现场核对施工图。确定施工管段内的排水系统是否完备与妥善，对衔接不上或位置、长度需要变更的水沟应按规定程序办理变更，按批准的变更设计图组织施工。2)编制天沟、排水沟的施工方案。3)对有关施工人员进行技术交底。4)确定砂浆配合比。3.2、材料准备1)水泥、砂等材料进场并经检验合格。水泥应入库或堆放在工地不受潮的地点并盖好防止雨淋。2)砂浆拌制用水；宜采用饮用水。当采用其他水源时，其水质应符合《混凝土拌制用水标准》（JGJ63)的规定。3.3、作业条件1)征地拆迁工作已完成，地界已确定。2)路基边线已确定。3)机械设备和劳动力能满足施工需要。4)安全质量措施齐全。5)工地布置、施工用水、用电、临时房屋和便道能满足要求。6)工地试验室已建立，并能满足施工需要；材料试验已完成。7)排水设施施工必须切断原有的排水沟、管时，应做好临时排水沟，保证排水。8)排水设施施工时应有可靠的防护措施，确保施工期间地表水、地下水不得侵入路基而造成路基松软及坡面坍塌。四、工艺及质量控制流程天沟、排水沟施工工艺及质量控制流程见图1。图1天沟、排水沟施工工艺及质量控制流程图五、工艺步序说明5.1、测量放线1)路基排水系统应根据当地降雨量特征、汇水面积、地形和地质条件、地下水状况全面规划。天沟、排水沟等地表排水设施应与天然沟渠和相邻的桥涵、隧道、车站排水设施及路基排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。2)路堤应视地面横坡情况，将排水设施设置于天然护道外，也可结合取土坑进行排水沟放线。3)对路堑有危险的地表水，设天沟、排水沟、侧沟等措施拦截引排至路基范围以外。天沟内边缘至堑顶距离不宜小于5m。当沟内进行加固防渗时，不应小于2m。4)天沟、排水沟沟底纵坡不应小于2‰，困难情况下可减少至1‰。5)水沟测量放线应定出中心桩，一般每隔3～5m设一个中心控制桩，计算确定边桩位置，确保水沟的圆顺衔接。5.2、基坑开挖1)天沟排水沟应安排在适宜时间施工，保护路基和防止水土流失。2)基坑开挖前应做好地面临时排水，防止在施工期间因地表水及地下水的侵入而造成基坑边坡失稳或坍塌。3)基坑在开挖中和开挖后砌筑沟身前，基坑内不得积水。否则，受积水浸泡基底土壤应晾晒或清除，超挖部分应用原土或渗水土回填夯压密实，确保基底稳开始合格拆除不合格沟身砌筑检查测量放线基坑开挖基坑检查沟身砌筑及勾缝圬工养护结束不合格定，否则应用沟体同级浆砌片石回填。4)基坑开挖出土应妥善处理，不得任意破坏地表植被或堵塞水流通道。5)基坑开挖过程中应根据地基条件采取加固措施，防止冲刷或渗漏。加固措施一般有夯压基底、基底换填渗水土、浆砌片石加固基底、设阶梯式沟底等。6)基坑应挂线放坡开挖，防止超挖欠挖，基坑放坡开挖的坑壁坡度应按照水沟墙坡度进行。7)基坑开挖过程中应随时修整边坡，保持边坡的稳定性和平整性。8)基坑检底：按照坑底高程拉线清底找平，不得破坏沟底原状土，检底时应满足坑底尺寸，高程、坡率符合设计要求。5.3、砂浆拌制1)拌制砂浆的水泥、水、砂应符合有关标准规定。2)砂浆的配合比应通过试验确定。砂浆的强度符合施工图要求。3)砂浆应采用机械拌制，投料按照砂子、水泥、掺加料、水的顺序添加，拌制时间宜为3～5min。4)砂浆应随拌随用，一般宜在3～5h内使用完毕，气温超过30℃时，宜在2～3h内使用完毕。发生离析、泌水的砂浆，砌筑前应重新拌制。已凝结的砂浆，不得使用。5)砂浆应具有适当的流动性和良好的和易性。5.4、沟身砌筑及勾缝1)沟身拼装沟身拼装前应检查基坑底尺寸、深度、边坡坡度及基底稳定性。(1)水沟板进入工地后，应派人进行筛选，取...
