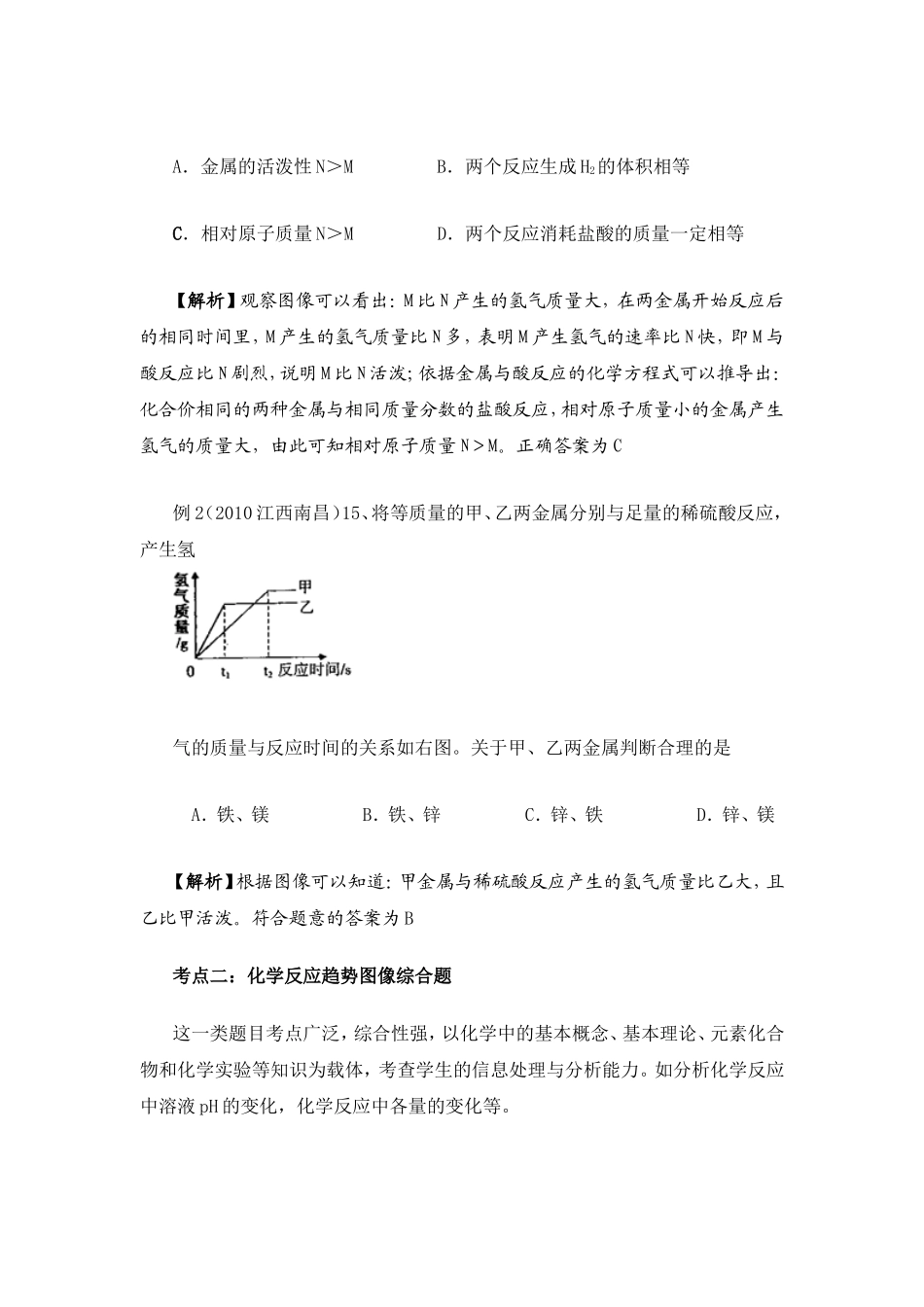

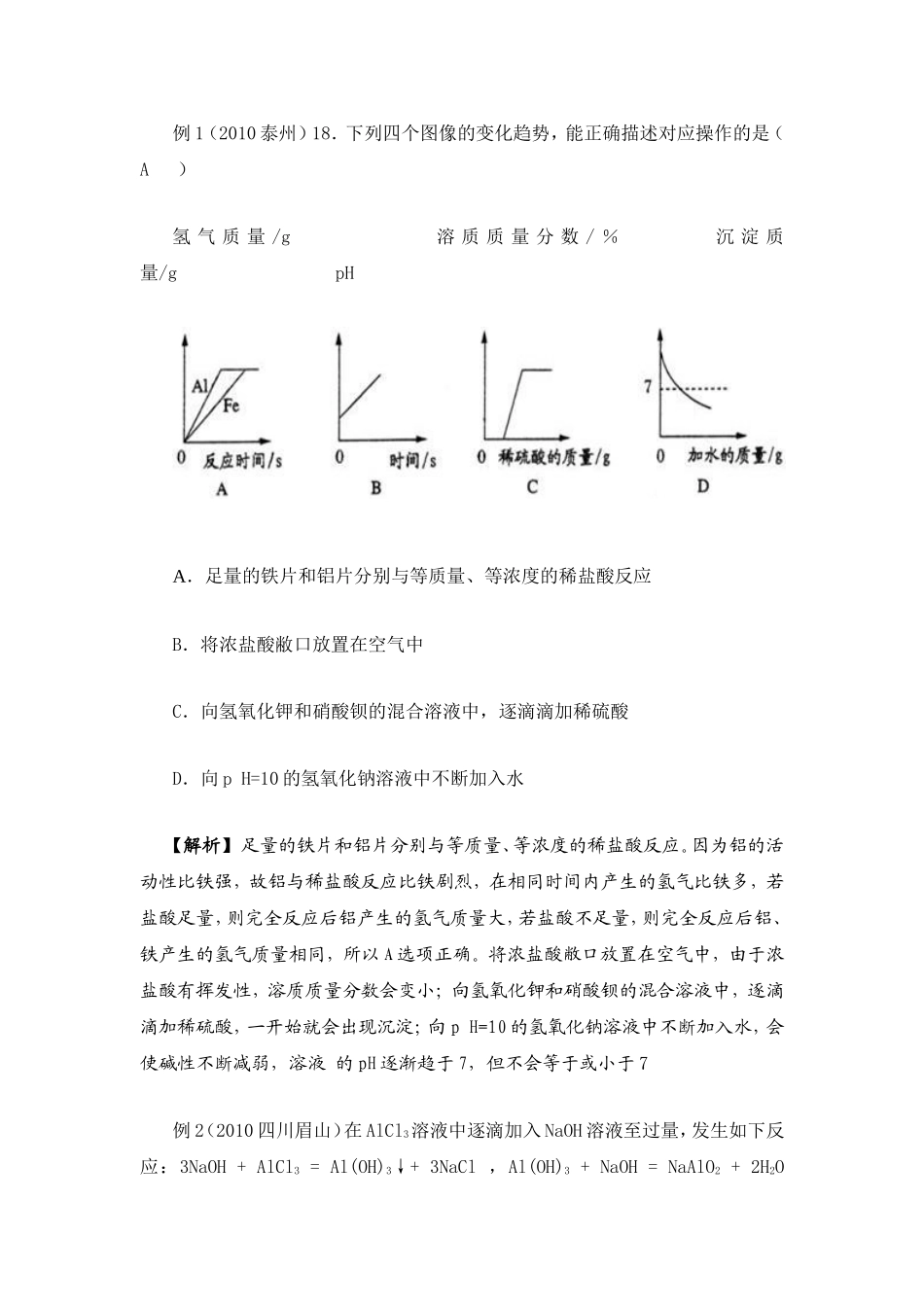

初中化学图表型综合题解法例析图表型综合题是借助于数学模型，利用图像、图表的方式来呈现化学的有关问题的一类试题。能充分考查学生运用数学工具的能力、综合分析的能力以及运用一些重要的化学概念、规律与原理解决简单问题的能力，同时要求学生具备较强的识图能力，数据读取、处理能力和创新意识。这也体现了化学教学改革的最新理念，是当前化学课程、教学改革的走向之一。 一、解题技巧 图表型试题要求学生树立全面的、联系的、开放的观点，并能从文字、表格、图像中提取解决问题有用的信息。其中直角坐标系题的解题要点在于解题时要求学生首先弄清楚自变量和因变量到底是什么，注意理解起点，终点，转折点的含义。然后根据所学知识分析概念、图像、数值三者之间的关系。表格型题的解题要点在于通过审题，获取有用信息，然后对表格中数据进行比较分析，依据物质的性质，变化规律进行解答。 二、中考考点透视 考点一： 金属与酸反应图像题 例 1（2010 肇庆市）12．相同质量的 M、N 两种活泼金属，分别与足量质量分数为 8%的盐酸反应（M、N 在生成物中均为+2 价），生成 H2质量和反应时间的关系如右图。下列叙述正确的是（ ） A．金属的活泼性 N＞M B．两个反应生成 H2的体积相等 C．相对原子质量 N＞M D．两个反应消耗盐酸的质量一定相等 【解析】观察图像可以看出：M 比 N 产生的氢气质量大，在两金属开始反应后的相同时间里，M 产生的氢气质量比 N 多，表明 M 产生氢气的速率比 N 快，即 M 与酸反应比 N 剧烈，说明 M 比 N 活泼；依据金属与酸反应的化学方程式可以推导出：化合价相同的两种金属与相同质量分数的盐酸反应，相对原子质量小的金属产生氢气的质量大，由此可知相对原子质量 N＞M。正确答案为 C 例 2（2010 江西南昌）15、将等质量的甲、乙两金属分别与足量的稀硫酸反应，产生氢气的质量与反应时间的关系如右图。关于甲、乙两金属判断合理的是 A．铁、镁 B．铁、锌 C．锌、铁 D．锌、镁 【解析】根据图像可以知道：甲金属与稀硫酸反应产生的氢气质量比乙大，且乙比甲活泼。符合题意的答案为 B 考点二：化学反应趋势图像综合题 这一类题目考点广泛，综合性强，以化学中的基本概念、基本理论、元素化合物和化学实验等知识为载体，考查学生的信息处理与分析能力。如分析化学反应中溶液 pH 的变化，化学反应中各量的变化等。 例 1（2010 泰州）18．下列四个图像的变化趋势，...
